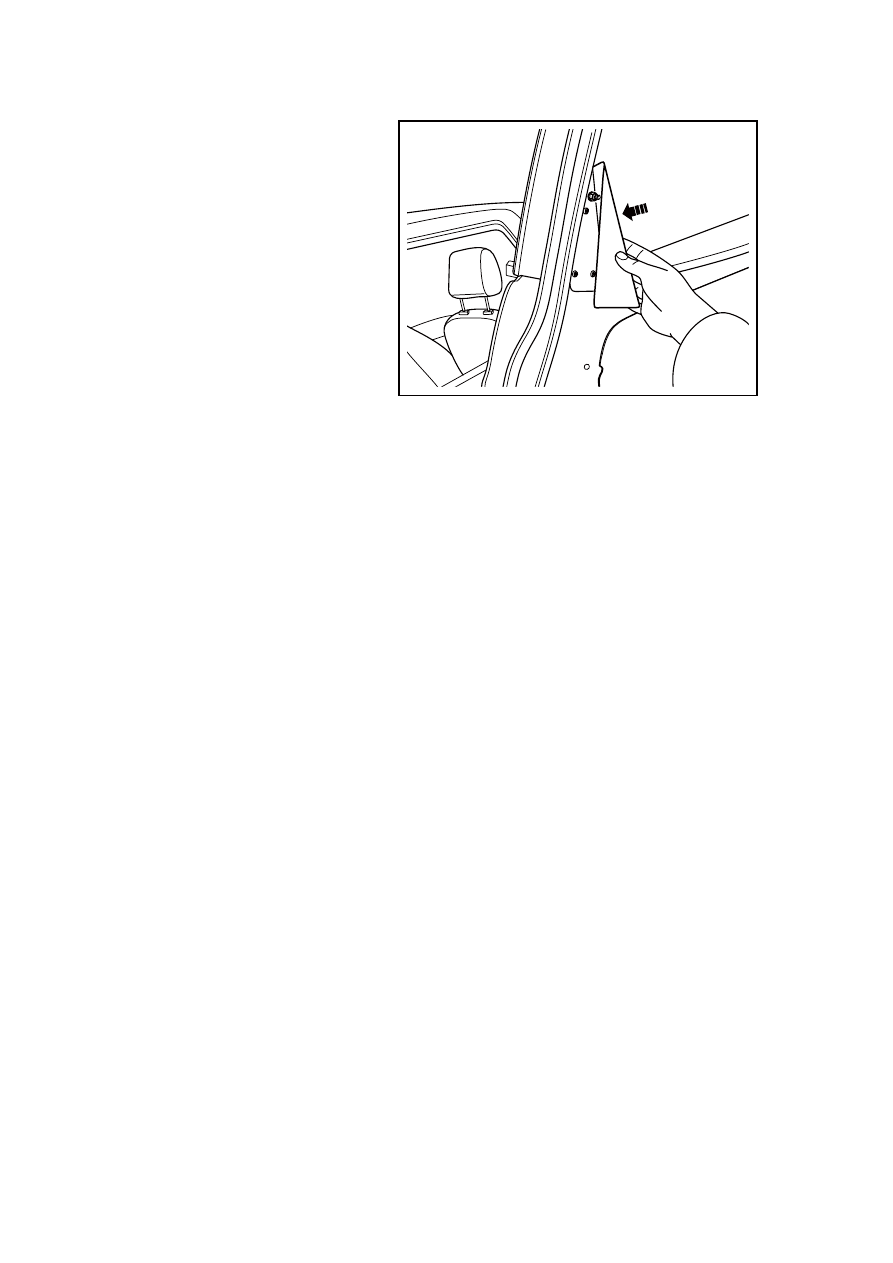

8.  Install the rear door internal trim

panel corner trim.

9.  Install the rear door internal trim

panel.

10. Connect the battery negative

cable.

NL11-0058b

2239



11.5.8.13 Replacement of front windshield

Dismantlement procedure

1.  For dismantling of front wiper arm, refer to 11.5.8.2 replacement of front wiper arm.

2.  Dismantle the ventilation cover plate. refer to 12.10.1.3 replacement of ventilation cover

plate.

3 For dismantling of upper

trimming plate assembly of
left/right front vertical column,
refer to 12.9.1.2 replacement of
upper trimming plate of left/right
front vertical column.

4. For dismantling of indoor

rearview mirror, refer to 11.4.8.2
Replacement of inner rearview
mirror.

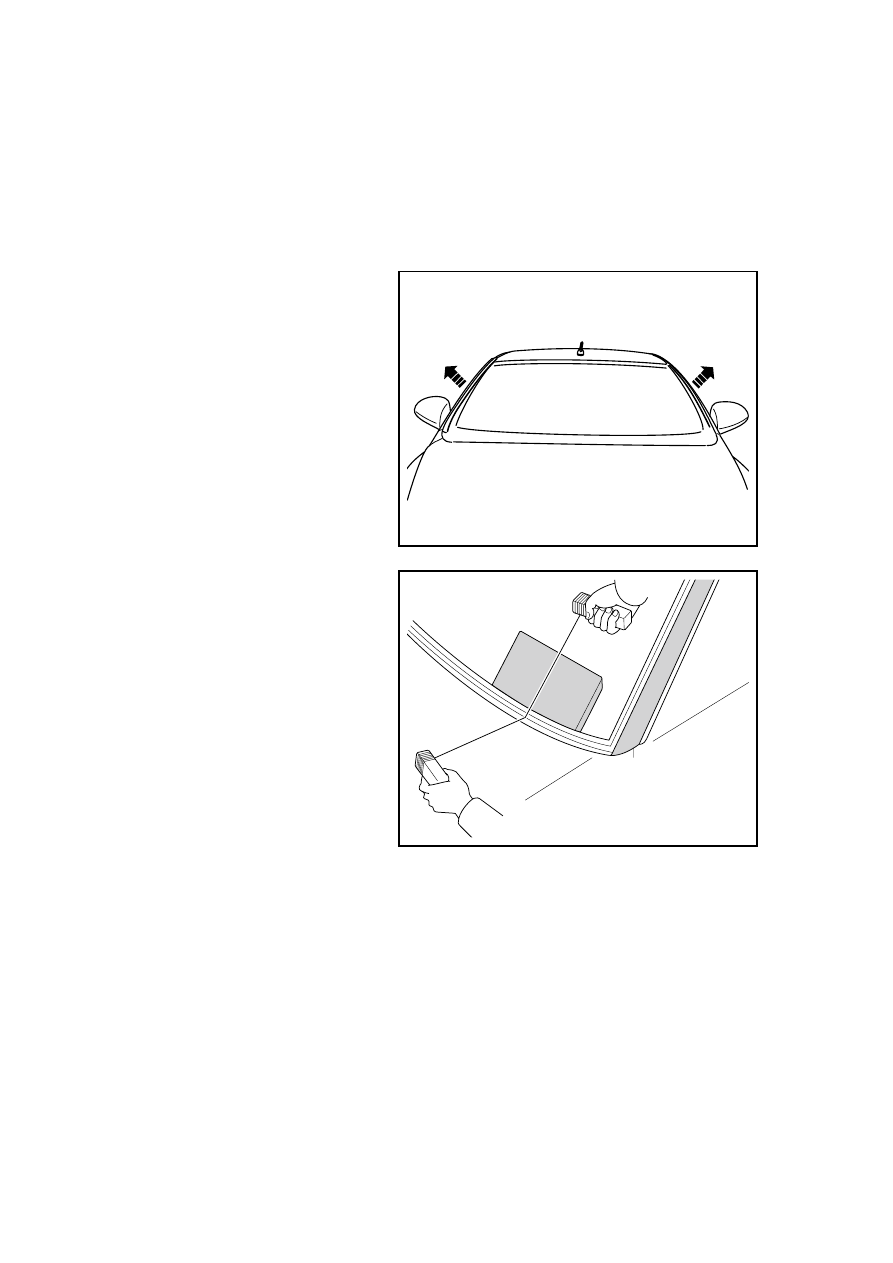

5.  Dismantle the seal strip around

the front windshield.

NL11-0064b

6.  Cut the adhesive around front

windshield with a thin steel wire.

Notes:

Both ends of thin steel wire are wound
with wood blocks, which is operated
by two persons to facilitate
disassembling. Place a piece of plastic
gasket on the instrument panel to
protect the instrument panel from
being scratched.

NL11-0065b

2240

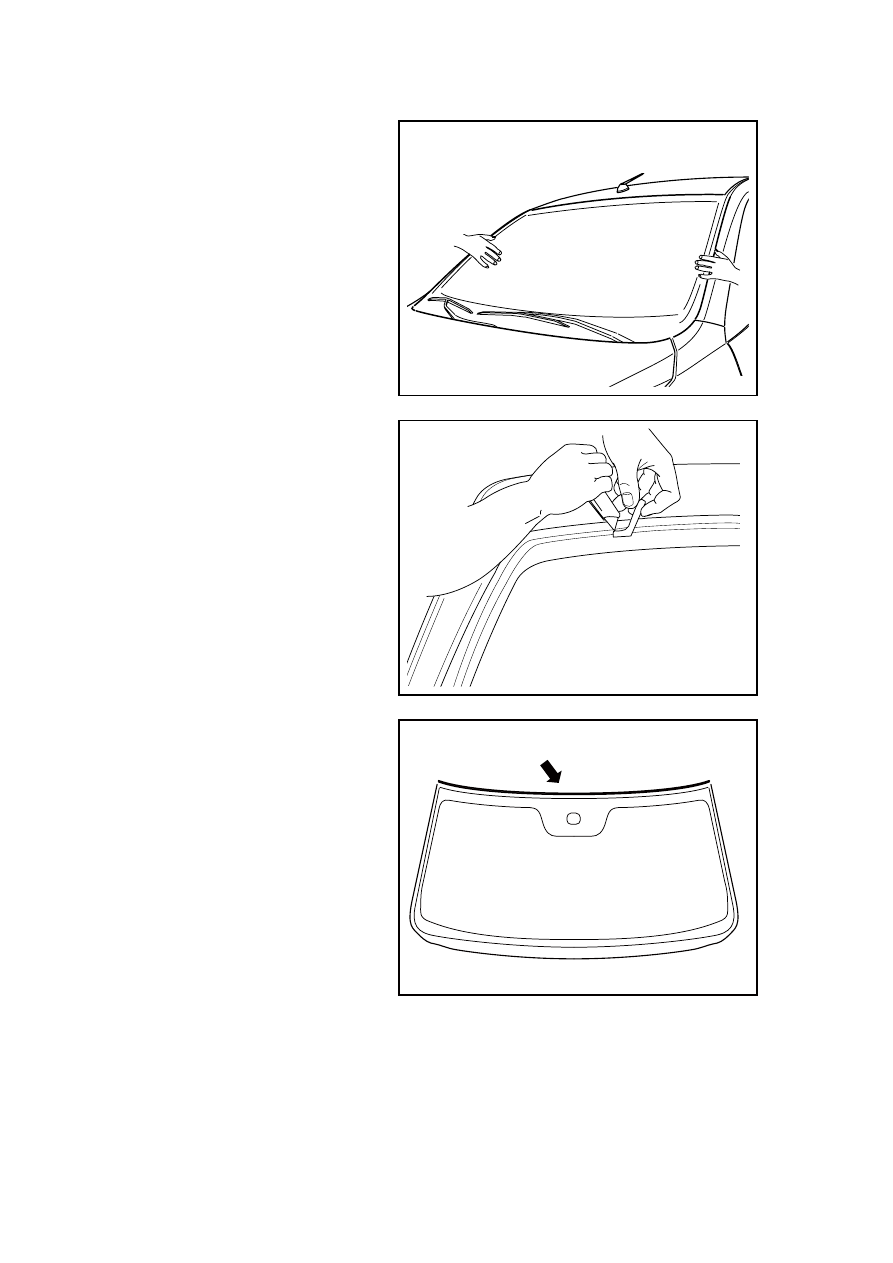

7.  Dismantle the front windshield

from the front windshield frame
of body.

Notes:

Two persons need to complete the step
jointly.

NL11-0066b

8.  Dismantle the glue residue on the

front windshield with a blade.

9.  Dismantle the adhesive on the

front windshield frame of body
with a blade.

10.  Clean the inner surface edge of

windshield with a cloth stained
soaked with industrial ethanol
and water mixture50/50.

NL11-0067b

Installation procedure:

1.  Install the new glass seal strip to

the front windshield.

NL11-0068b

2241

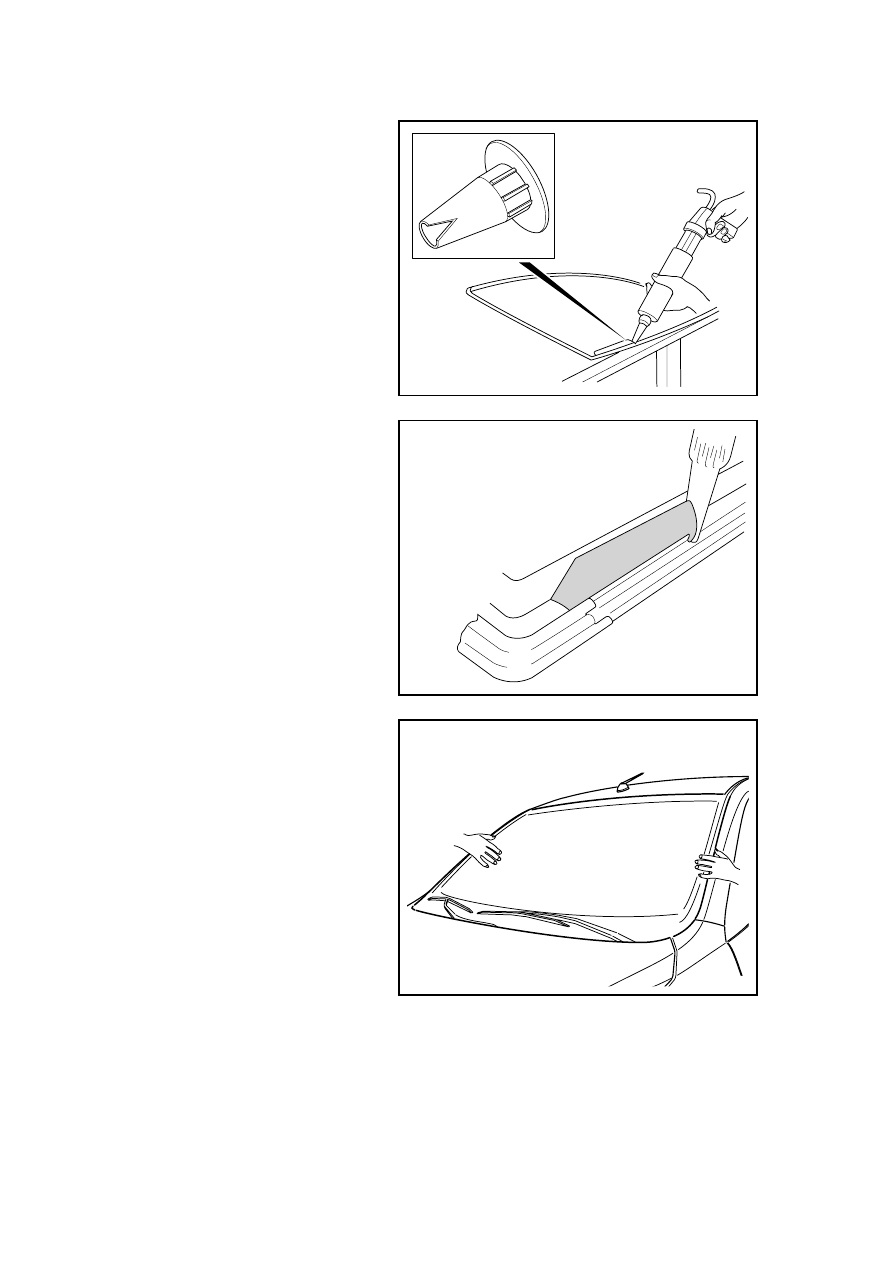

2.  Open the dedicated Geely glass

sealant nozzle to make the edge
of glass sealant is with a width of
8 mm (0.3in) and a height of 8
mm (0.3in).

NL11-0069b

3.  With a double-pipe gun evenly

apply glass sealant to the edge of
window glass to make sure that
the width of sealant is even.

NL11-0070b

4.  With the help of an assistant,

install the front windshield into
the front windshield frame with a
sucker.

5.  Press the windshield to bond the

adhesive to the seal strip, the
front windshield and the front
windshield frame to retain the
front windshield.

6.  Make the adhesive stay dry for

24h.

7.  Spray water onto the front

windshield to inspect for water
leakage. If it leaks, dry the front
windshield and apply adhesives
to the leaking location. If it still
leaks, dismantle the front
windshield and repeat the entire
repair procedure.

8.  Install the left / right front

column upper trim panel

NL11-0066b
