assembly.

9.  Install indoor rearview mirror.

10.  Install the ventilation cover plate.

11.  Install the wiper arm.



2243



11.5.8.14Back glass replacement

Dismantlement procedure

1.  Dismantle battery negative cable, Refer to 2.11.8.1 Disconnect connecting process of battery

cable

2.  For dismantling of rear wiper

arm, refer to 11.5.8.3
Replacement of rear wiper arm.

3.  For dismantling of back door

trimming plate, refer to 12.9.1.10
Replacement of back door
trimming plate.

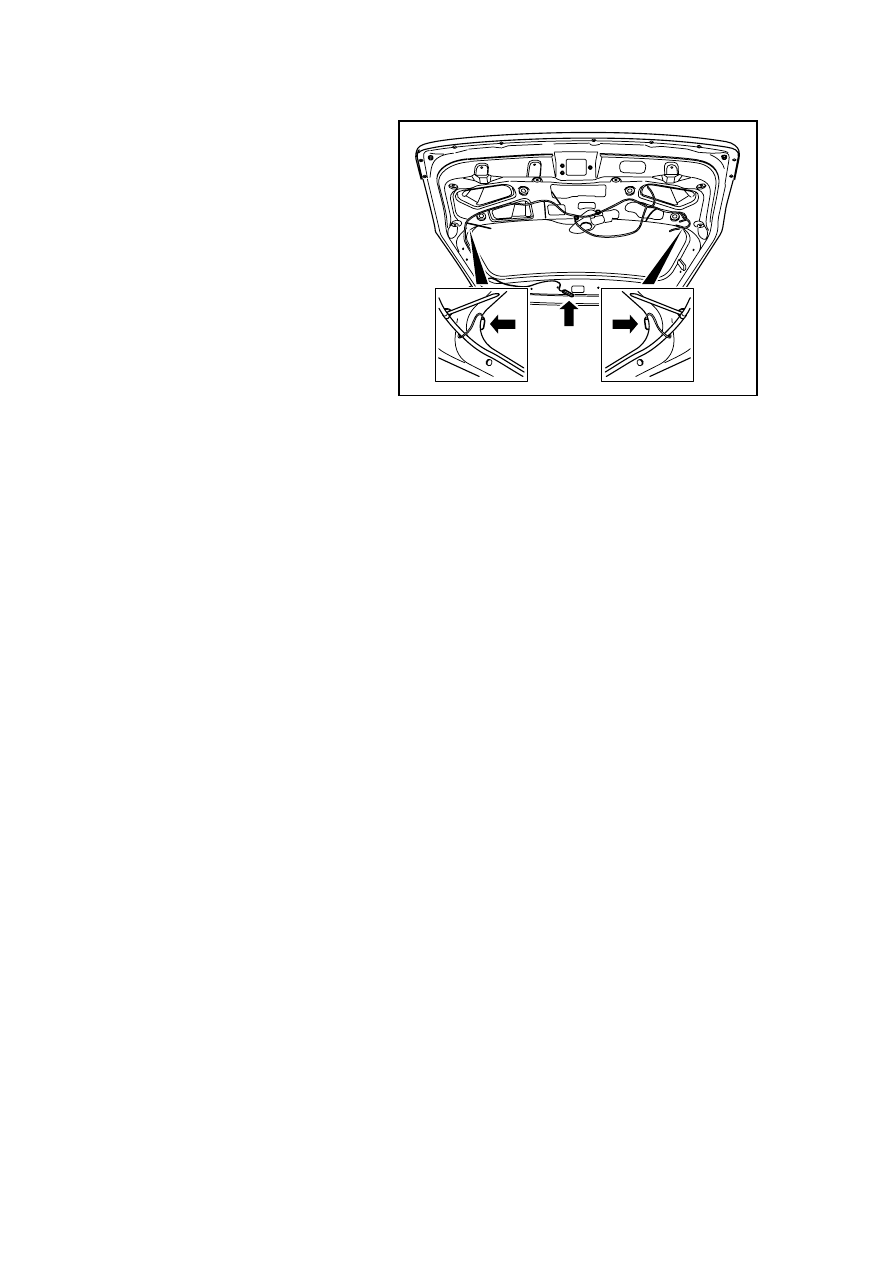

4.  Disconnect high-mounted brake

lamp wire harness connector.

5.  Disconnect the rear defrosting

harness connector.

NL11-0071b

6.  Cut out the glazing compound

around the back door window
with a fine steel wire.

Notes:

Both ends of thin steel wire are wound
with wood blocks, which is operated
by two persons to facilitate
disassembling.

7.  Remove the back door window

from the back door window
frame.

Notes:

Two persons need to complete the step
jointly.

8.  Remove the adhesive on the back

door window with a knife blade.

9.  Remove the adhesive on the back

door window frame with a knife
blade.

10.  Clean the inner surface edge of

windshield with a cloth stained
soaked with industrial ethanol
and water mixture50/50.

NL11-0072b

2244

Installation procedure:

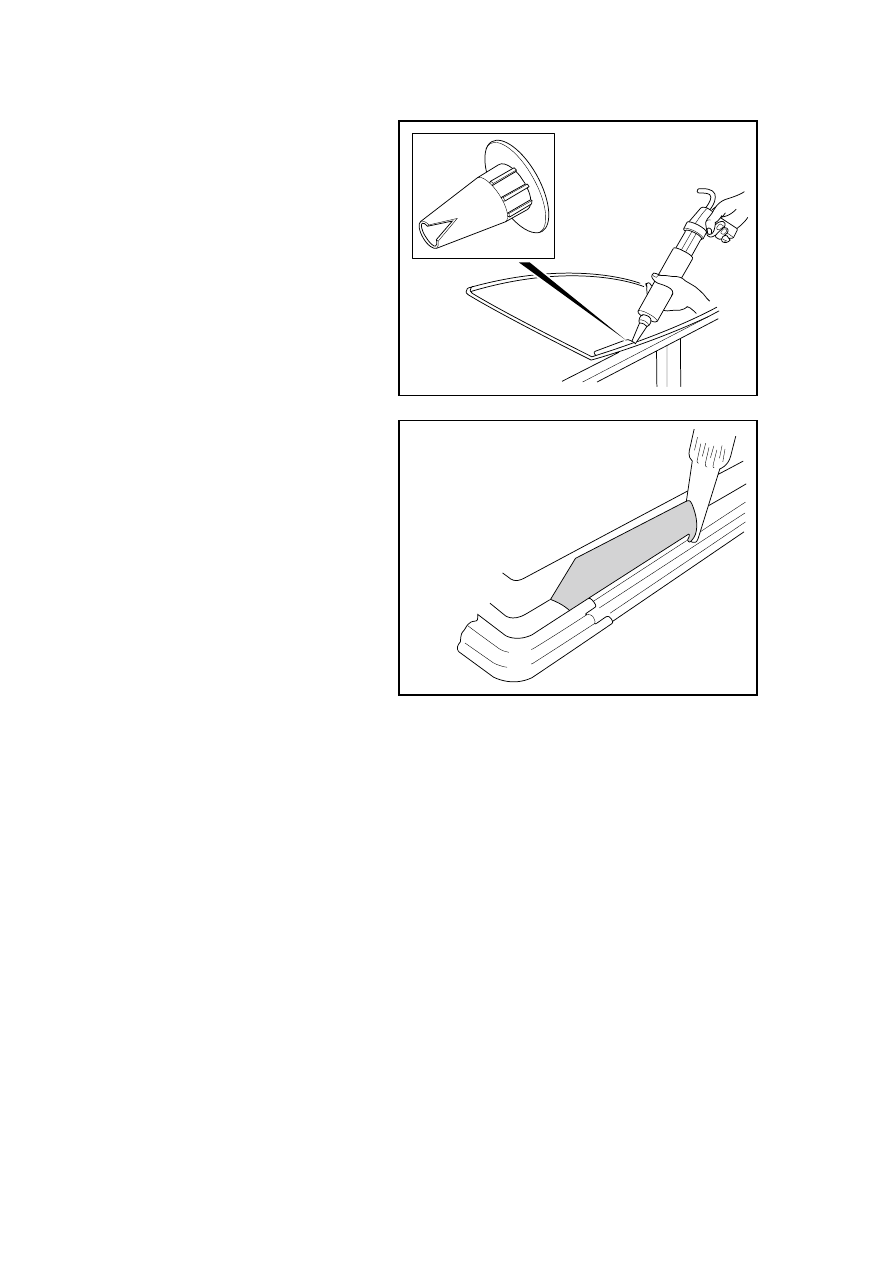

1.  Open the dedicated Geely glass

sealant nozzle to make the edge
of glass sealant is with a width of
8 mm (0.3in) and a height of 8
mm (0.3in).

NL11-0069b

2.  With a double-pipe gun evenly

apply glass sealant to the edge of
window glass to make sure that
the width of sealant is even.

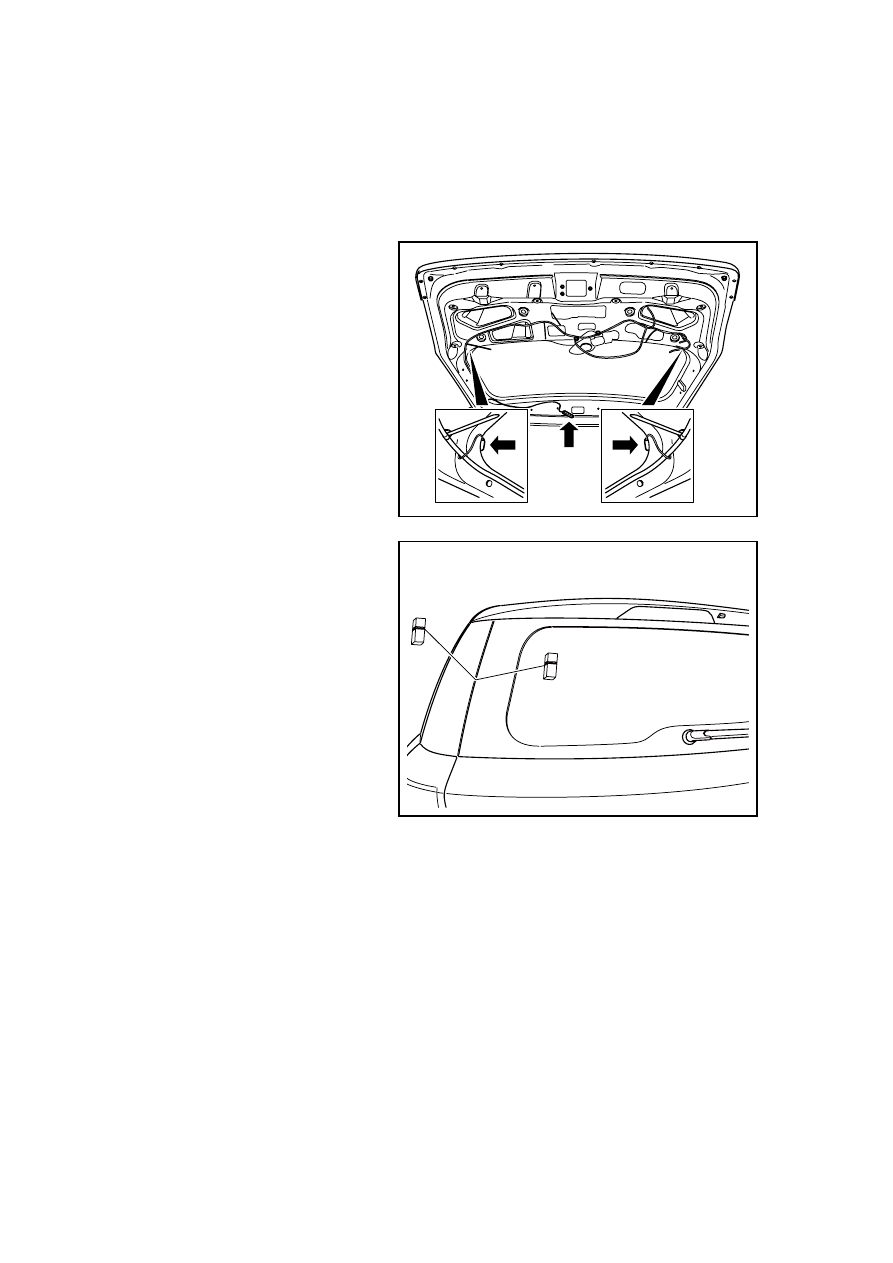

3.  With the help of assistant, use

sucker to install back door glass
into vehicle body rear windshield
frame.

4.  Press back door glass, and then

apply adhesive tape on back door
glass and rear windshield glass
frame to fix back door glass.

5.  Make the adhesive stay dry for

24h.

6.  Spray water to the back door

window to check for leakage. If
leaking water, dry the back door
and plug the leakage part through
glazing compound. If still leaking
water, dismantle the back door
glass and repeatedly execute the
whole maintenance procedure.

NL11-0070b

2245

7. Connect the rear defrosting

harness connector.

8.  Connect the high mounted brake

lamp harness connector.

9.  Install rear wiper arm

10.  Install the back door trim panel.

11. Connect the battery negative

cable.

NL11-0071b
