11.5.8.15 Replacement of triangle glass

Dismantlement procedure

1.  For dismantling of rear column

upper trimming plate, refer to
12.9.1.6 replacement of rear
column upper trimming plate
assembly.

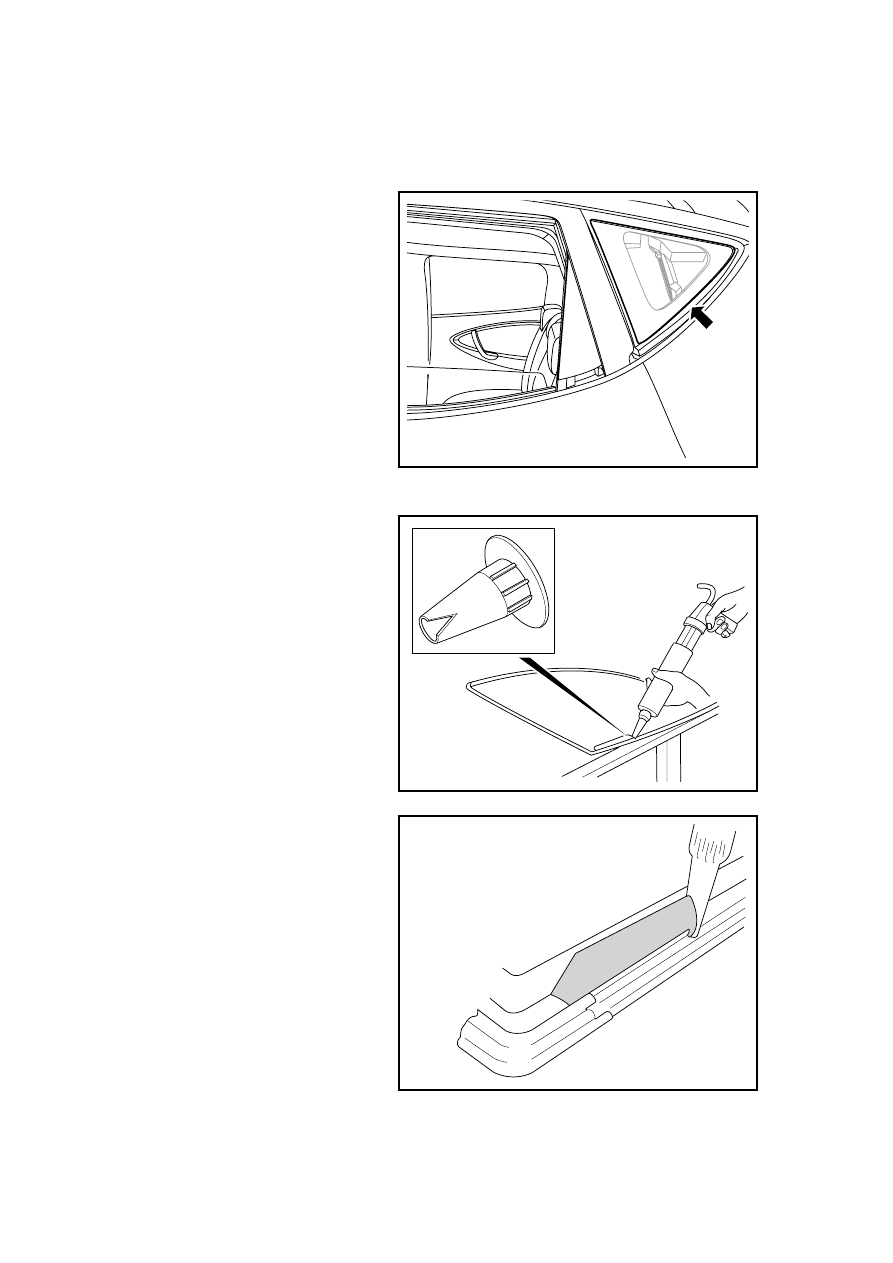

Replace

2.  Use fine steel wire to cut glass

sealing glue around the triangle
glass.

Notes:

Both ends of thin steel wire are wound
with wood blocks, which is operated
by two persons to facilitate
disassembling.

NL11-0074b

Installation procedure:

1.  Open the dedicated Geely glass

sealant nozzle to make the edge
of glass sealant is with a width of
8 mm (0.3in) and a height of 8
mm (0.3in).

NL11-0069b

2.  With a double-pipe gun evenly

apply glass sealant to the edge of
window glass to make sure that
the width of sealant is even.

3.  Use sucker to install triangle

glass into triangle glass window
frame of vehicle body.

4.  Press triangle glass, and then

apply adhesive tape on triangle
glass and triangle glass window
frame to fix triangle glass.

5.  Let the glue dry for 24h.

6.  Spray water to the triangle

window to check for leakage. If
leaking water, dry triangular
glass and plug the leakage part

NL11-0070b

2247

through glazing compound. If
still leaking water, dismantle the
triangular glass and repeatedly
execute the whole maintenance
procedure.

7.  Install the rear column upper trim

panel.

2248

11.6 Wiper /washing system

11.6.1 Specification

11.6.1.1 Fastener specifications

Torque range

Fastener name

Model

Metric (N.m)

Inch (lb-t)

Front fender liner screw

ST4.8×19

4-6

3-4.4

Fixing bolt of washer fluid

reservoir

M6×20 7-9  5-6

Fixing support of wiper

M6×16

9-12

6-8.9

wiper motor bolt

M6×25

8-11

6-8

Connecting rod nut of wiper arm

M8

14-16

10-12

Wiper arm nut

M8

14-16

10-12

Rear wiper motor bolt

M6×25a

8—11

6—8

Rear wiper nut

M6

8—11

6—8



2249



11.6.2 Description and operation

11.6.2.1 Description and operation

Wipers / washers system consists of the following components:

– Central

controller

– Wiper/washer

switch

–

IF30 20A front washer fuse

–

Washer fluid reservoir

–

Front wiper motor

– Washer

fluid

pump

–

Front wiper arm and connecting rod device

– Washer

nozzle

–

Rear wiper motor

–

Rear wiper fluid pump

–

Rear wiper relay

–

IF23 15A rear wiper fuse

–

Rear wiper arm

The wiper/washer for the standard/comfort version can operate in the High Speed, Low Speed and
Clearance modes and can be automatically return the original position when the wiper switch is
turned off. The wiper switch is arranged on the control level at the right side of the steering
column.

Front wiper/washer system

The front wiper system consists of a wiper/washer switch, a wiper motor, a connecting rod, a
wiper arm and a wiper blade. The front wiper circuit is provided with a self-stop device which
consists of a worm gear and a cam plate, with the purpose of further transiently keeping the circuit
complete after disconnecting the wiper/washing switch; and the circuit is disconnected until the
wiper arm completely returns to the initial position. Wiper system is driven by a permanent
magnet motor. The front wiper motor is installed on the front fender and directly connected with
the front wiper connecting rod. Wiper switch is a component of wiper / washer system.

Front windshield washer system

The front windshield washer system consists of a glass cleaning agent, a fluid reservoir, a washing
fluid pump, a hose, a nozzle and a wiper/washing switch. The front windshield washing fluid
reservoir is installed below the right front headlamp assembly and at the front of the right front
fender liner. The washing fluid pump is fixed on the washer fluid reservoir and transmits the
washing fluid to the two nozzles through the hose. Washer switch is also a component of
wiper/washer switch.

Rear wiper/washer system

The rear wiper/washer system consists of wiper motor, wiper arm and wiper blade. Rear window
wiper motor is located in the back door, is directly connected with the rear window wiper arm and
equipped with independent washing fluid pump, hose and nozzle. The rear window washer and the
front window washer share one washing fluid storage tank. The washing fluid pump transmits the
washing fluid to the rear wiper nozzle through the hose and then uniformly sprayed on the rear
windscreen through the nozzle.

2250
