386

Наружная/внутренняя облицовка--Верхняя внутренняя облицовка



Верхняя внутренняя облицовка

Замена



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  Процедура замены для правой стороны идентична левой.

1.  Снимите облицовку порога правой передней двери [68010021]

(a) При помощи отвертки снимите облицовку порога правой

передней двери (рис.900).

Совет: оберните отвертку изолентой.

(b) Так же снимите панель с другой стороны.

2.  Снимите стопорную облицовку левой передней двери

[68010020]

3.  Снимите стопорную облицовку правой задней двери

[68010024]
(a) Снимите отверткой облицовку порога правой задней двери

(рис901).

Совет: оберните отвертку изолентой.

(b) Так же снимите панель с другой стороны.

4.  Снимите облицовку порога левой задней двери [68010022]
5.  Снимите облицовку спереди правой планки [68010016]



(a)  Снимите зажим.
(b)  При помощи отвертки снимите правую облицовку.

Совет: оберните отвертку изолентой.

(C) Так же снимите панель с другой стороны.

6.  Снимите облицовку спереди левой планки [68010015]
7.  Снимите внутреннюю планку правой передней двери
[68010050]
8.  Снимите внутреннюю планку левой передней двери
[68010049]
9.  Снимите внутреннюю облицовку правой задней двери

[68010058]

10. Снимите внутреннюю облицовку левой задней двери

[68010057]

11.Снимите нижнюю облицовку

(a) Вытащите внутреннюю облицовку правой стойки для снимания.
(b) Так же снимите с другой стороны.

12. Снимите нижнюю облицовку левой стойки

[68010018]











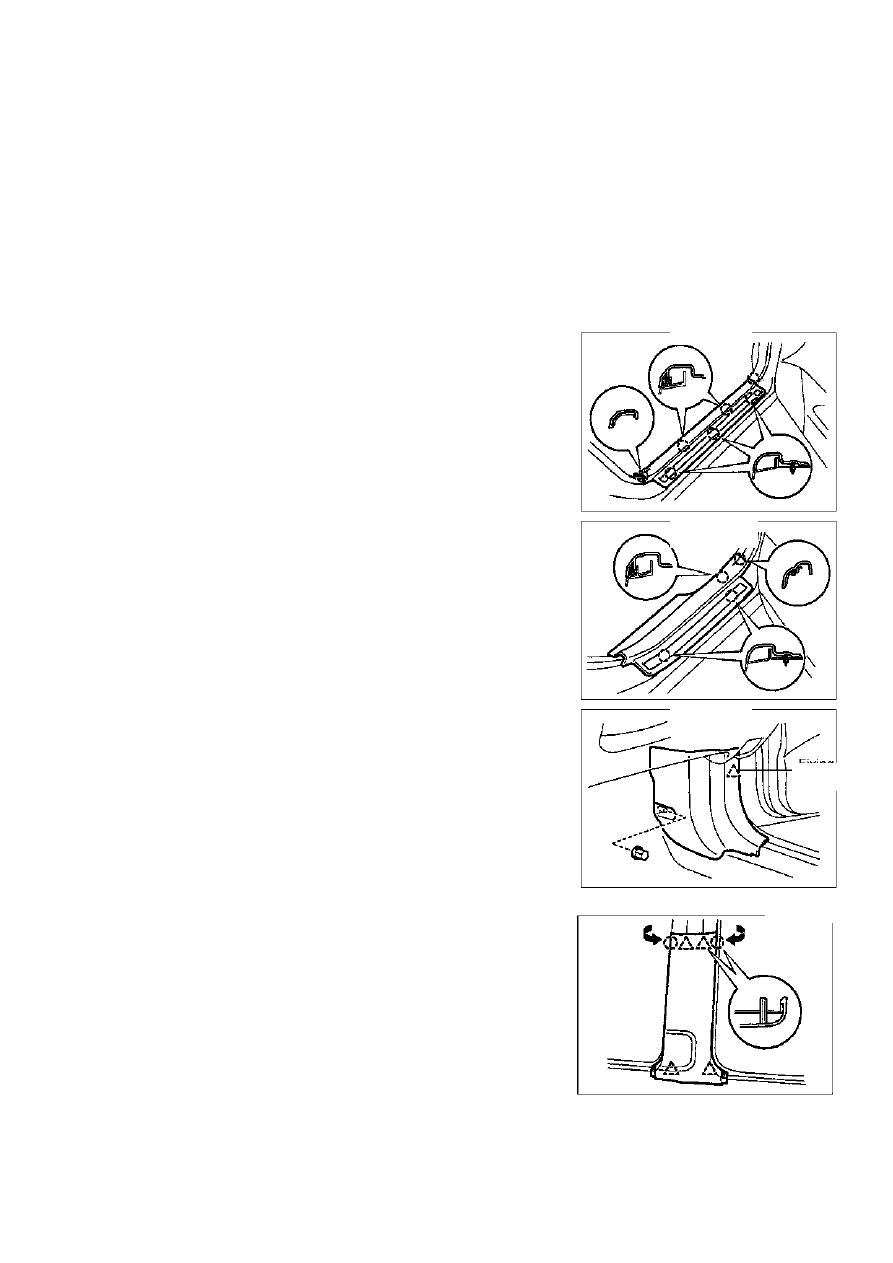

Рис.900.

зажим

Рис.901.

Рис.902.

Рис.903.



387

Наружная/внутренняя облицовка--Верхняя внутренняя облицовка





13. Снимите верхнюю облицовку правой стойки

[68010025] (рис.904).



(a) Снимите болт и верхний болт крышки переднего ремня

безопасности.

(b) При помощи отвертки снимите верхнюю облицовку.

Совет: оберните отвертку изолентой.

(C) Так же снимите с другой стороны.

14. Снимите верхнюю облицовку левой стойки

[68010023]

15. Снимите подушку заднего кресла (см. стр. 348).
16. Снимите спинку заднего кресла (фиксированного

типа) (см. стр. 350).

17. Снимите правую спинку заднего кресла (см. стр.

348).

18.  Снимите левую спинку заднего кресла (см. стр. 348).
19. Снимите облицовку задней правой стойки

[68010027]
(a) При помощи отвертки снимите облицовку задней

правой стойки (рис.905).
Совет: оберните отвертку изолентой.

(b) Так же снимите с другой стороны.

20. Снимите облицовку задней левой стойки [68010026]
21. Снимите облицовку правой передней стойки

[68010017]
(a) При помощи отвертки снимите облицовку передней

правой стойки (рис.906).
Совет: оберните отвертку изолентой.

(b) Так же снимите с другой стороны.

22.  Снимите облицовку левой передней стойки

[68010014]

23.  Снимите зеркало заднего вида [67010013]

(a) Снимите отверткой облицовку крепления зеркала

(рис.907).

Совет: оберните отвертку изолентой.

(b) Снимите два винта и зеркало (рис.908).



зажим

зажим

зажим

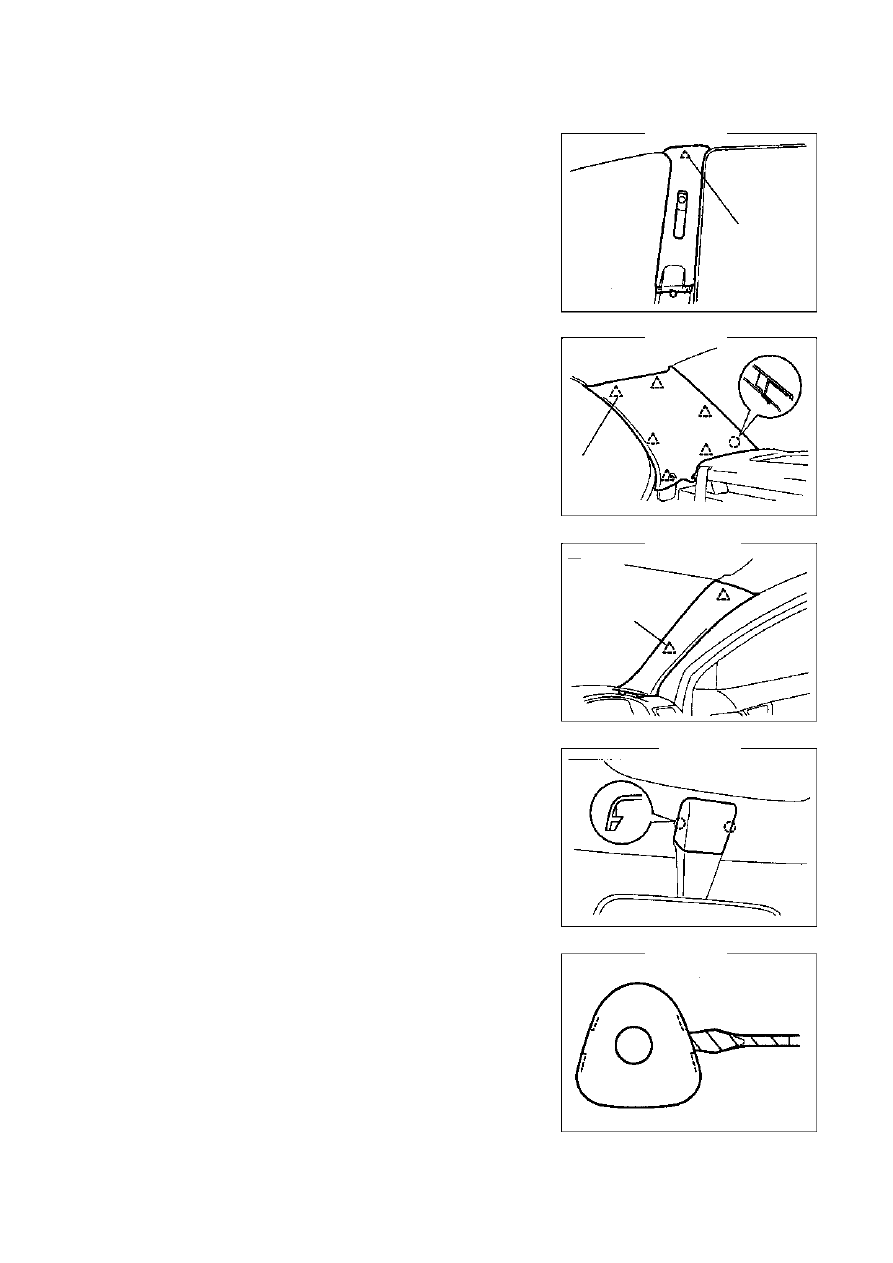

Рис.904.

Рис.905.

Рис.906.

Рис.907.

Рис.908.



388

Наружная/внутренняя облицовка--Верхняя
внутренняя облицовка



24.  Снимите правый солнцезащитный щиток [68010085]



(a) Как показано на рисунке 909, при помощи отвертки

снимите облицовку основания и снимите облицовку.
Совет: оберните отвертку изолентой.

(b) Как показано на рисунке 910, отожмите зажим отверткой

и снимите щиток.
Совет: оберните отвертку изолентой.

(c) Так же снимите облицовку с другой стороны.

25.  Снимите левый солнцезащитный щиток [68010084]



26. Снимите внутреннюю верхнюю лампу

[67010005]



Отверткой  снимите  крышку  лампы,  снимите  винты  и
отключите разъем (рис.911).
Совет: оберните отвертку изолентой.

27. Снимите заднюю верхнюю лампу [67010006]



(a) Снимите два винта и отключите разъем.

28. Снимите ручку пассажира [68010088]



(a) При помощи отвертки снимите ручку пассажира
(рис.912).

Совет: оберните отвертку изолентой.

(b) Снимите два винта и ручку.



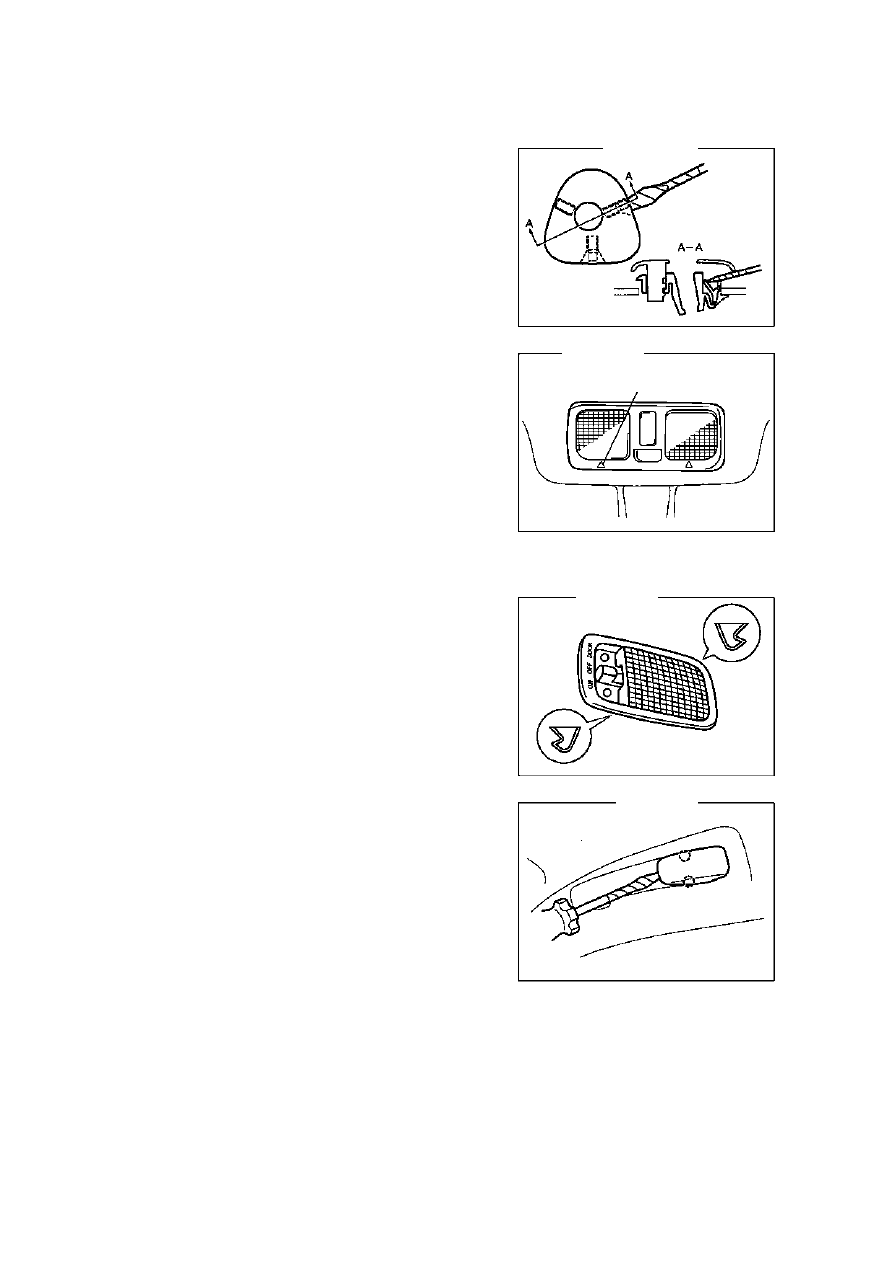

Зажим



Рис.909.

Рис.910.

Рис.911.

Рис.912.



389

Наружная/внутренняя облицовка--Верхняя внутренняя облицовка



29.  Снимите крючок солнцезащитного щитка [68010086]

Поверните крючок влево на 90° и снимите его (рис.913).

30. Снимите крепление заднего солнцезащитного

экрана.
При помощи отвертки поверните крепление на 90°, и
снимите.

31.  Снимите облицовку люка [67010010]
32.  Снимите верхнюю внутреннюю облицовку
[68010035] (рис.914)

(a) При помощи отвертки снимите верхнюю внутреннюю
облицовку.

Совет: оберните отвертку изолентой.

(b) Снимите три зажима и верхнюю внутреннюю

облицовку.

(c) Снимите верхнюю внутреннюю облицовку с задней
двери.

33. Установите верхнюю внутреннюю облицовку
[68010035] (рис.915).

(a) Как показано на рисунке, совместите метки, закрепите

провода на крыше клейкой лентой.

(b) При помощи 3 зажимов установите верхнюю
внутреннюю облицовку.

34.  Установите крюк солнцезащитного щитка [68010086]

Поверните крюк до выступания зажима и установите
щиток.

35.  Установите спинку заднего кресла [68010078]
36.  Установите правую спинку заднего кресла

[68010079]

37. Установите спинку заднего кресла [68010076]



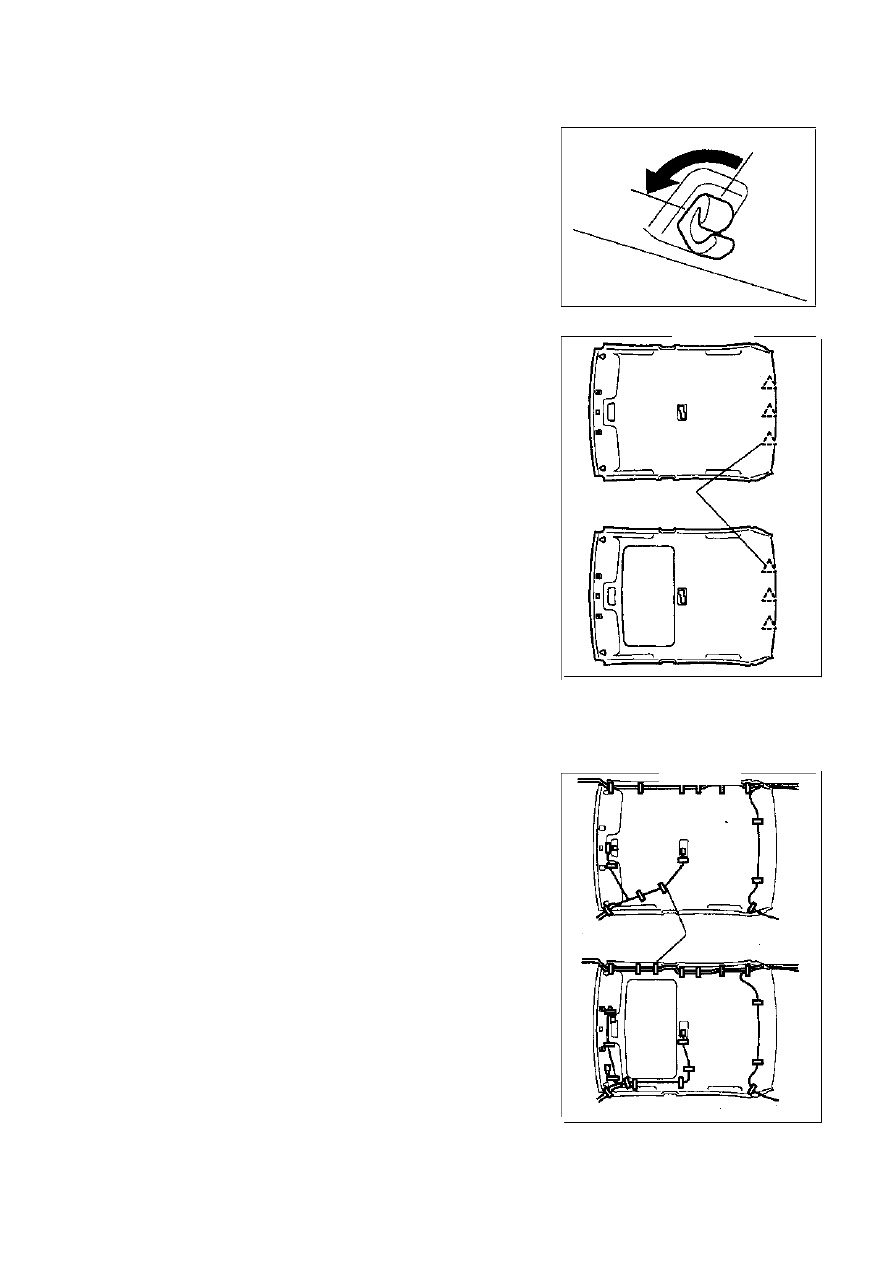

Зажим



Клейкая

лента



Рис.913.

Рис.914.

Рис.915.
