374

Капот/двери--Пружина крышки багажника



Пружина крышки багажника



Замена



Совет:
•  При  сборке  используйте  обратную  разборке  последовательность.  По  отдельным

элементам имеются дополнительные указания.

•  Процедура замены для правой стороны идентична левой.
•  При  снятой  пружине,  крышка  багажника  не  держится,  поэтому  при  открывании  и

закрывании ее необходимо придерживать рукой.

•  Пружина I крышки  багажника  расположена  сверху,  а  пружина II крышки  багажника –

снизу,  поэтому  при  сборке  необходимо  работать  слева  направо,  при  разборке –
наоборот.

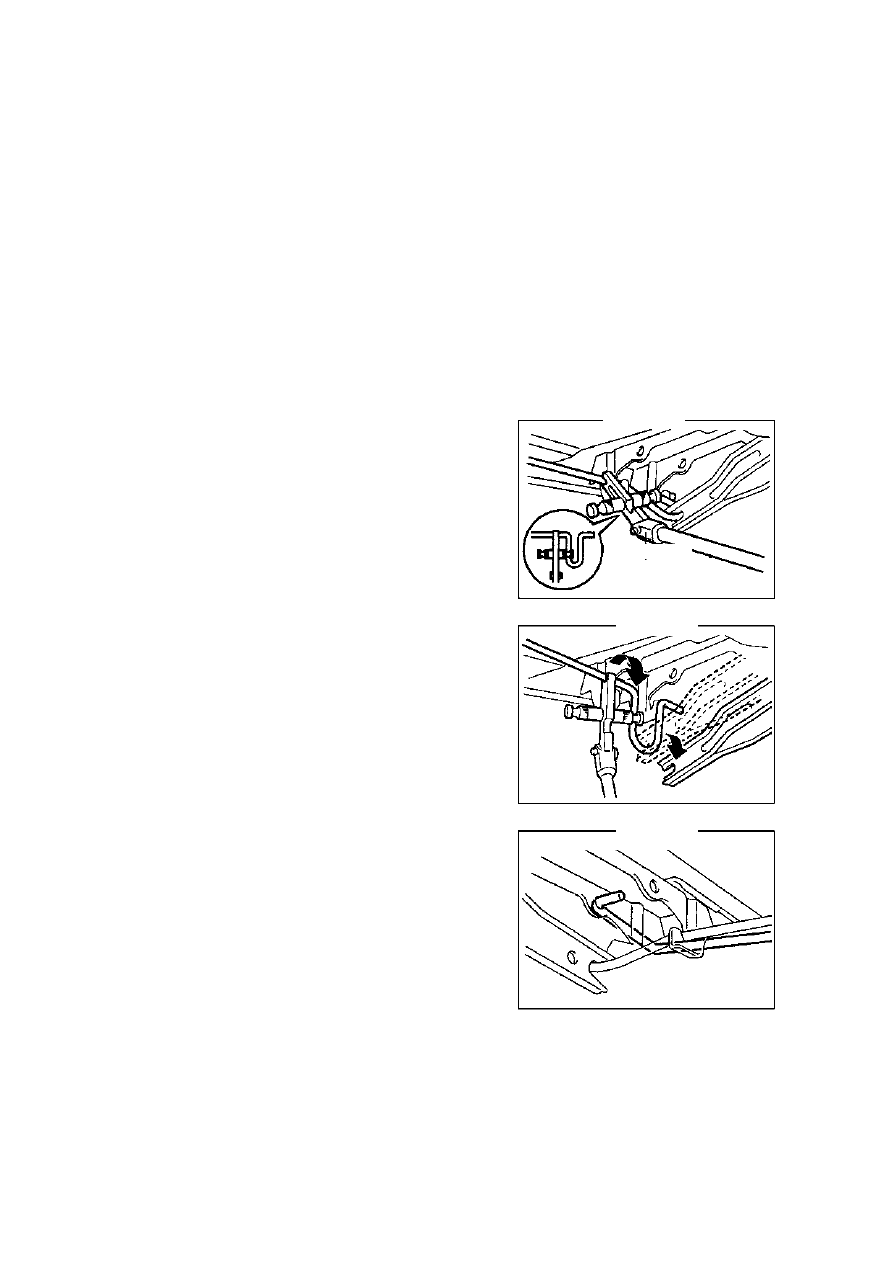

1. Снимите пружину крышки багажника [68000100]

(a) Снимите пружину I из средней скобы.
(b) Установите специальный инструмент в стороне петли.



(c) Нажмите инструмент вниз, затем потяните петлю крышки

вверх от пружины I.

(d) Медленно поднимите инструмент, затем снимите

пружину I из скобы.



(e) Снимите пружину I из скобы.
(f)  Действуйте на второй стороне так же.

2. Установите пружину I крышки багажника [68000100]

(a) При установке пружины I, необходимо надежно

установить ее в зажим.



Спец. инст-т



Рис.873.

Рис.874.

Рис.875.



375

Наружная/внутренняя облицовка--Передний бампер



Наружная/внутренняя облицовка



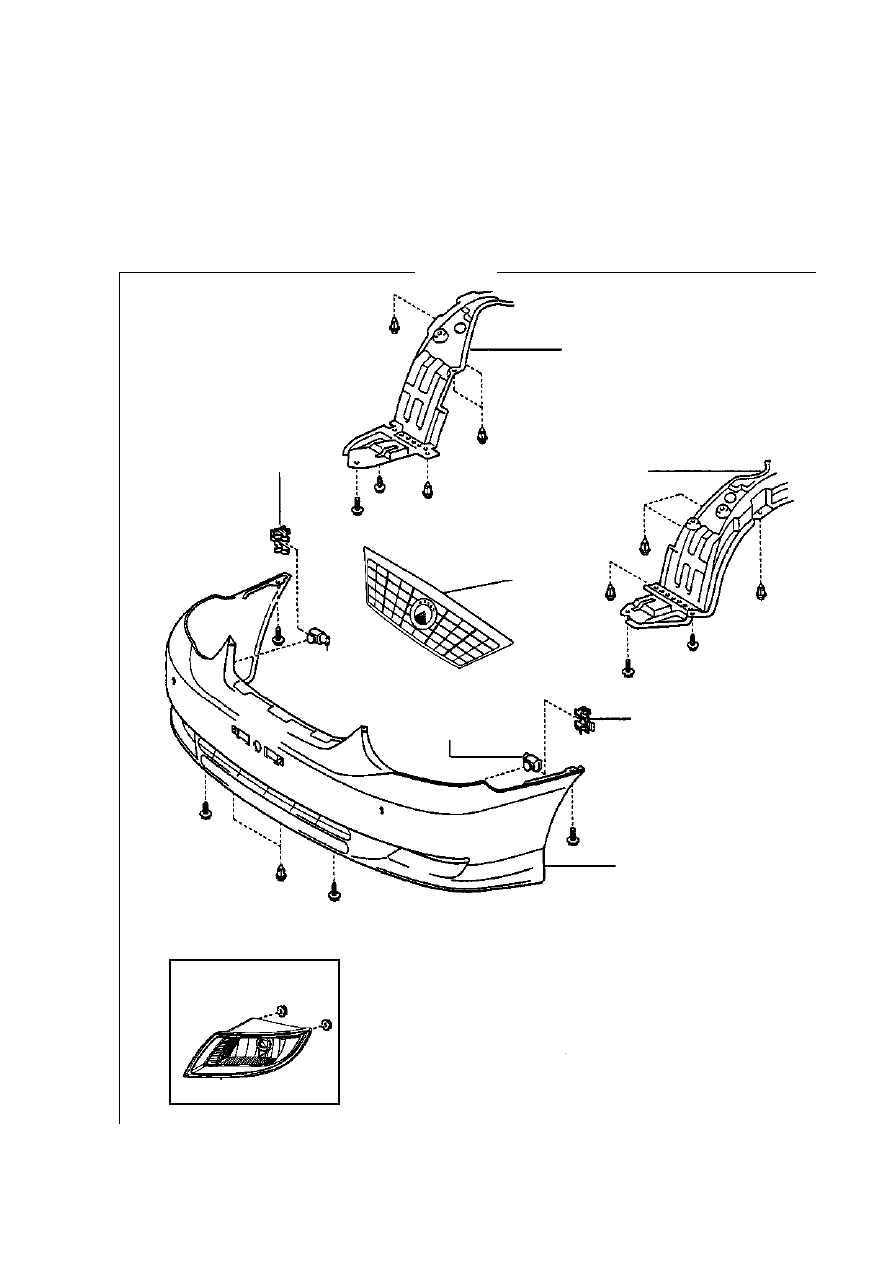

Передний бампер
Компоненты







Прокладка
колеса



Опора радара



Прокладка
колеса



Крышка

радиатора



Головка радара

Головка радара

Опора радара



Передний бампер



Противотуманный свет



Фара



Рис.876.



376

Наружная/внутренняя облицовка--Передний бампер



Замена



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  См. чертеж компонентов на стр. 375.

1.  Снимите крышку радиатора [68000094]

(a) Снимите болт и крышку радиатора.

2.  Снимите внутреннюю прокладку левого переднего колеса [68000225]

(a)  При помощи специального инструмента снимите два зажима.
(b)  Снимите винт и прокладку.

Совет: Снимите зажим винта и прокладку левого переднего колеса для возможности
снимания бампера.

3.  Снимите внутреннюю прокладку правого переднего колеса [68000228]
4.  Снимите передний бампер [68000005]



(a) Снимите 4 винта и 2 зажима.
(b) Снимите зажим и передний бампер.
(c)  При наличии противотуманных фар: снимите два разъема фар.
(d) При наличии радара: снимите головки датчиков радара (тип люкс).

5.  Снимите головку обратного радара.

(a) Снимите две опоры датчиков и две головки радара.

6.  Снимите левую противотуманную фару [67000098]

(a) Снимите зажим и левую противотуманную фару.

7.  Снимите правую противотуманную фару [67000099]





377

Наружная/внутренняя облицовка--Задний бампер



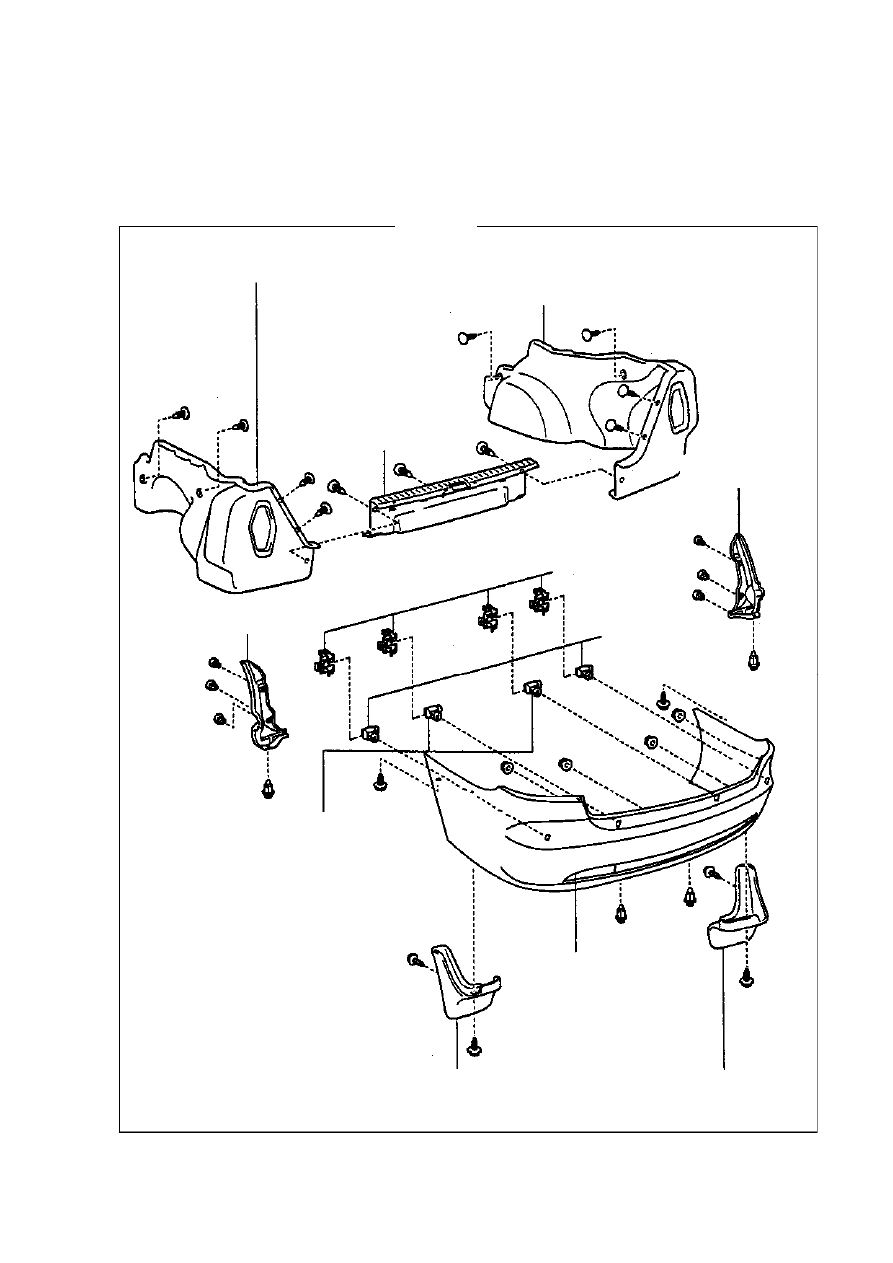

Задний бампер

Компоненты







Левая облицовка
багажника



Правая облицовка багажника



Задняя облицовка

багажника



Облицовка колеса

Опора радара (если
установлен)



Облицовка

колеса



Головка
радара (если
установлен)



Головка
радара (если
установлен)



Задний бампер



Брызговик

колеса



Брызговик

колеса



Рис.877.
