11.  Нанесите смазку на кузов.

Нанесите смазку на поворотные и скользящие части
замка.

12.  Снимите облицовку внешней ручки.
        При помощи ключа снимите винт и гнездо ключа.
         Снимите ручку с облицовки.

   При помощи ключа снимите винт и облицовку ручки.

13. Установите замок [68000191]

(a) Установите замок и 2 винта.
(b) При помощи ключа установите замок и 3 винта.

Момент затяжки: 5.0 Нм

(c) Установите болт.
(d) Подключите разъем.

14. Установите подъемник [67000124]

Момент затяжки: 5.5 Нм

15. Установите крышку ремонтного отверстия.

(a) Установите крышку ремонтного отверстия на
стальную панель двери.

Совет:

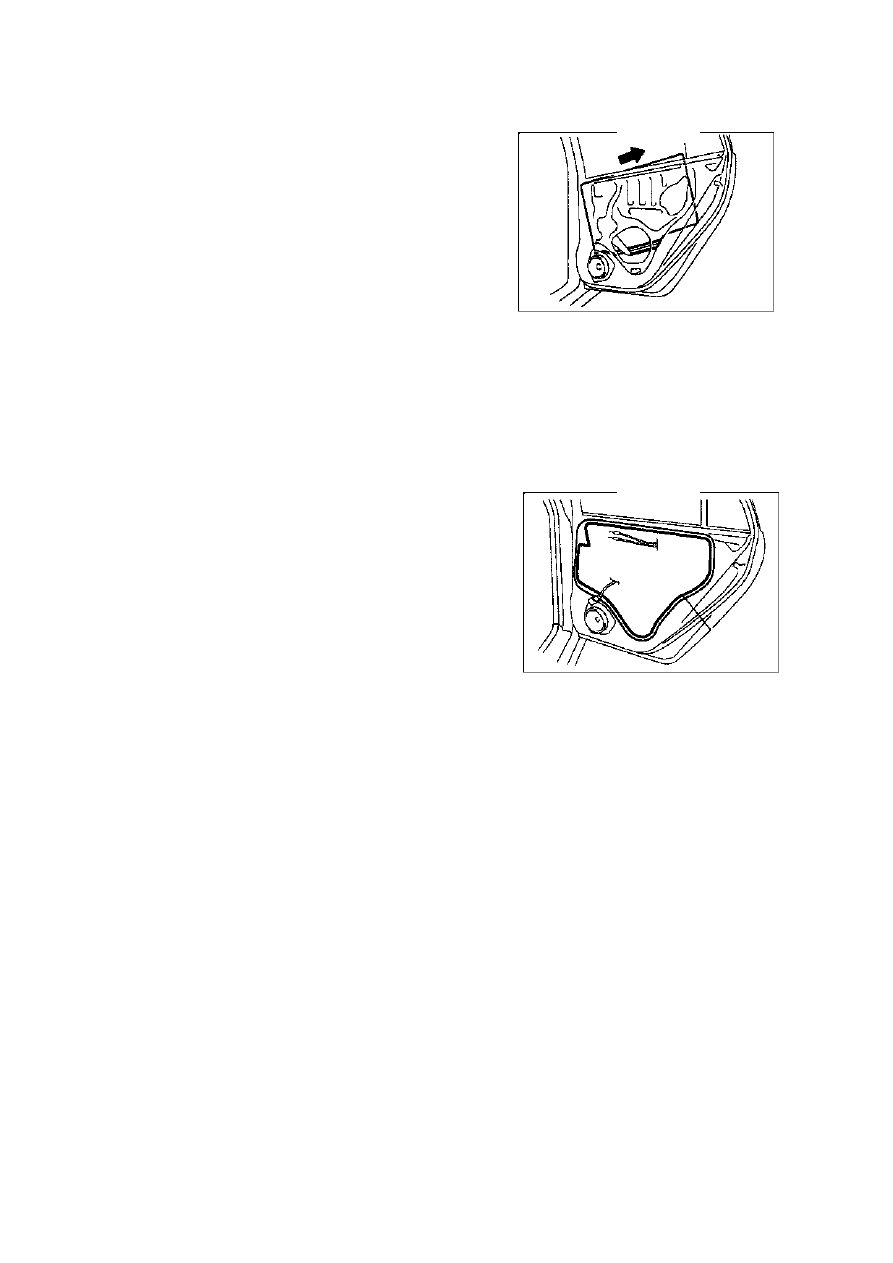

•  При  установке  крышки,  вытащите  тягу  и

разъем из отверстия (рис.866).

•  После  установки  крышки  тягу  и  разъем  нельзя

сгибать.

•  После

установки

крышки

проверьте

приклеивание ленты.



Клейкая

лента



Рис.865.

Рис.866.



371

Капот/двери--Задняя дверь



Регулировка



Совет: процедура работ на правой стороне идентична левой.

1. Проверьте зазор левой задней двери.

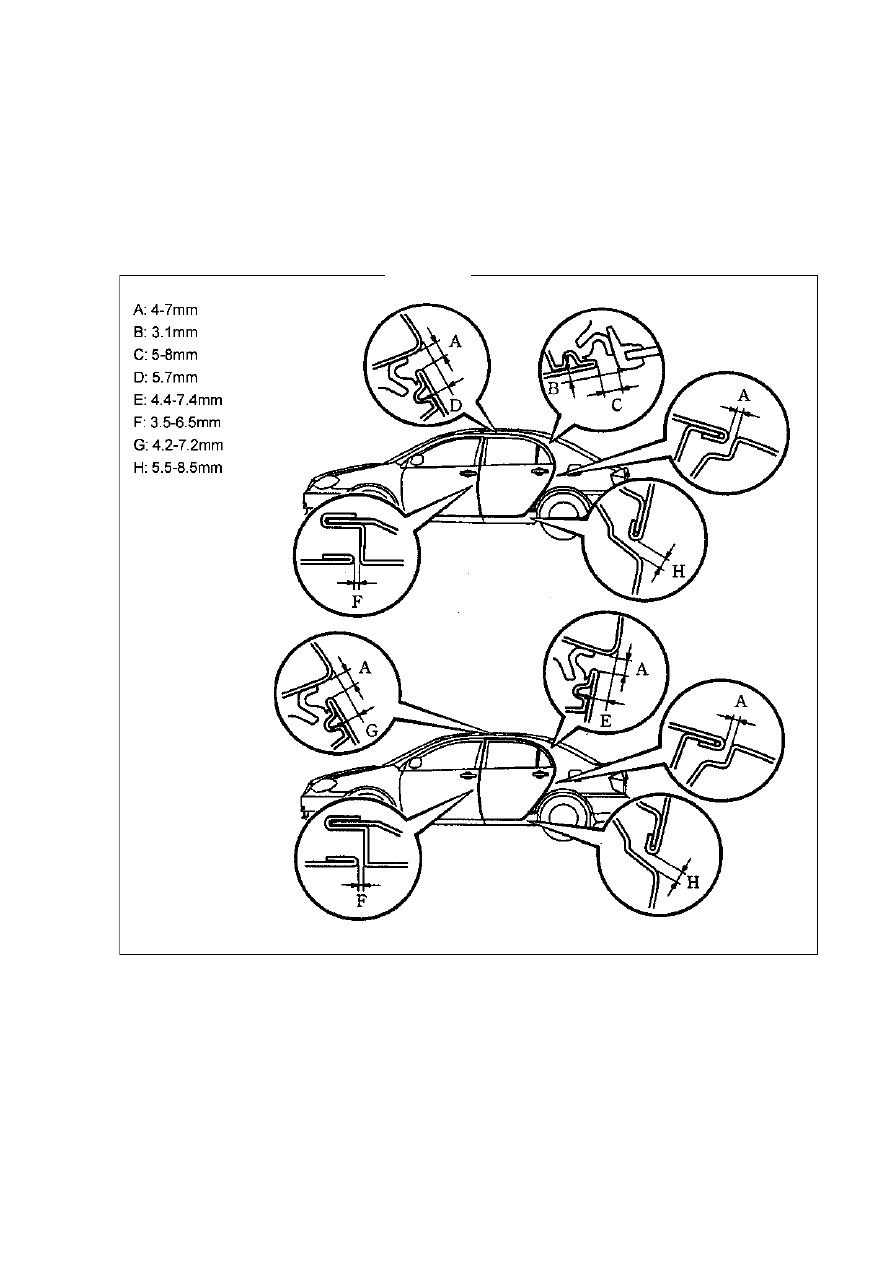

(a) Проверьте указанные на рисунке 867 значения.



Рис.867.



372

Капот/двери--Задняя дверь



2. Отрегулируйте зазор левой задней двери
(рис.868).



(a) Открутите резьбовую крышку петли со стороны

кузова для регулировки двери.
Момент затяжки: 26 Нм

(b) Открутите резьбовую крышку петли со стороны

кузова для регулировки двери.
Момент затяжки: 26 Нм

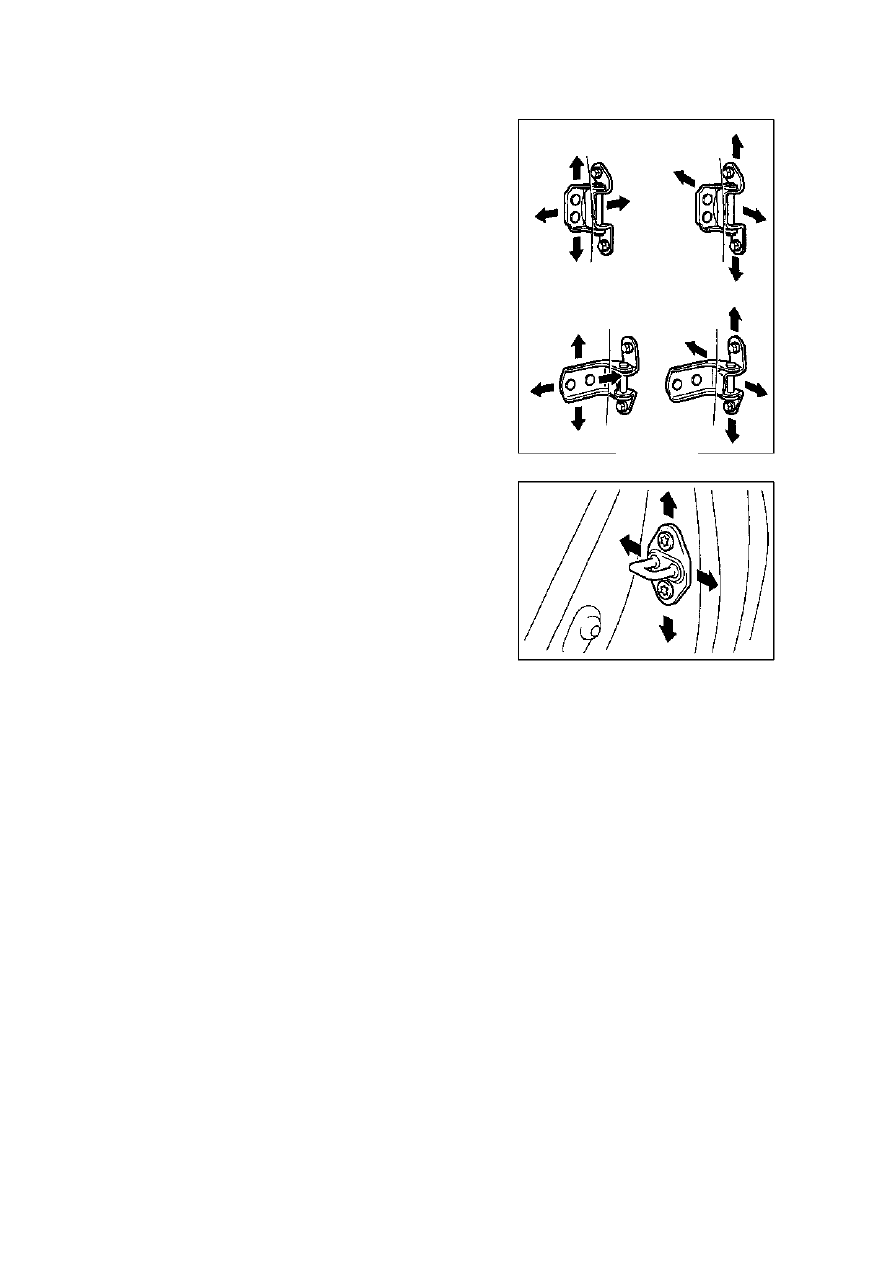

(c) Ослабьте винт скобы замка и при помощи пластикового

молотка отрегулируйте положение скобы (рис.869).

(d) Затяните винты скобы.

Момент затяжки: 23 Нм



Сторона кузова

Сторона

двери



Сторона

кузова



Сторона

двери



Рис.868.

Рис.869.



373

Капот/двери--Крышка багажника



Крышка багажника

Регулировка

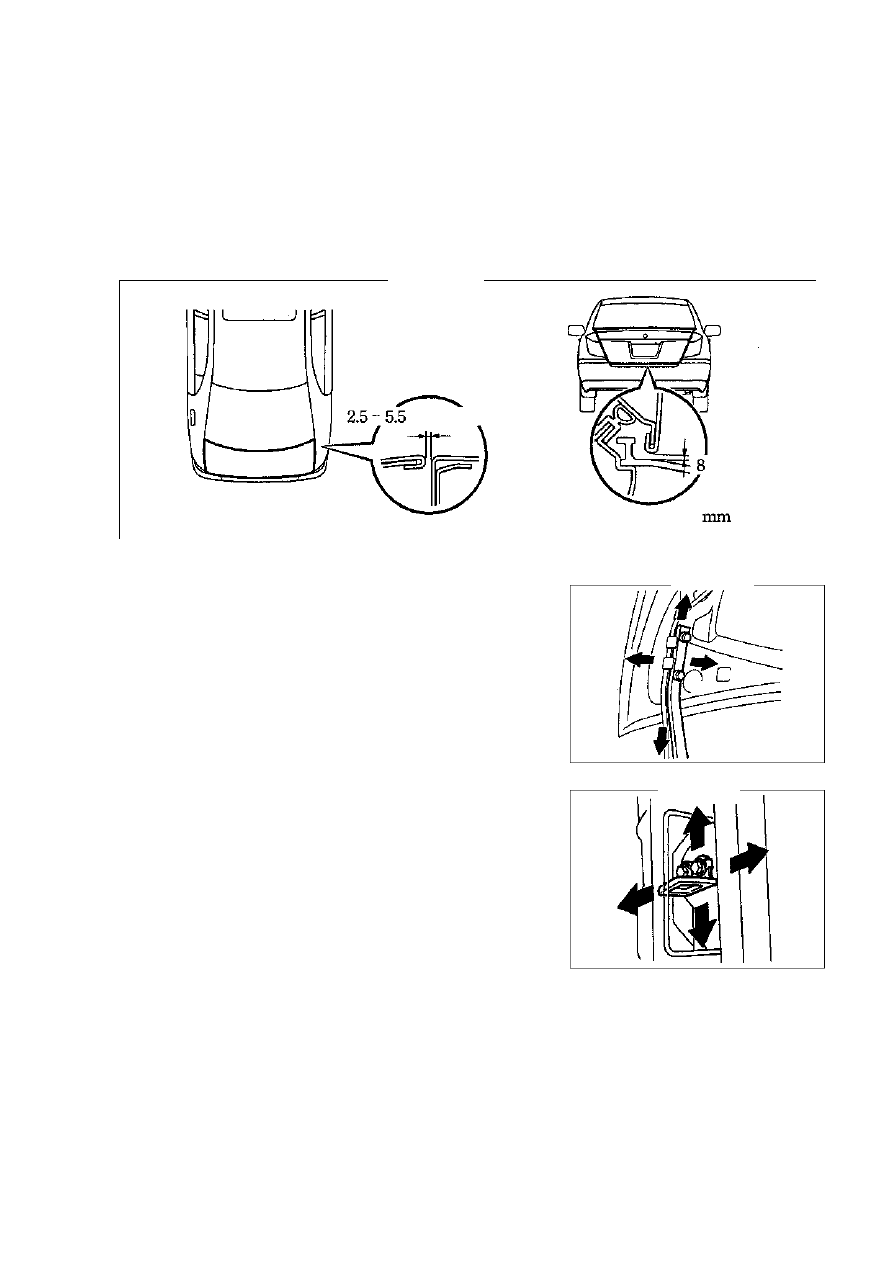

1. Проверьте зазоры крышки багажника.

(a) Проверьте соответствие значениям рисунка 870.



2. Отрегулируйте зазор крышки багажника.



(a)  Для регулировки открутите болты (рис.871).
(b) Если  передний  край  крышки  требует  вертикальной

регулировки, измените количество шайб между петлей и
крышкой багажника.

Момент затяжки: 7.0 Нм

(c) Используйте  молоток  и  медную  пластину  для

регулировки скобы замка (рис.872).

Момент затяжки: 5.5 Нм

Рис.870.

Рис.871.

Рис.872.
