Капот/двери--Капот



Капот/двери



Капот

Регулировка



1. Проверьте капот.

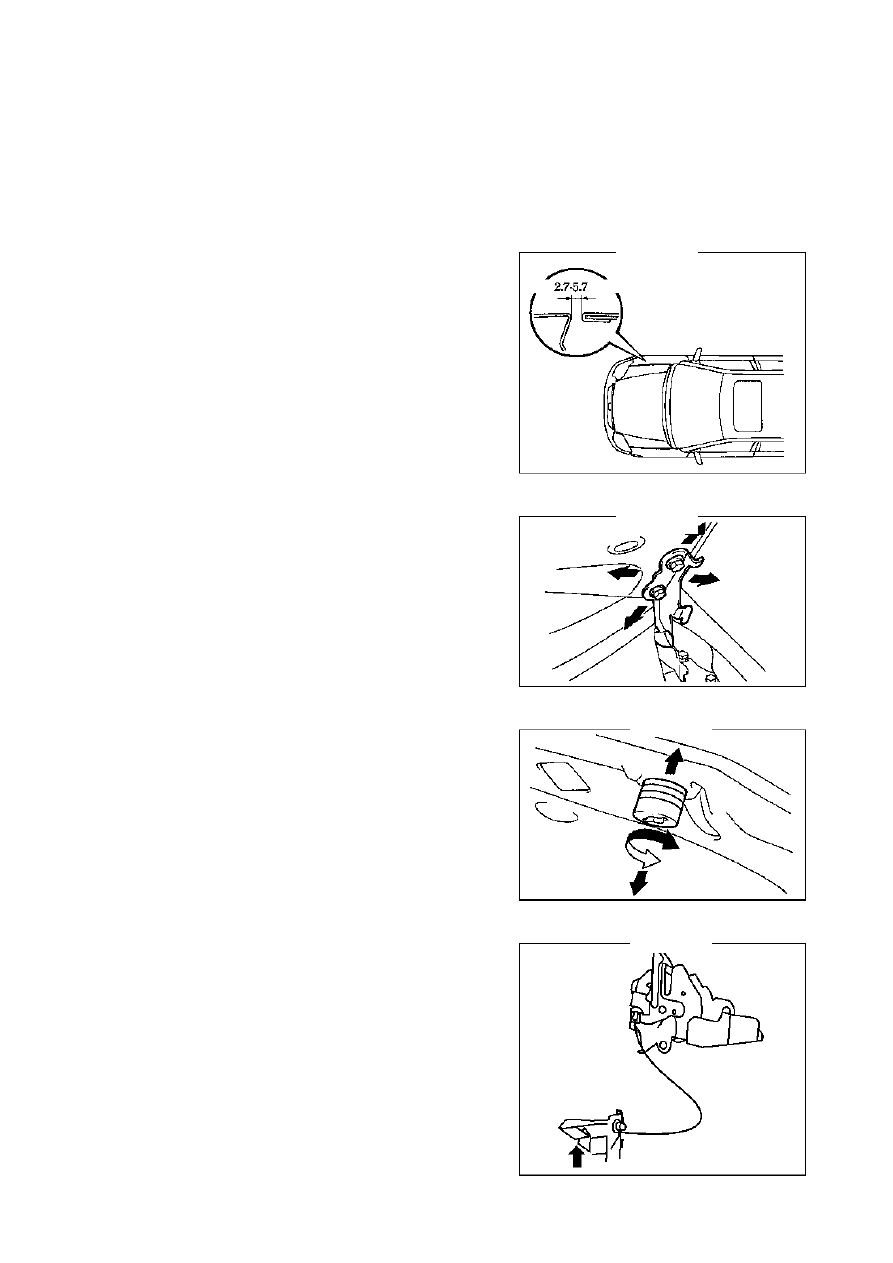

Проверьте зазор капота согласно рисунку 849.

2. Отрегулируйте капот.



(a) Отрегулируйте капот, ослабив болт петли капота (рис.850).

Момент затяжки: 13 Нм

(b) Отрегулируйте капот, поворачивая прокладку  (рис.851).

(c) Отрегулируйте капот, открутив 3 болта замка капота

(рис.852).
Момент затяжки: 7.0 Нм













Рис.849.

Рис.850.

Рис.851.

Рис.852.



363

Капот/двери--Передняя дверь



Передняя дверь

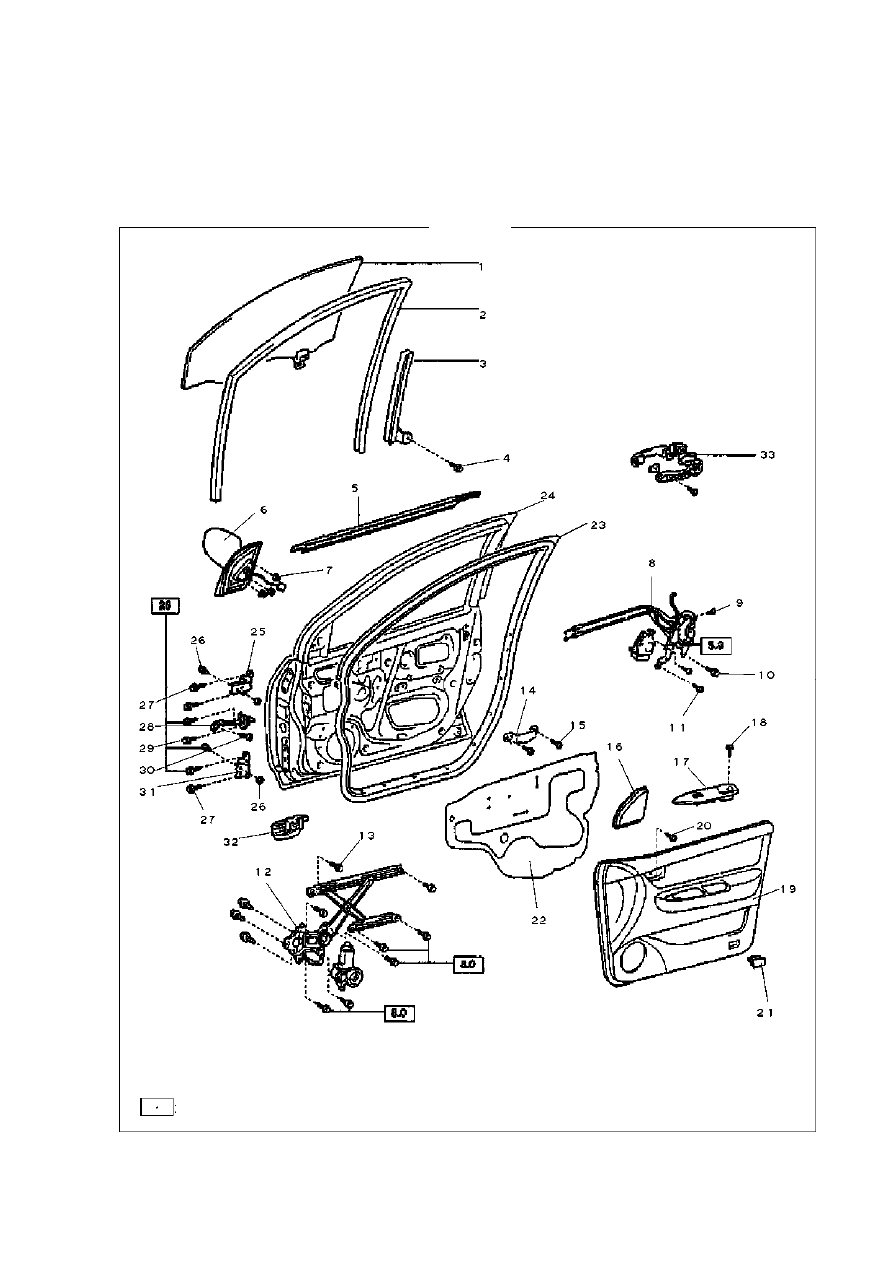

Компоненты







Момент затяжки

Рис.853.



364

Капот/двери--Передняя дверь





№



Номер



Наименование



Спецификац.



Кол-во



1



68000147



Правое переднее стекло



1



2



68000162



Изолирующая лента



1



3



68000149



Направляющий желоб



1



4



Q1860610



Болт

M6



× 10



1



5



68000159



Наружная изолирующая лента



1



6



67000157



Зеркало



1



7



Q32006



Гайка

M6



3



8



68000153



Замок



1



9



Q2580816



Винт

M6× 18



3



10



Q1860610



Болт

M6× 10



2



11



JQ2756316



Саморез с прокладкой

ST6.3 × 16



1



12



67000123



Подъемник



1



13



Q1860610



Болт

M6 × 10



6



14



68000145



Скоба



1



15



Q2716319



Саморез

ST6.3 × 19



2



16



67000132



Крышка малого динамика



1



17



68000144



Панель управления



1



18



Q2714216



Саморез

ST4.2× 16



1



19



68010050



Защитная пластина



1



20



Q2204816



Саморез с прокладкой

ST4.8 × 16



1



21



67000107



Лампа



1



22



68000141



Водозащитная пленка



1



23



68000160



Изолирующая лента



1



24



62000479



Рама



1



25



62000025



Верхняя петля



1



26



62000024



Болт

M8× 20



2



27



Q1840820



Болт

M8× 20



4



28



68000163



Ограничитель



2



29



JQ1840816T1F31



Болт

M8× 16



2



30



Q1400616



Болт с прокладкой

M8× 16



2



31



62000027



Нижняя петля



1



32



68010052



Внутренняя ручка



2



33



68000151



Внешняя ручка



1







365

Капот/двери--Передняя дверь



Ремонт



Совет:
•  При  сборке  используйте  обратную  разборке  последовательность.  По  отдельным

элементам имеются дополнительные указания.

•  Процедура ремонта правой стороны идентична левой.
•  См. чертеж на стр. 360.

1.  Снимите панель управления левой передней двери [68000142]

(a) Снимите винт.
(b) При помощи отвертки снимите панель управления левой передней двери.

Совет: оберните отвертку изолентой.

(c)  Снимите разъем.

2.  Снимите защитную панель левой передней двери [68010049]

(a) Снимите винт.
(b) Без лампочки двери: при помощи отвертки снимите защитную панель.
(c) С лампочкой двери: при помощи отвертки снимите защитную панель, затем снимите разъем.
(d) С лампочкой двери: при помощи отвертки снимите лампочку.

3.  Снимите внутреннюю ручку двери [68010051]

(a) Снимите внутреннюю ручку и два троса ручки.

4.  Снимите крышку ремонтного отверстия двери

5.  Снимите крышку малого динамика [67000131]

6.  Снимите зеркало [67000155]



(a) Снимите разъем.
(b) Снимите 3 резьбовые крышки и зеркало (рис.854).

7.  Снимите внешнюю ленту стекла [68000158]

3



Рис.854.
