358

Электролюк (опция)--Люк



Электролюк (опция)



Люк

Ремонт



Совет: При сборке используйте обратную разборке последовательность. По отдельным
элементам имеются дополнительные указания.

1.  Снимите внутреннюю облицовку крыши (см. стр. 386).
2.  Снимите стекло люка.



(a) Открутите ключом винты.
(b) Потяните стекло вверх и снимите его.



3.  Снимите водостойкую ленту люка.
4.  Отключите провода.
5.  Снимите оболочку люка.



(a) Снимите 4 сливных шланга.
(b) Как показано на рисунке 842, снимите 4 болта и 6 резьбовых крышек, затем снимите
оболочку.



6. Снимите солнцезащитную облицовку люка.

(a) Снимите винт и стопор.
(b) Снимите солнцезащитную облицовку люка.

Болт
Резьбовая крышка

Рис.842.



359

Электролюк (опция)--Люк



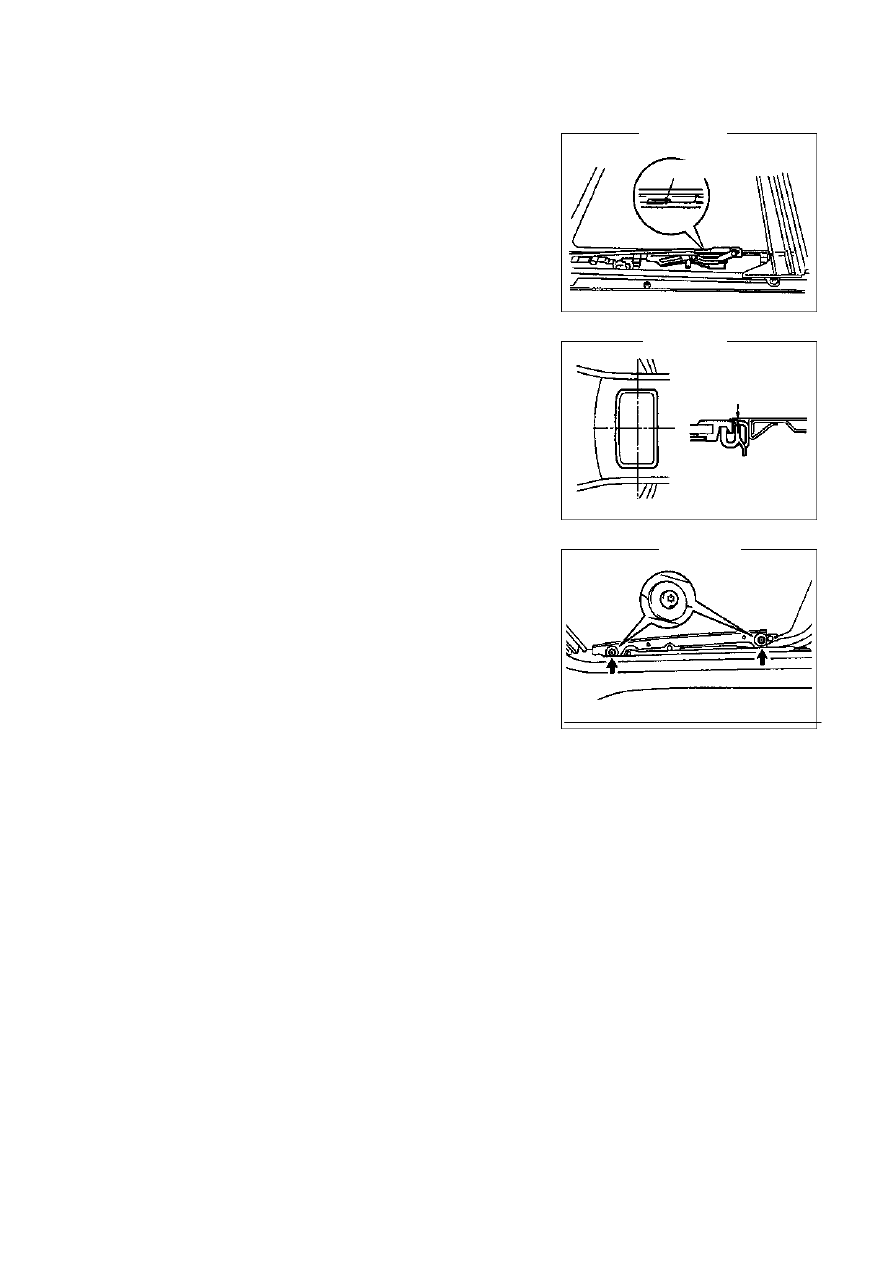

7.  При помощи отвертки (обернутой лентой) совместите

трос люка с меткой (рис.843).

8.  Установите оболочку люка.

(a) Болт.

Момент затяжки: 5.5 Нм

(b) Резьбовая крышка.

Момент затяжки: 5.0 Нм

9.  Установите стекло люка.

(a) Проверьте разницу между водостойкой лентой люка и

верхней прокладкой. Передний и задний край: 0±1.5mm
Задний угол: 0±1.5

 мм

 0-1.5

 мм

 (рис.844).

(b) Регулировка

Используйте ключ T25 для откручивания винтов
регулировки, отрегулируйте люк в правильном
положении и затяните винты (рис.845).

10. Проверка утечек воды.

(a) После регулировки, проверьте утечки воды.
(b) Если утечки есть, повторите регулировку.



Сборочная метка

Рис.843.

Рис.844.

Рис.845.



360

Электролюк (опция)--Система люка



Система люка



Описание функций



1.  Типы работы

Краткое нажатие: нажмите кнопку один раз и сразу отпустите (время менее 0.3 с).
Длительное нажатие: нажмите кнопку на длительное время (более 0.3 с).

2.  Описание функций.

Функция  анти-зажимания:  краткое  нажатие  в  процессе  закрывания  из  любого  положения,  в  этом
случае  мотор  вращается  в  обратную  сторону  и  люк  возвращается  в  обратное  или  открытое
положение.
Функция  автоматического  закрывания:  при  вынимании  ключа  из  замка  зажигания,  люк
закрывается через 3 секунды.

Проверка работы люка



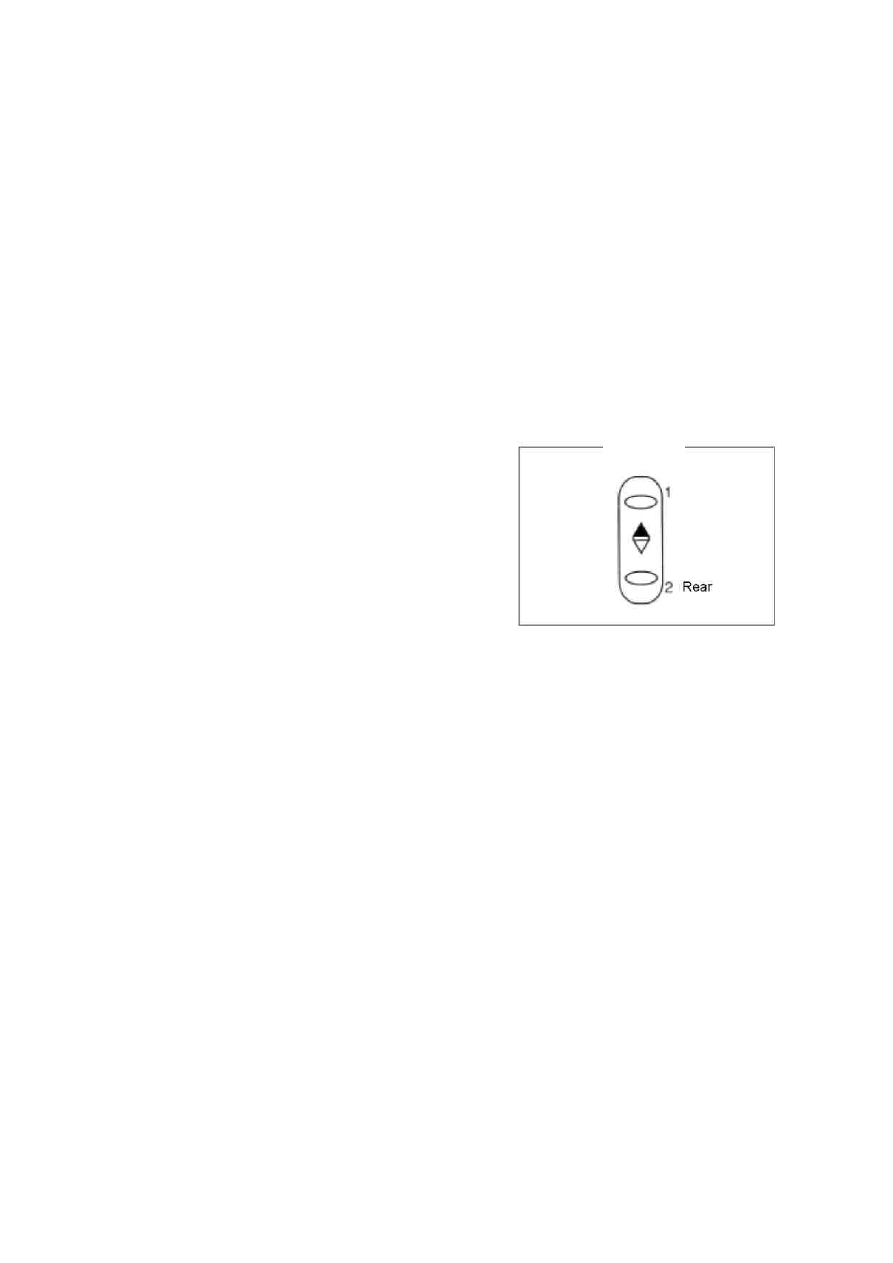

1. Проверка открывания сдвиганием.

(1) Поверните  переключатель  зажигания  в ON, затем

кратко  нажмите  кнопку 2, люк  начнет  сдвигаться  до
полного  открывания.  При  повторном  нажатии  в
процессе  открывания  или  нажатии  кнопки 1 или 2
длительно, люк немедленно останавливается (рис.856).

(2) Поверните переключатель зажигания в ON, затем

длительно нажмите кнопку 2, люк начнет сдвигаться до
полного открывания. При отпускании кнопки 2 в
процессе открывания, люк немедленно останавливается.

2. Проверка закрывания сдвиганием.

(1) Поверните  переключатель  зажигания  в ON, если  люк  открыт,  кратко  нажмите  кнопку 1, люк

начнет  сдвигаться  до  полного  закрывания.  При  повторном  нажатии  в  процессе  закрывания
или нажатии кнопки 1 или 2 длительно, люк немедленно останавливается.

(2) Поверните  переключатель  зажигания  в ON, если  люк  открыт,  длительно  нажмите  кнопку 1,

люк  начнет  сдвигаться  до  полного  закрывания.  При  отпускании  кнопки 1 в  процессе
закрывания, люк немедленно останавливается.

3. Проверка открывания подниманием

(1) Поверните  переключатель  зажигания  в ON, затем  кратко  нажмите  кнопку 1, люк  начнет

подниматься  до  полного  открывания.  При  повторном  нажатии  в  процессе  открывания  или
нажатии кнопки 1 или 2 длительно, люк немедленно останавливается.

(2) Поверните  переключатель  зажигания  в ON, затем  длительно  нажмите  кнопку 1, люк  начнет

подниматься  до  полного  открывания.  При  отпускании  кнопки 1 в  процессе  открывания,  люк
немедленно останавливается.

4. Проверка закрывания подниманием

(1) Поверните переключатель зажигания в ON, если люк  открыт подниманием,  кратко нажмите

кнопку 2, люк начнет сдвигаться до полного закрывания. При повторном нажатии в процессе
закрывания или нажатии кнопки 1 или 2 длительно, люк немедленно останавливается.

(2) Поверните  переключатель  зажигания  в ON, если  люк  открыт  подниманием,  длительно

нажмите кнопку 2, люк начнет сдвигаться до полного закрывания. При отпускании кнопки 2 в
процессе закрывания, люк немедленно останавливается.

Вперед



Назад

Рис.856.



361

Электролюк (опция)--Система люка



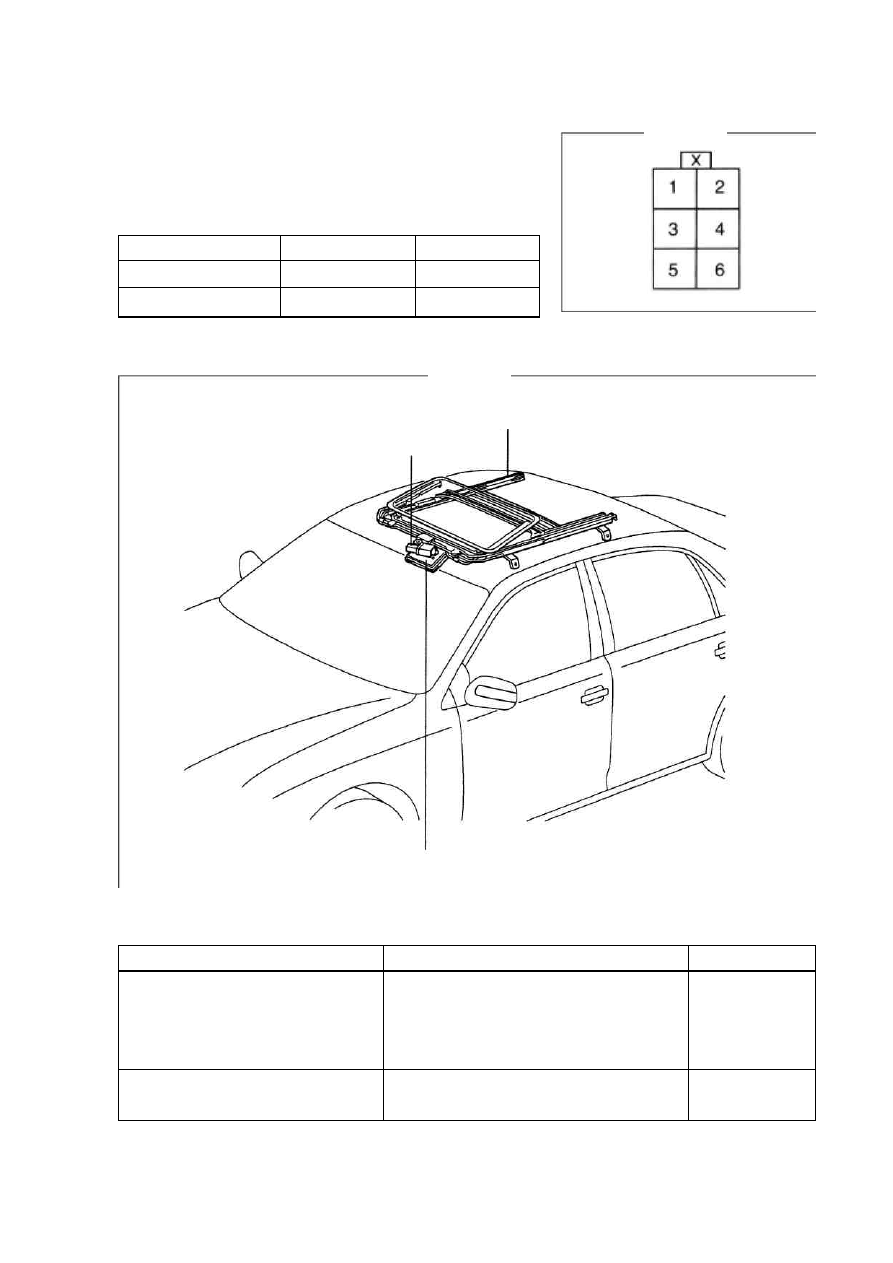

Проверка переключателя люка



(a)  Проверьте  работу  переключателя.  Снимите  передний

верхний  свет  и  разъем,  затем  проверьте  разъем
переключателя, как показано на рисунке (рис.847).





Контакты ампервольтметра



Условия



Состояние



2-4



Нажмите кнопку 2



Проводимость



2-5



Нажмите кнопку 1



Проводимость





Расположение





Таблица неполадок 27.





Феномен

Компонент

Страница

Система люка не работает

1.  Переключатель зажигания.
2.  Переключатель люка.
3. 25A, 15# предохранитель.
4.  Провода

-
-
-
-

Система люка работает не
нормально

1.  Переключатель люка.
2.  Провода

-
-



Оболочка люка

Мотор люка

Переключатель люка

Рис.847.

Рис.848.

Таблица 27.
