Противоугонная система и центральный замок--Центральный замок



Таблица неполадок 26.





Неполадка



Компонент



Страница



Центральный замок не работает

(полностью)



1. DOOR

предохранитель (панель J/B)



2.  Провода



-

-



Неполадки в работе замка (вручную и

ключом)



1.  Переключатель замка



2.  Провода



355

 -



Неполадки в работе замка (ключом)



1.  Переключатель на двери водителя



2.  Провода



3.  Соединительная тяга замка



355

 -

-



Неисправность функции защиты ключа



1.  Главный переключатель блокировки



2.  Переключатель света замка



3.  Провода

355

-

-



Не работает один из замков



1.  Электромотор замка



2.  Провода



355

 -





Таблица 26.



355

Противоугонная система и центральный замок--Центральный замок



Проверка





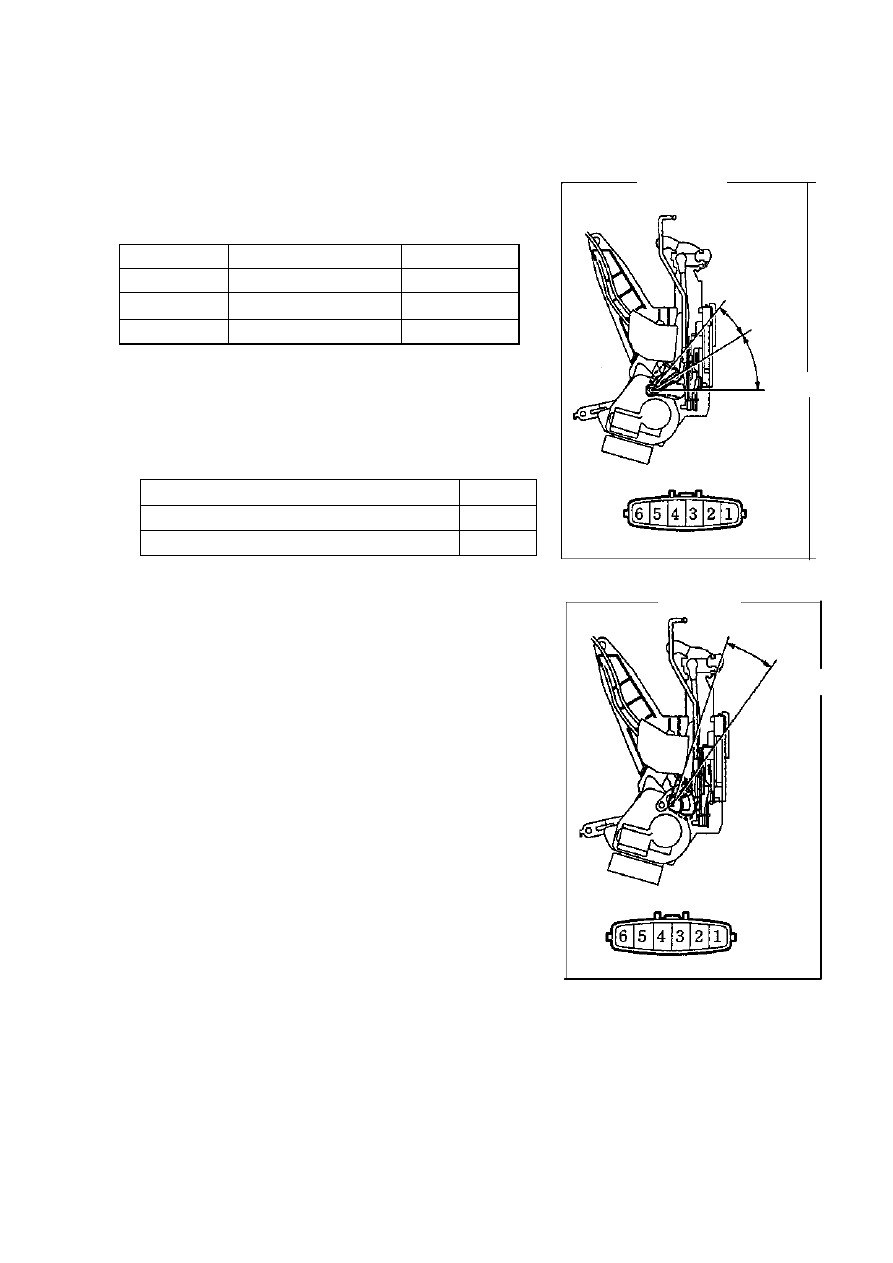

1. Проверьте замок водителя.

(a) Как показано на рисунке 838, проверьте проводимость

контактов переключателя замка.



Положение



Контакты ампервольтметра



Состояние



LOCK



2-4



Проводимость



OFF



-



Не проводимость



UNLOCK



1-2-3



Проводимость



Если проводимость не соответствует стандартам,
замените переключатель.



(b) Как показано на рисунке 839, подайте напряжение

батареи на контакты, и проверьте работу замка.



Условия



Функция



Плюс на контакт No. 6, минус на  No.5



Открыто



Плюс на контакт No. 5, минус на No.6



Закрыто



Если работа не соответствует стандартам, замените
переключатель.

Закрыто

Открыто

Закрыто

Открыто

Рис.838.

Рис.839.



356

Противоугонная система и центральный замок--
Центральный замок



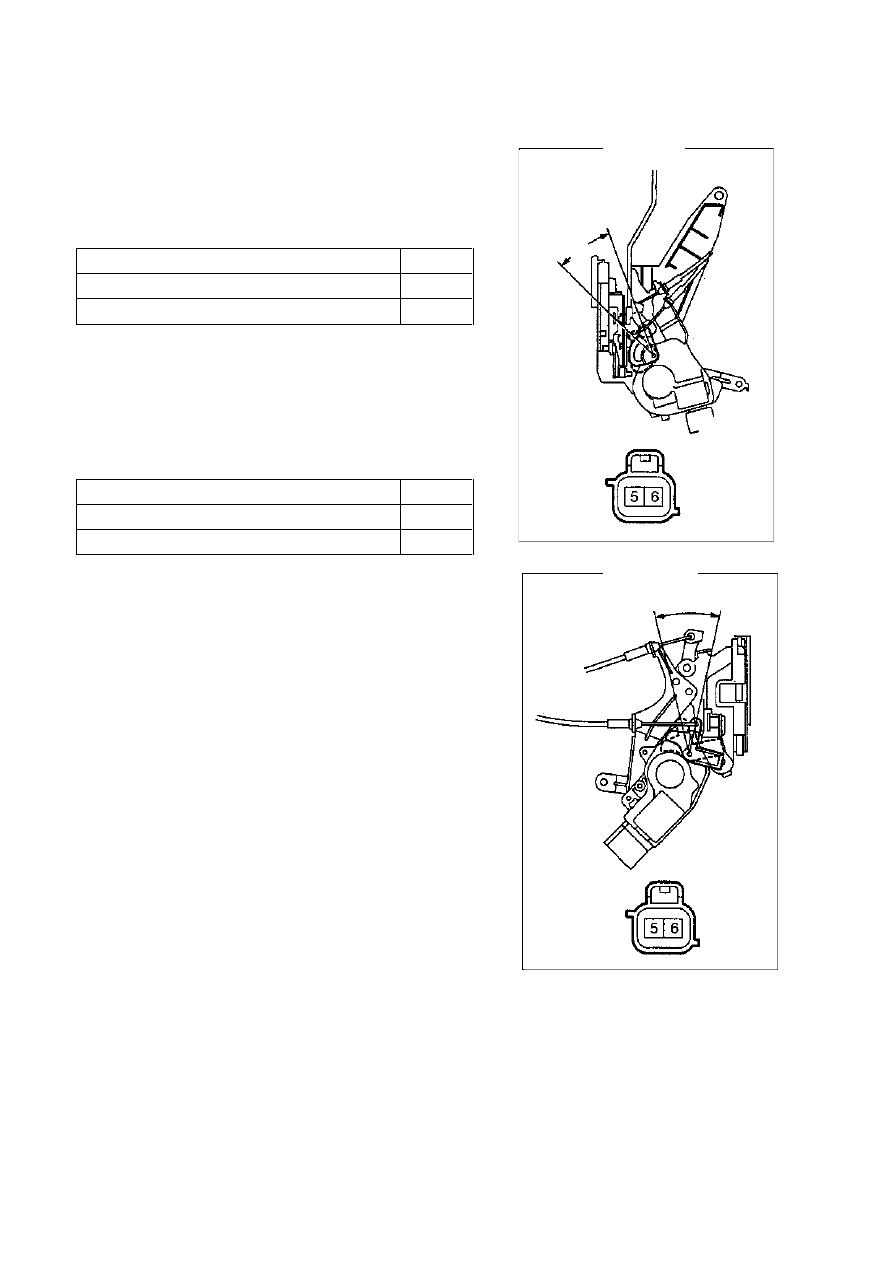

2. Проверьте замок передней пассажирской двери

Как показано на рисунке 840, подайте напряжение батареи
на контакты, и проверьте работу замка.



Условия



Функция



Плюс на контакт No. 6, минус на  No.5



Открыто



Плюс на контакт No. 5, минус на No.6



Закрыто



Если работа не соответствует стандартам, замените
переключатель.

3. Проверьте правый и левый задний замок.

Как показано на рисунке 841, подайте напряжение батареи
на контакты, и проверьте работу замка.



Условия



Функция



Плюс на контакт No. 6, минус на  No.5



Открыто



Плюс на контакт No. 5, минус на No.6



Закрыто



Если работа не соответствует стандартам, замените
переключатель.



Закрыто



Открыто

Открыто

Закрыто



Рис.840.

Рис.841.



357

Противоугонная система и центральный замок--Противоугонная система



Противоугонная система



Противоугонная  система  состоит  из  контроллера,  контура  и  передатчика.  Один  конец  контура
связан  с  сердечником  замка  зажигания,  второй – с  контроллером,  второй  конец  контроллера
соединен с блоком управления двигателя, в ключе установлен передатчик. В памяти передатчика
сохранен  код,  подтверждающий  идентичность  владельца.  Передатчик,  контроллер  и  блок
управления  впрыском  составляют  многоуровневую  противоугонную  систему,  защищенную
паролем.
При  утрате  ключа,  замене  блока  управления  системы  или  двигателя,  необходимо  выполнить
корректировку  на  сервисной  станции.  При  поставке  автомобиля  с  завода  пароль  безопасности
поставляется  вместе  с  ним.  При  необходимости  изготовления  нового  ключа  или  замены
контроллера необходимо предоставить пароль. Станция сохраняет эти данные.
