378

Наружная/внутренняя облицовка--Задний бампер



Замена



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  См. чертеж компонентов на рис. 377.

1.  Снимите коврик багажника [68000114]
2.  Снимите заднюю облицовку багажника [68000118]



(a) Используйте два зажима.
(b) Используйте специальный инструмент для снятия

задней облицовки багажника.

3.  Снимите левую облицовку багажника [68000112]

(a) Используйте специальный инструмент для снятия

зажима и левой облицовки багажника.

Совет:
Снимите зажим левой облицовки возле резьбовой крышки крепления заднего
бампера и багажника.

4.  Снимите правую облицовку багажника [68000113]
5.  Снимите брызговик левого заднего колеса [68000223]

(a) Снимите 2 винта и брызговик левого заднего колеса (рис.879).

6.  Снимите брызговик правого заднего колеса
[68000224]
7.  Снимите облицовку левого заднего колеса [68000230]



(a) Снимите отверткой зажим заднего бампера.
(b) Используйте специальный инструмент для снятия

зажима.

(c) Снимите облицовку левого заднего колеса.

Совет:  Снимите  облицовку  заднего  левого  колеса
возле винта крепления заднего бампера.

8.  Снимите облицовку правого заднего колеса [68000231]
9.  Снимите задний бампер [68000012] (рис.880).

(a) Снимите отверткой 2 зажима.
(b) Снимите 4 резьбовых крышки и 2 винта.
(c)  Снимите зажим и задний бампер.
(d) При наличии радара: снимите 4 разъема головки радара.

10. Снимите головку обратного радара.

(a) Снимите опору радара и радар.

11.  Снимите левую заднюю противотуманную фару
[67000100]

(a) Снимите гайку и заднюю противотуманную фару.

12. Снимите правую заднюю противотуманную фару [67000101]



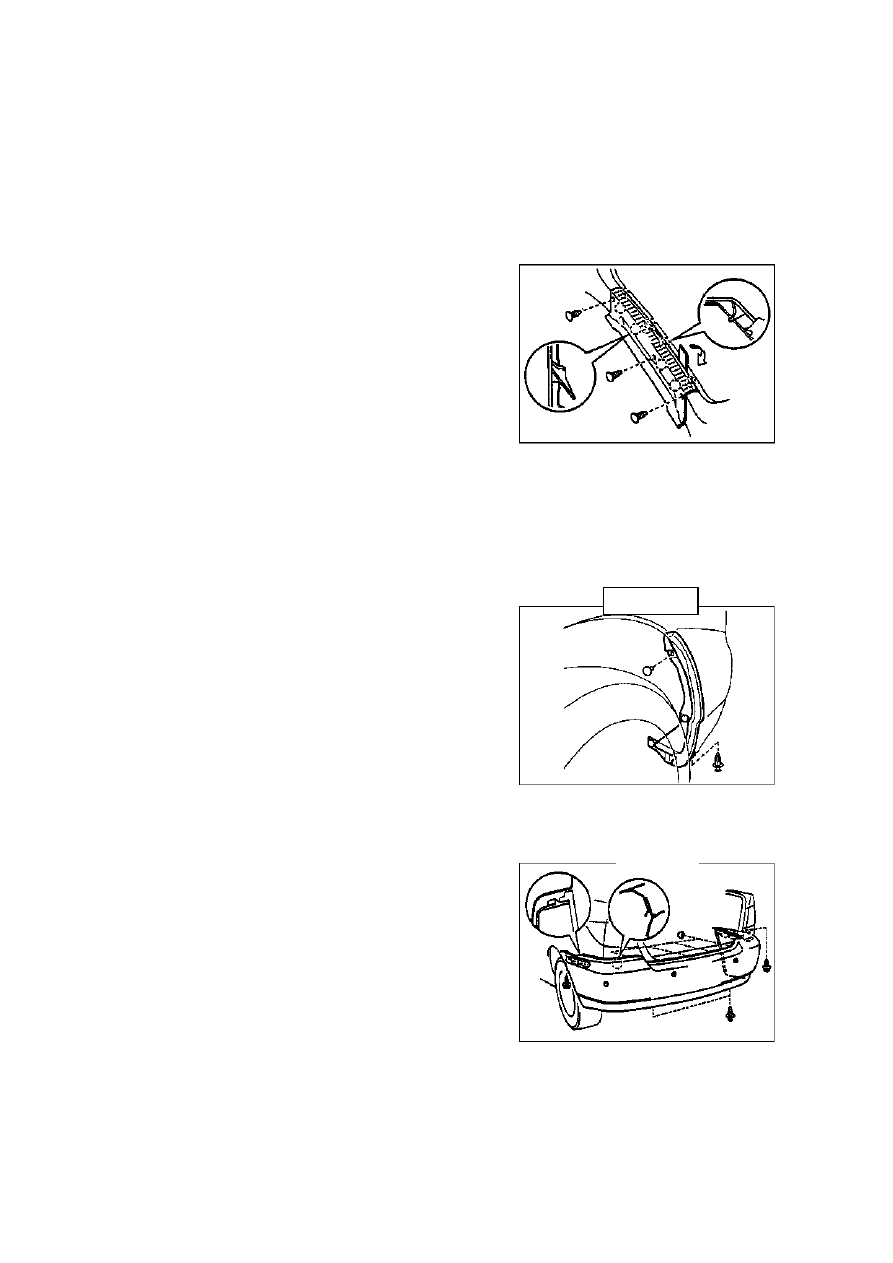

Рис.878.

Рис.879.

Рис.880.



379

Наружная/внутренняя облицовка--Задний бампер

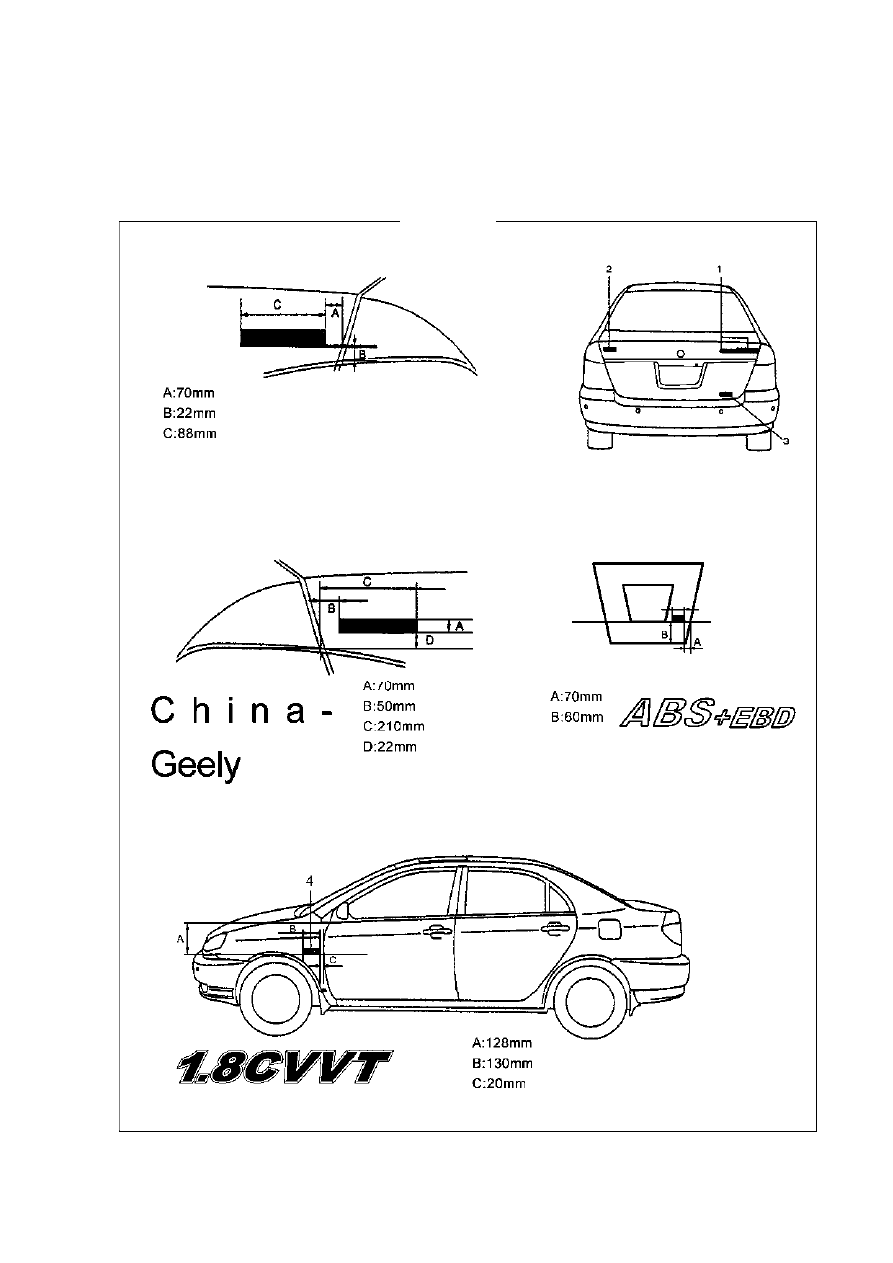

Таблички
Замена







1. Табличка No.2 крышки багажника



2. Табличка No.3 крышки багажника



3. Табличка No.6 крышки багажника

4. Табличка переднего крыла



Рис.891.



380

Наружная/внутренняя облицовка--Наружная лента стекла левой передней двери



Наружная лента стекла левой передней двери
Замена



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  Процедура замены правой стороны идентична левой.

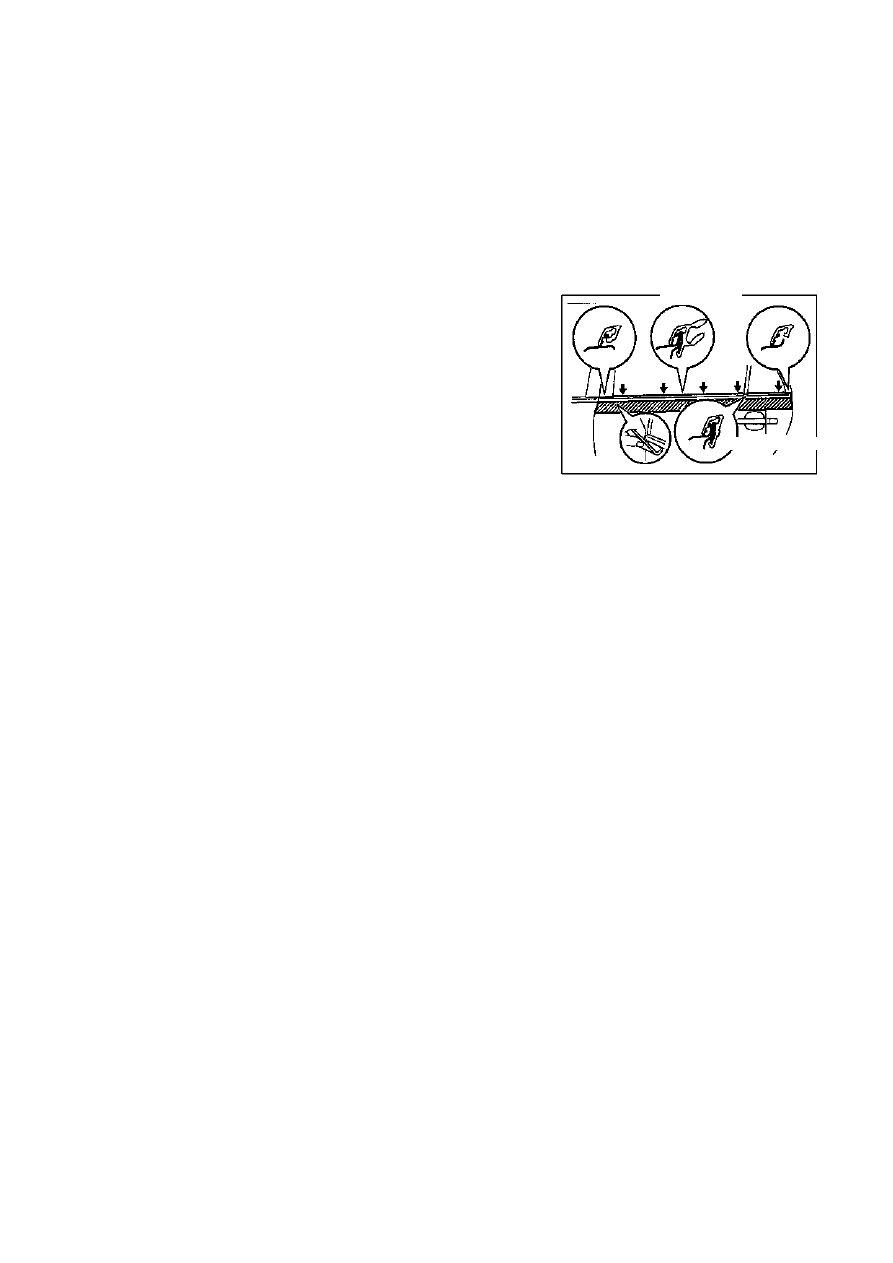

1. Снимите наружную ленту стекла левой передней двери
[68000158] (рис.892).

(a) Прикрепите клейкую ленту на нижнюю часть стекла левой

передней двери.

(b) Используйте скребок для снимания наружной ленты стекла

левой передней двери.
Совет: оберните поверхность скребка изолентой.



Защитная

лента



Рис.892.



381

Наружная/внутренняя облицовка--Наружная лента стекла левой задней двери



Наружная лента стекла левой задней двери
Замена



Совет:
•  При сборке используйте обратную разборке последовательность. По отдельным

элементам имеются дополнительные указания.

•  Процедура замены правой стороны идентична

левой.
1. Снимите наружную ленту стекла левой задней двери

[68000196] (рис.893).
(a) Прикрепите клейкую ленту на нижнюю часть стекла

левой задней двери.

(b) Используйте скребок для снимания наружной ленты

стекла левой передней двери.
Совет: оберните поверхность скребка изолентой.

Защитная лента

Рис.893.
