УСТРОЙСТВО КОНТРОЛЯ ВИБРАЦИИ ТИПА ВСВ-350В

Описание

Устройство (рис. 97) предназначено для измерения и контроля уровня вибрации, пределов всплытия и осевого смещения вала турбоагрегатов, компрессорного и другого вращающегося оборудования.

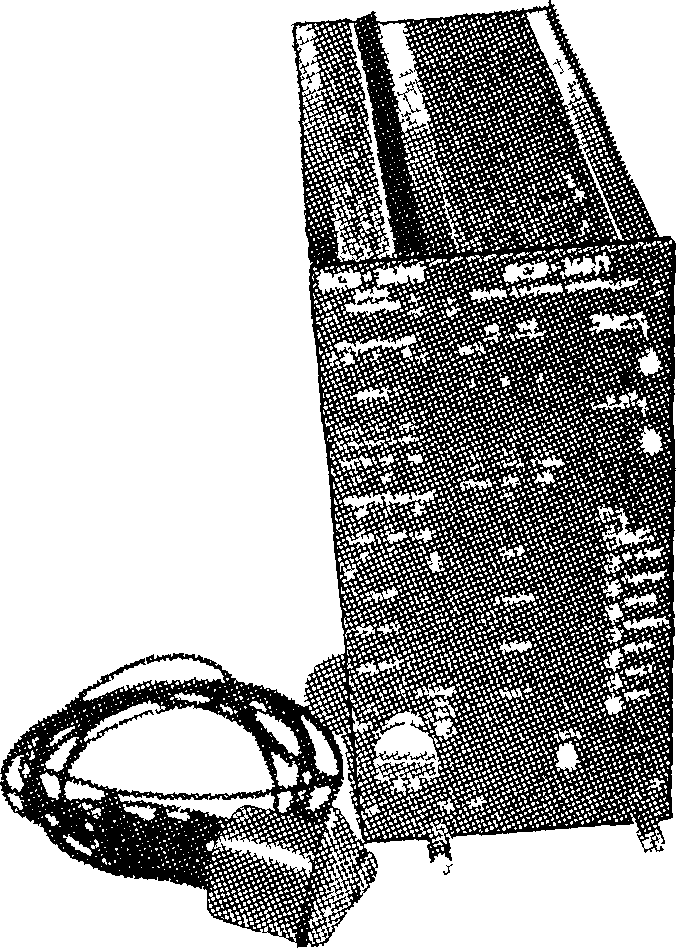

Рис. 97. Устройство контроля вибрации типа ВСВ-350В
Устройство состоит из двухканального измерительного блока, двухканального выносного генератора, двух вихретоковых датчиков.

Функциональные возможности устройства: измерение относительного вибросмещения вала; измерение статического смещения вала; формирование аналоговых выходных сигналов; подключение регистрирующих приборов; выдача дискретных сигналов ("сухие" контакты реле) о превышении заданных уровней вибрации и статического смещения вала;

контроль исправности канала измерения.

Технические характеристики

Диапазон измерения относительного вибросмещения 25...250 мкм. Диапазон измерения статического смещения 1...2 мм. Основная приведенная погрешность измерения относительного вибросмещения и статического смещения не более 5%. Диапазон рабочих частот измерения относительного вибросмещения 10...500 Гц. Диапазон рабочих температур: для измерительного блока 5...50°С, для выносного генератора 5...70°С, для датчика 5...150°С. Питание - от сети переменного тока напряжением 220 В, частотой 50 Гц. Потребляемая мощность не более 8 В-А.

Габаритные размеры: измерительного блока 240х40х370, выносного генератора 120х100х70; датчиков 8х100 мм (с кабелем 1670 мм). Масса комплекта не более б кг.

В комплект поставки входят: устройство типа ВСВ-350В и инструкция по эксплуатации.

УСТРОЙСТВО КОНТРОЛЯ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ ТИПА ВСВ-351

Описание

Устройство (рис. 96) предназначено для контроля линейных перемещений узлов турбоагрегатов, осевой сдвиг валопровода, относительное расширение ротора и цилиндра, абсолютное тепловое расширение цилиндра.

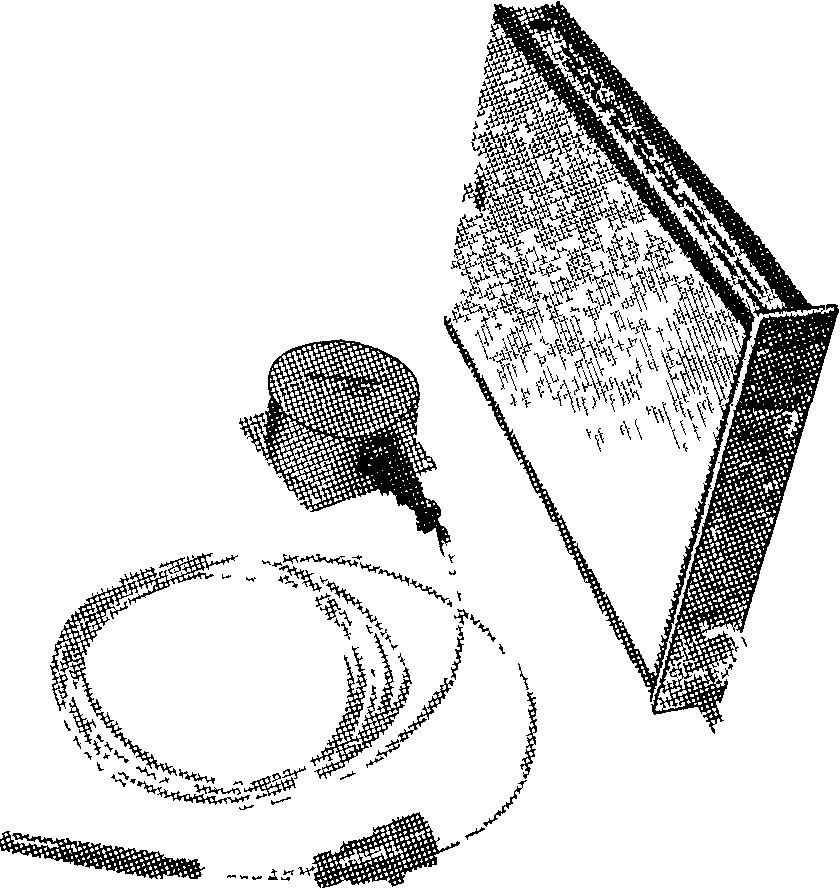

Рис. 95. Устройство контроля вибрации подшипников типа ВСВ-350П

Устройство состоит из трехканального измерительного блока и трех пьезоэлектрических датчиков вибрации

Функциональные возможности устройства измерение СКЗ виброскорости; формирование аналоговых выходных сигналов, подключение регистрирующих приборов, выдача дискретных сигналов (цифрового уровня и "сухие" контакты реле) о превышении заданных уровней вибрации; контроль исправности каналов измерения.

Технические характеристики

Диапазон измерения СКЗ виброскорости 1...16 мм/с Диапазон рабочих частот измерения СКЗ виброскорости 10 ..500 (10..,1000) Гц. Основная приведенная погрешность измерения СКЗ виброскорости не более 5%. Диапазон рабочих температур: для измерительного блока 5...50°С, для датчиков 5...100°С. Питание - от сети переменного тока напряжением 220 В, частотой 50 Гц. Потребляемая мощность не более 8 В А.

Габаритные размеры' измерительного блока 240х40х370, датчика 42х56 мм Масса комплекта не более 3 кг.

В комплект поставки входят: устройство типа ВСВ-350П и инструкция по эксплуатации.
