ШУМОМЕР МАЛОГАБАРИТНЫЙ ТИПА ШМ-1М1

ШУМОМЕР МАЛОГАБАРИТНЫЙ ТИПА ШМ-1М1*

Описание

Шумомер (рис. 29) предназначен для измерения уровня звука и параметров шума на промышленных предприятиях, в лабораторных и полевых условиях. Может использоваться органами санэпидемстанции, институтами охраны и гигиены труда, лабораториями и службами техники безопасности предприятий при контроле уровня шума на рабочих местах и разработке мероприятий по их снижению до допустимых норм.

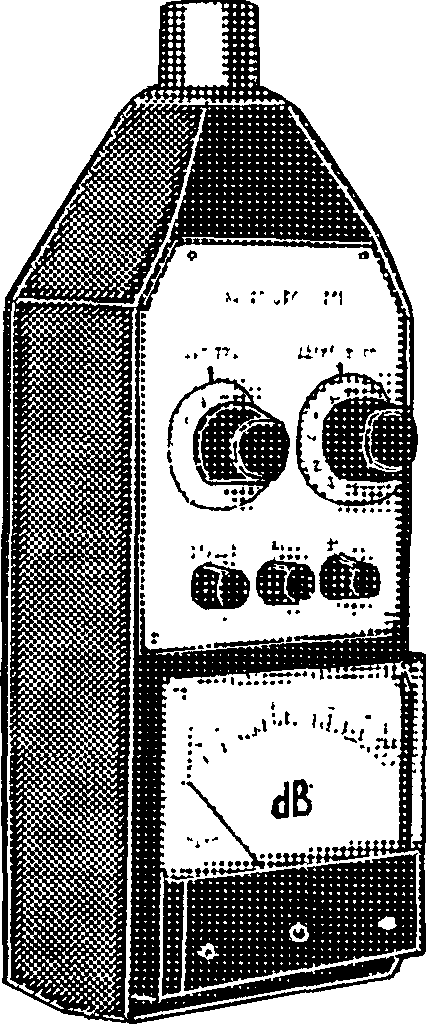

Рис. 29. Шумомер малогабаритный типа ШМ-1М1
Принцип работы устройства основан на преобразовании звуковых колебаний исследуемых объектов в пропорциональные им электрические сигналы, которые затем усиливаются и измеряются с помощью измерительного прибора. В качестве преобразователя звуковых колебаний в электрические сигналы используется конденсаторный микрофон, обеспечивающий точные результаты измерений.

Технические характеристики

Класс точности 2. Рабочий диапазон частот 20... 8000 Гц. Верхний предел динамического диапазона 140 дБ. Нижний предел при частотной характеристике: А и В 25 дБ; С и Лин 30 дБ. Коэффициент амплитуды входных сигналов не менее 5. Среднее квадратичное значение номинального напряжения на входном гнезде шумомера 1 В. Питание-от двух батарей напряжением 3 В. Ток, потребляемый шумомером, не более 100 мА.

Габаритные размеры: измерительного прибора 92х74х238 мм; капсюля микрофонного конденсаторного М 101 023,77х19 мм. Масса измерительного прибора 0,85 кг.

Полный средний срок службы шумомера не менее 8 лет при работе в течение года не более 12 000 ч. Время непрерывной работы не более 10 ч.

Условия эксплуатации: температура окружающей среды -Ю...+50°С; относительная влажность 90% при 30°С.

В комплект поставки входят: измерительный прибор, соединительное устройство, капсюль микрофонный конденсаторный типа Ml 01, экран П11, рефлектор П7, комплект ЗИП, эксплуатационная документация.

ПРЕОБРАЗОВАТЕЛЬ ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ВИБРОИЗМЕРИТЕЛЬНЫЙ ТИПА Д-14
Описание

Предназначен для преобразования механических колебаний в электрические сигналы, пропорциональные ускорению колеблющегося объекта.

Вибропреобразователь используется совместно с виброизмерительными устройствами для измерения параметров вибрации в заводских и лабораторных условиях.

Технические характеристики
Рабочий диапазон 10 000 Гц. Действительное значение коэффициента преобразования вибропреобразователя на частоте 1000 Гц 2 мВ-с^"1. Электрическое сопротивление изоляции в нормальных условиях 1 ГОм. Электрическая емкость вибропреобразователя с кабелем 1100...1700 пф. Неравномерность частотной характеристики в диапазоне частот 1000...8000 Гц относительно уровня выходного сигнала на частоте 1000 Гц не более 10 %, в диапазоне 8000...10 000 Гц не более 15 %. Относительный коэффициент поперечного преобразования 10 %, Нелинейность амплитудной характеристики 1200 м/с2 не более 10 %.

Габаритные размеры 23х16 мм. Масса 0,015 кг. В комплект поставки входят: преобразователь типа Д-14 и технический паспорт
