Описание
Предназначены
для дистанционного измерения частоты вращения валов главных
судовых двигателей с отсчетом показаний по цифровому табло
показывающего прибора. Тахометры устанавливают на судах.
Тахометры состоят из следующих блоков:
преобразователя Г113, преобразователя
промежуточного Р1814, прибора показывающего Щ1481, приборов
показывающих Ml 619 и Ml 850.
Тахометры эксплуатируются совместно с
установленными на валах роторами.
Технические характеристики
Число зубьев ротора 30...300 для диаметров валов 40...1125 мм.
Диапазоны измерений 100...40000 об/мин.

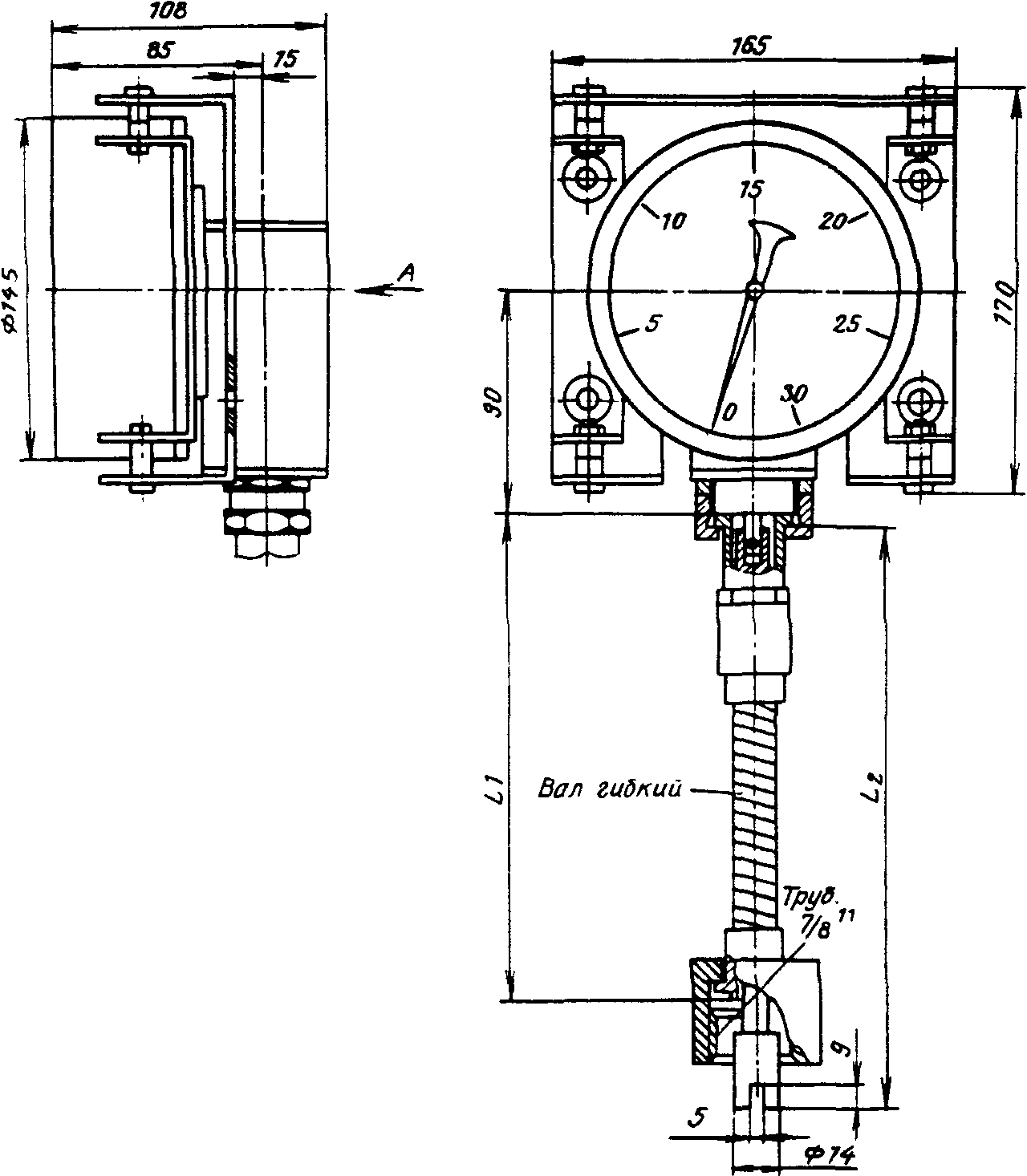

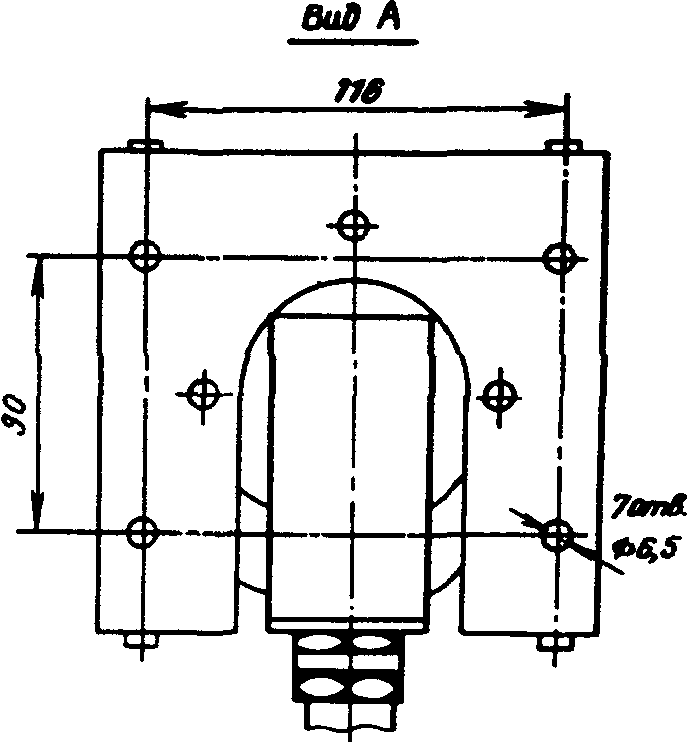

Рис. 49. Габаритно-монтажный чертеж тахометра, подсоединяемого к
объекту измерения с помощью гибкого вала:
lj, ММ |
160±2 |
210±2 |
220 ±2 |
270 ±2 |
320 ±2 |
370±2 |
540 ±2 |
570±3 |
820 ±3 |
1170±3 |
L^, мм |
190±2 |
240 ±2 |
250 ±2 |
300 ±2 |
350 ±2 |
400 ±3 |
570 ±3 |
600 ±3 |
850 ±3 |
1200±3 |
Масса, кг |
0,325 |
0,340 |
0,345 |
0,360 |
0,375 |
0,390 |
0,445 |
0,455 |
0,530 |
0,640 |
Конечное значение частоты сигнала первичного
преобразователя 1000 Гц для диапазона измерений 10000 об/мин и
2000 Гц - 20 000 и 40 000 об/мин. Диапазоны измерений 2,5 ...
100% частоты вращения вала, соответствующей конечному значению
диапазона измерений. Пределы допустимых основных приведенных
погрешностей 0,1 ... 0,5% в зависимости от числа зубьев ротора и
диапазона измерений.
Питание-от сети переменного тока: напряжение
220 В, частота 50 или 400 Гц. Потребляемая мощность 30 В-А.
Габаритные размеры и масса составных частей
тахометров приведены в табл. 12.
Таблица 12
Наименование и обозначение |
Габаритные |
Масса, кг |
составных частей
тахометров |
размеры, мм |
|
Первичный преобразователь
Г113 |
150х190х118 |
3 |
Промежуточный
преобразователь |
226х234х114 |
3,5 |
Р1814 |
|
|
Показывающий прибор Щ1481 |
160х160х300 |
5,5 |
Показывающий прибор Ml 619 |
120х120х130 |
1,2 |
Показывающий прибор Ml 850 |
200х200х145 |
3,5 |
в электрические сигналы с помощью ротора
первичного преобразователя, изготовленного из маг-нито-мягкого
материала и установленного на валу, и статора.
Полный срок службы 20 лет.
Тахометры нормально функционируют при температуре окружающего
воздуха 0 ... 55°С и относительной влажности 100% при 50°С.
В комплект поставки входят:
первичный преобразователь Г113, промежуточный преобразователь
Р1814, показывающий прибор Щ1481, одиночный комплект ЗИП,
техническое описание и паспорт. |
