Описание
Тахометры (рис.
42) предназначены для непрерывного измерения частоты вращения
валов машин и механизмов. Применяются в моторостроении,
станкостроении и других областях народного хозяйства.
Принцип действия основан на взаимодействии
магнитного поля вращающихся постоянных магнитов с индукционными
токами, наведенными этим полем в металлическом диске. В
результате этого взаимодействия возникает вращающий момент диска
(связанного со стрелкой), пропорциональный числу оборотов в
минуту вращающихся магнитов и уравновешиваемый
противодействующей пружиной.
Тахометр состоит из измерительного механизма
и привода, смонтированных в корпусе. При вращении
Рис. 43. Принципиальная схема тахометра типа
8ТМ
Вращающему
моменту чувствительного элемента противодействует момент
спиральной пружины 8, укрепленной
на оси б чувствительного элемента. На другом конце оси укреплена
стрелка 5, показывающая по равномерной шкале 4 частоту
вращения вала объекта.
Для повышения
устойчивости стрелки и улучшения отсчета показаний применено
демпфирование подвижной системы тахометра. Демпфер 7
представляет собой магнитный узел, состоящий из двух плат, в
нижнюю плату запрессованы магниты. Между торцами магнитов и
верхней платой расположен алюминиевый диск 3, укрепленный
на оси подвижной системы.
Тахометры выпускаются с односторонней шкалой
с левым направлением вращения приводного вала или с
двухсторонней шкалой и двухсторонним направлением вращения вала.
Технические характеристики
Пределы измерений, рабочие диапазоны измерений, коэффициенты
тахометров и диаметры циферблатов приведены в табл. 10.
Таблица 10
|
Пределы |
Рабочий |
диапазон |
|
|
Обозначе |
измере |
измерениг |
л, об/мин |
Кочффи |
Диаметр |
ние |
ний, |
|
|
циент |
цифер |
тахометра |
об/мин |
нижний |
верхний |
тахометра |
блата, MM |
8ТМО,1 |
5 100 |
30 |
100 |
101, |
56 |
|
|
|
|
151, |
|
|
|
|
|
20 1, |
|
|
|
|
|
301 |
|
8ТМО,5 |
25 500 |
150 |
500 |
21, 3 1 |
56,89 |
|
|
|
|
4 1, 6 1 |
|
8ТМ1 |
50 |
300 |
1000 |
1 1, 2 1 |
56,89 |
|
1000 |
|
|
3 1 |
|
8ТМ1,5 |
75 |
450 |
1500 |
1 1, 2 1 |
56,89 |
|
1500 |
|
|
|
|
8ТМ2 |
100 |
600 |
2000 |
11,12 |
56,89 |
|
5000 |
|
|
|
|
8ТМЗ |
150 |
900 |
3000 |
11,12, |
56,89 |
|
3000 |
|
|
1 3 |
|
8ТМ4 |
200 |
1200 |
4000 |
1 1 |
56,89 |
|
4000 |
|
|
|
|
8ТМО,06- |
5 60 |
20 |
60 |
25 1, |
89 |
0 |
|
|
|
501 |
|
8ТМ0.1-0 |
5 100 |
30 |
100 |
5 1, |
56 |
|
|
|
|
10 1, 15 1, |
|
|
|
|
|
201,30 1 |
|
8ТМ0.5 0 |
25 500 |
150 |
500 |
11, 21, |
56,89 |
|
|
|
|
31, 41, |
|
|
|
|
|
5 1 |
|
8ТМ1-0 |
50 |
300 |
1000 |
11, 12, |
56,89 |
|
1000 |
|
|
21, 3 1 |
|
8ТМ1,5-0 |
75 |
450 |
1500 |
11,13, |
56,89 |
|
1500 |
|
|
21 |
|
8ТМ2-0 |
100 |
600 |
2000 |
11, 12, |
56,89 |
|
2000 |
|
|
1 4 |
|
8ТМЗ-0 |
150 |
900 |
3000 |
11, 12, |
56,89 |
|
3000 |
|
|
1 3, 1 6 |
|
Примечания 1
Под коэффициентом тахометра понимается отношение значения
входной частоты вращения к значению частоты, показываемой
тахометром 2 Тахометры, в обозначении которых после тире стоит
"О", имеют двухстороннюю шкалу
Класс точности 1,0. Габаритные размеры
тахометра приведены на рис. 44. Масса тахометра с диаметром
циферблата 89 мм не более 0,6 кг.
Вероятность безотказной работы за 2000 ч
равна 0,94.

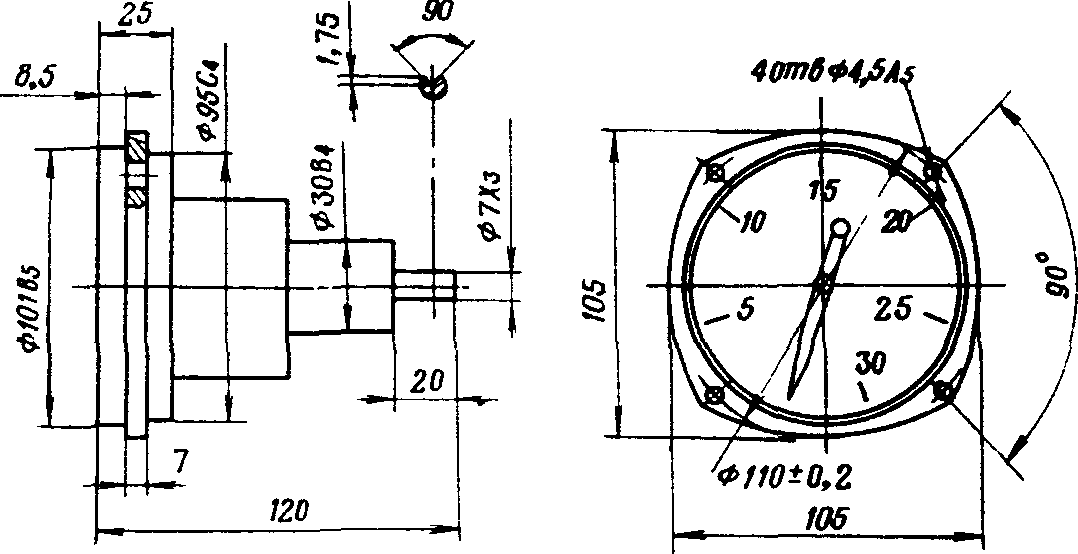

Рис. 44. Габаритные и монтажные размеры
тахометра типа 8ТМ с диаметром циферблата 89 мм
Тахометры предназначены для работы при
температуре окружающего воздуха -40 ... +50°С и относи
тельной влажности до 80%. В тропическом исполнении относительная
влажность до 95 % при 40°С.
Тахометры
устойчивы к воздействию вибрации с ускорением до 20 м/с2 в
диапазоне частот 5 ... 80 Гц.
В комплект поставки
входят: тахометр, паспорт, техническое описание; инструкция по
эксплуатации. |
