ТАХОМЕТР ЭЛЕКТРОННЫЙ ТИПА ТЭ-2

Описание

Тахометр (рис. 85) предназначен для измерения угловой и линейной скоростей вращения частей машин и механизмов способом непосредственного присоединения и методом бесконтактного измерения.

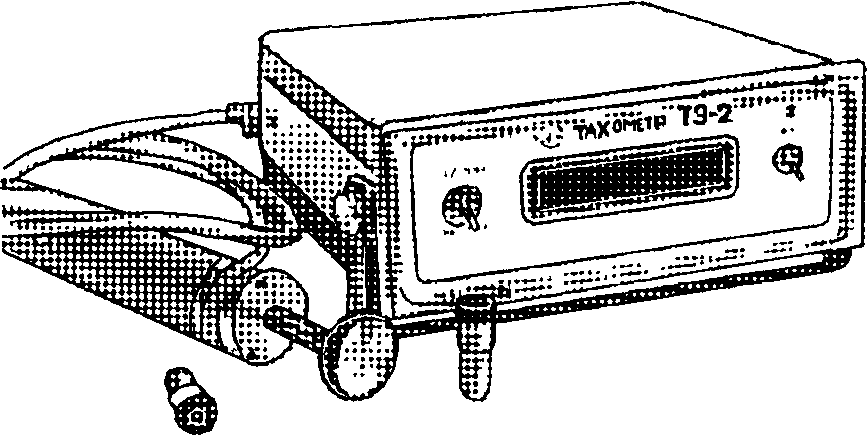

Рис. 85. Тахометр электронный типа ТЭ-2

Прибор используется в лабораторных и производственных условиях.

Принцип работы тахометра основан на измерении периода импульса, приходящего за один оборот вала контролируемого, путем заполнения этого периода импульсами известной частоты и последующего их подсчета.

Тахометр, общий вид которого представлен на рис. 86, состоит из блока обработки и датчика, соединенных кабелем.

Рис. 86. Габаритный чертеж тахометра типа ТЭ-2

Датчик состоит из вращающегося вала с насадкой для контактного присоединения к контролируемому механизму и формирователя сигнала числа оборотов, выполненный в виде оптической пары светодиод-фото-диод. Формирователь сигнала частоты вращения управляется шторкой, укрепленной на вращающемся валу датчика.

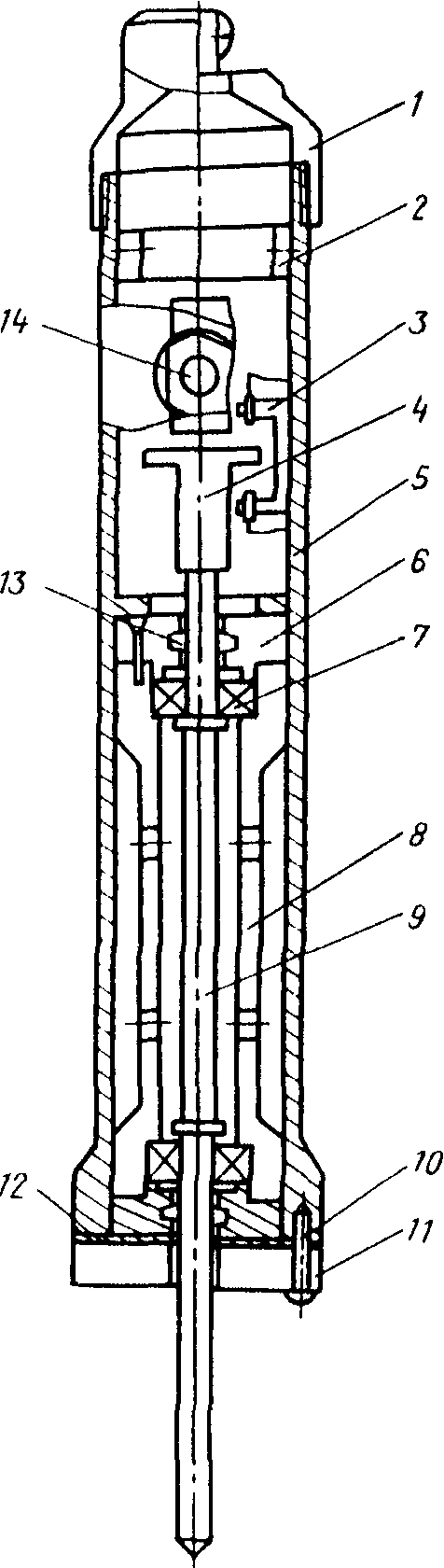

Датчик типа Т1 (рис. 87) состоит из корпуса 5, в верхнем отсеке которого установлены оптическая пара 3, кнопка "Пуск" 14 для запуска блока обработки в

В нижнем отсеке корпуса 5 установлены механизм вращения, состоящий из корпуса 8, в котором с помощью двух радиальных шарикоподшипников 7 установлен вал 9. Фиксация шарикоподшипников в корпусе 8 осуществлена с помощью двух втулок 6, имеющих канавки для установки уплотнительных фетровых сальников 13. На оси 9 установлена шторка 4 для управления оптической парой. Механизм вращения крепится в корпусе 5 через уплотнитель-ное кольцо 12, крышкой 10, посредством четырех винтов 11.

Перед измерением на вал датчика с помощью крепежного винта устанавливается сменная насадка, необходимая для контактного соединения с контролируемым вращающимся механизмом.

Датчик типа Т2 (рис. 88) для бесконтактного измерения угловой скорости состоит из корпуса /, в нижнюю часть которого ввинчен наконечник 3. В наконечнике установлена оптическая пара 4, контактная планка 5 для электрического монтажа оптической пары, кнопка "Пуск" б и кронштейн для крепления

кабеля 2.

Датчик управляется цветоконтрастной меткой 7, нанесенной на торец контролируемого вала 8 в виде сектора размером 160 ... 200°.

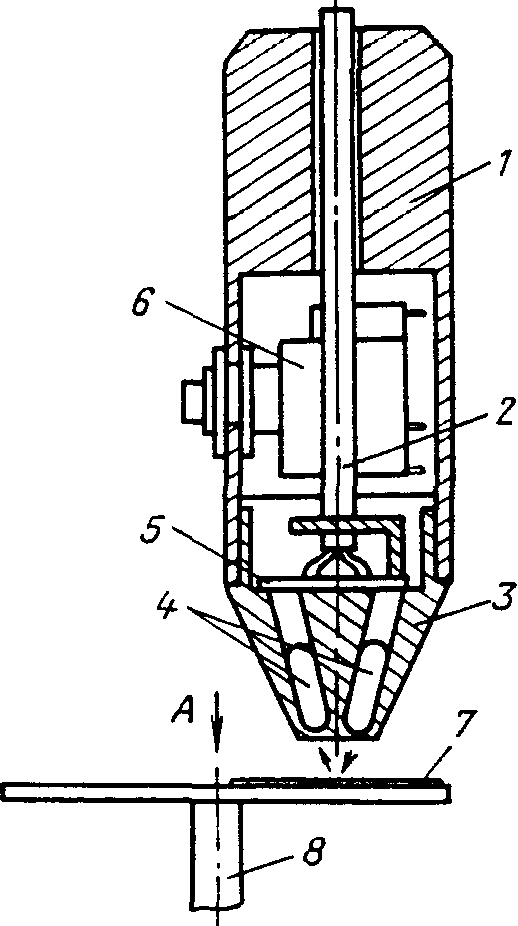

Рис. 88. Датчик типа Т2

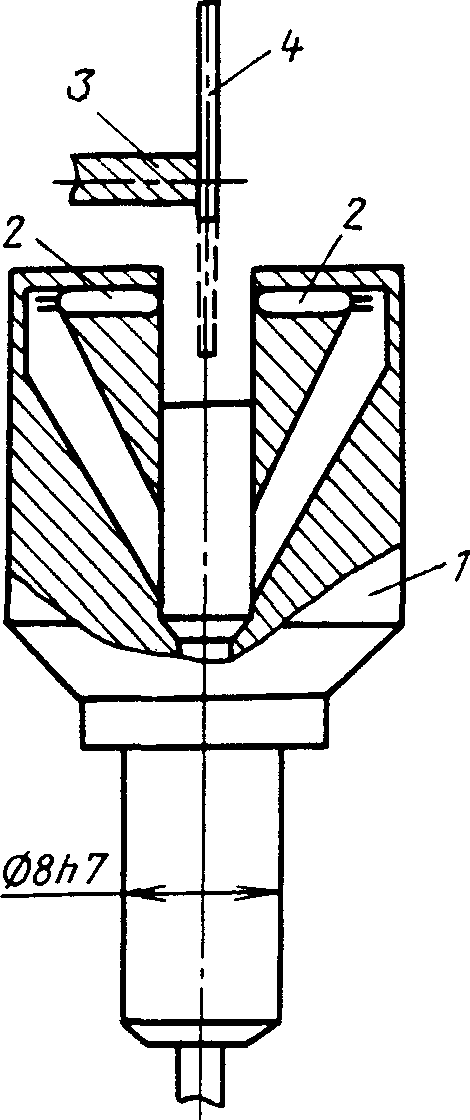

Рис. 89. Датчик типа ТЗ

Датчик типа ТЗ (рис. 89) для бесконтактного измерения угловой скорости вращения состоит из корпуса 1 с присоединительным размером 0 8h7, в котором соосно размещены свето- и фотодиод 2,

образующие оптическую пару, которая формирует сигнал о величине угловой скорости контролируемого вала 3. Контролируемый вал оснащен диском 4, который имеет щель в виде сектора размером 180°. Блок обработки выполнен в виде автономного

прибора.

На передней панели прибора расположен шестиразрядный индикатор результата измерения, тумблер включения питания, индикатор питания и тумблер переключения режимов работы W/V.

На задней панели прибора расположены разъемы для переключения соединительного кабеля, для присоединения датчика и подключения внешнего источника питания +7,5V, крышка отсека батарей питания и заводской номер.

Измерение производится автоматически после нажатия кнопки "Пуск", расположенной на датчике.

Блок обработки состоит из источника питания, микропроцессорного контроллера и схемы индикации.

Монтаж электрической части блока обработки выполнен с помощью печатного монтажа на одной печатной плате.

Источник питания содержит пять батарей питания (элемент 373).

Микропроцессорный контроллер содержит генератор тактовых импульсов, микропроцессор, оперативное и постоянное запоминающие устройства, дешифратор внешних устройств, таймер, схемы согласования и формирователь периода.

Схема индикации позволяет получить информацию о линейной и угловой скоростях с точностью до одного знака после запятой.

Технические характеристики

Диапазон измерения угловой скорости: способом контактного измерения 1 ... 20 000 об/мин; способом бесконтактного измерения до 40 000 об/мин. Диапазон измерения линейной скорости вращения 0,1 ... 350 м/с. Цена деления прибора 0,1 об/мин. Приведенная погрешность измерения угловой скорости не более 0,1%.

Диаметр сменной насадки при измерении линейной скорости 31,831 ±0,005 мм. Длина соединительного кабеля между блоком обработки и датчиком 1,2 м. Расстояние от окна датчика тахометра до поверхности контролируемого вала при бесконтактном способе измерения 3 ... 15 мм. Время непрерывной работы прибора в режиме контактного измерения в диапазоне 5000 ... 20 000 об/мин не более 10 мин.

Питание прибора автономное от батарей или от внешнего источника +7,5 В. Потребляемая мощность в режиме измерений 3 Вт, в режиме индикации 0,1 Вт.

Габаритные размеры: блока обработки 210х90х190 мм; датчика 036х165 мм. Масса, соответственно: 2 кг; 0,5 кг.

Вероятность безотказной работы в течение 2000 часов при доверительной вероятности 0,8 не менее 0,92.

Тахометр предназначен для работы при температуре окружающего воздуха Ю...35°С, относительной влажности 80 % при 35°С и атмосферном давлении 104 кПа.
