Описание
Счетчик (рис.
69) предназначен для счета и индикации на имеющемся табло
количества срабатываний работающего совместно с ним концевого
выключателя, который может быть установлен либо на конвейере для
подсчета изделий, либо на турникете для посчета людей, либо на
другой подобной установке.
СЕТЬ

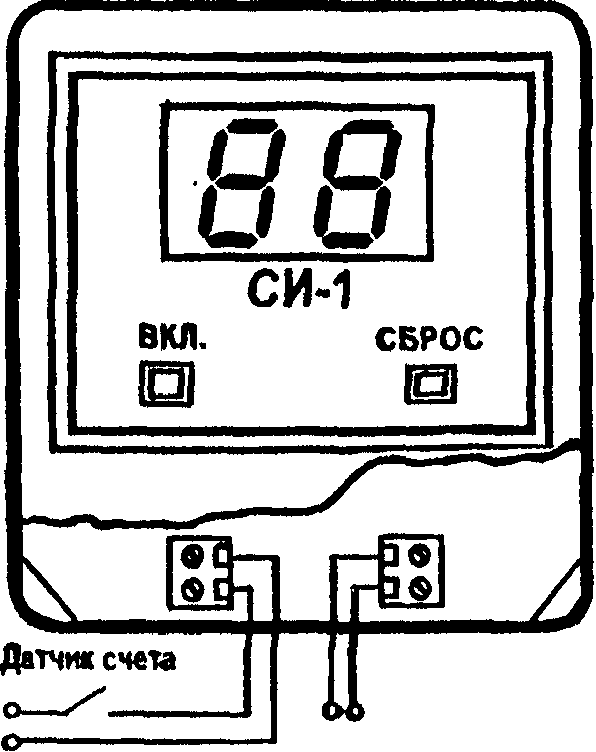

Рис. 69. Счетчик
импульсов типа СИ-1
Индикация осуществляется двухразрядным
семисегментным дисплеем красного свечения с высотой знака равной
20 мм.
Счетчик оснащен встроенным выключателем
питания, а также кнопкой СБРОС, предназначенной для обнуления
показаний прибора.
Структурная
схема представлена на рис. 70. Назначение элементов схемы: 1-контактный
датчик, формирующий импульсы счета; 2-формирователь
импульсов, предназначенный для согласования сигналов,
поступающих с датчика счета с входными уровнями счетчика
импульсов; 3-блок
питания; 4,
5 - двоично-десятичные
счетчики соответственно младшего
и старшего разрядов; б,
7 - дешифраторы
выходных сигналов счетчиков младшего и старшего разрядов; 8,
9 - семисегментные
цифровые светодиодные индикаторы.
Технические характеристики
Длина линии связи до концевого выключателя 20 м. Диаметр провода
линии связи не менее 0,5 мм. Вид монтажа настенный или
настольный. Питание - от сети переменного тока: напряжение 220
В, частота 50 Гц. Потребляемая мощность 10 В-А. Напряжение
питания концевого выключателя 220 В. Габаритные размеры
150х150х80 мм. Масса 0,5 кг.
Счетчик нормально работает при температуре
окружающего воздуха 0...40°С и относительной влажности 95% при
35°С.
В комплект поставки входят: счетчик и
технический паспорт. |
