ТАХОМЕТР ЭЛЕКТРОННЫЙ ТИПА ТЭ-Д |
|
Описание Тахометр (рис. 78) предназначен для непрерывного дистанционного измерения частоты вращения частей машин и механизмов с представлением результатов на пятиразрядном цифровом индикаторе. Работа тахометра основана на
счетно-импульсном принципе. Дистанционность показаний тахометра
обеспечивается передачей импульсного сигнала от Рис. 80. Схема электрическая принципиальная первичного преобразователя типа ППЭ-Д Электрическая принципиальная схема первичного преобразователя приведена на рис. 80. При открывании оптического канала оптопары от излучающего диода V2 поток инфракрасного излучения падает на фотодиод V3. Через фотодиод начинает протекать ток в базу транзистора V4. Транзисторы V4, V5 и V6 открываются и переходят в режим насыщения. Коллектор транзистора V6 питается через излучающий диод V2 от стабилизатора тока показывающего прибора; поэтому в цепи питания первичного преобразователя получается провал напряжения, который соответствует логическому "О". При закрытом оптическом канале фотодиода V3 ток не протекает, транзисторы V4, V5, V6 находятся в закрытом состоянии. При вращении диска его зубья периодически прерывают излучение в оптическом канале оптопары, поэтому в цепи питания первичного преобразователя получаются импульсы напряжения. Частота импульсов напряжения в цепи питания первичного преобразователя определяется выражением / = -^., где п-частота вращения вала первичного преобразователя, об/мин; z-количество зубьев диска. Работа показывающего прибора основана на принципе подсчета количества импульсов, поступающих от первичного преобразователя за определенный интервал времени, узлом цифровой обработки и выдачи результата в цифровом виде с помощью узла индикации. В зависимости от коэффициента тахометра первичные преобразователи выпускаются двух типов: ППЭ-Д1 и ППЭ-Д2. Показывающие приборы выпускаются одного типа-ТЭ-Д. Первичные преобразователи работают с одним или двумя показывающими приборами. Показывающие приборы и однотипные первичные преобразователи соответственно взаимозаменяемы. Устройство

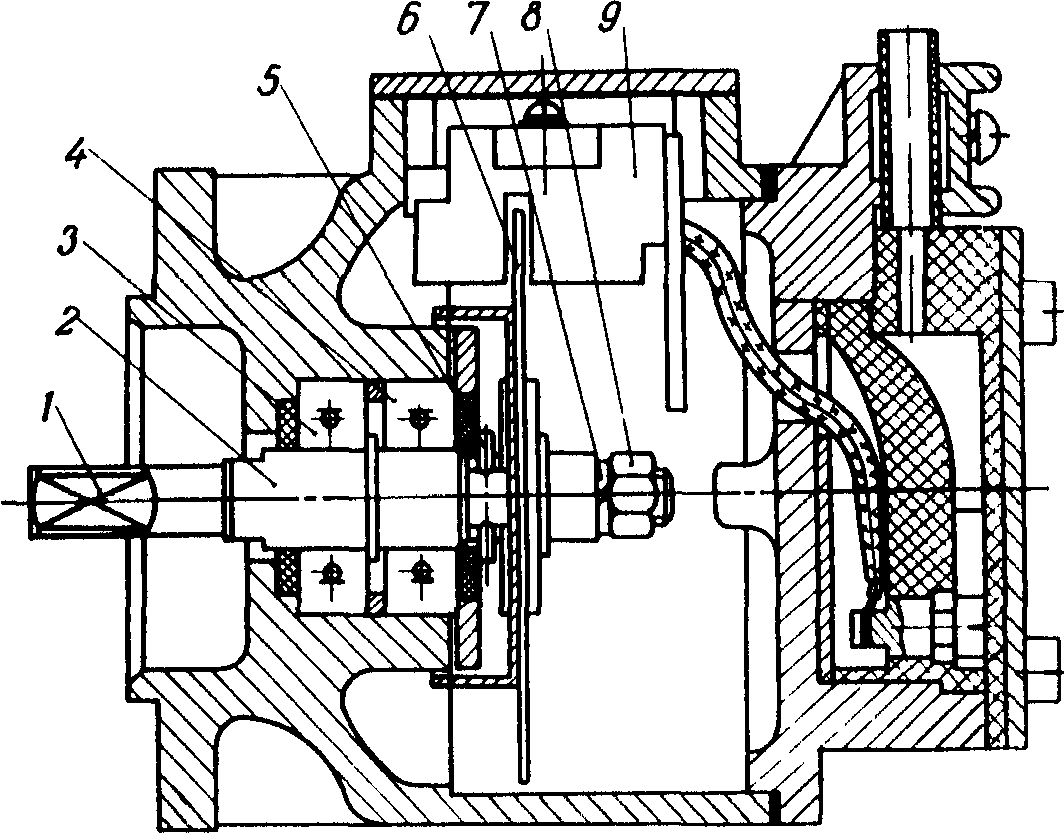

первичного преобразователя показано на рис. 81. Передача
вращения от приводного вала объекта на вал 2 первичного
преобразователя осуществляется с помощью хвостовика I. Вал
вращается в шарикоподшипниках 3 и 4. На
вал с помощью штифта 5, шайбы
7 и гайки 8 крепится
диск б, который представляет собой зубчатое колесо. Диск
вращается в щели держателя оптопары 9. В первичном
преобразователе ППЭ-Д1 установлен диск с 30 зубьями, а в
первичном преобразователе ППЭ-Д2-с 60 зубьями.

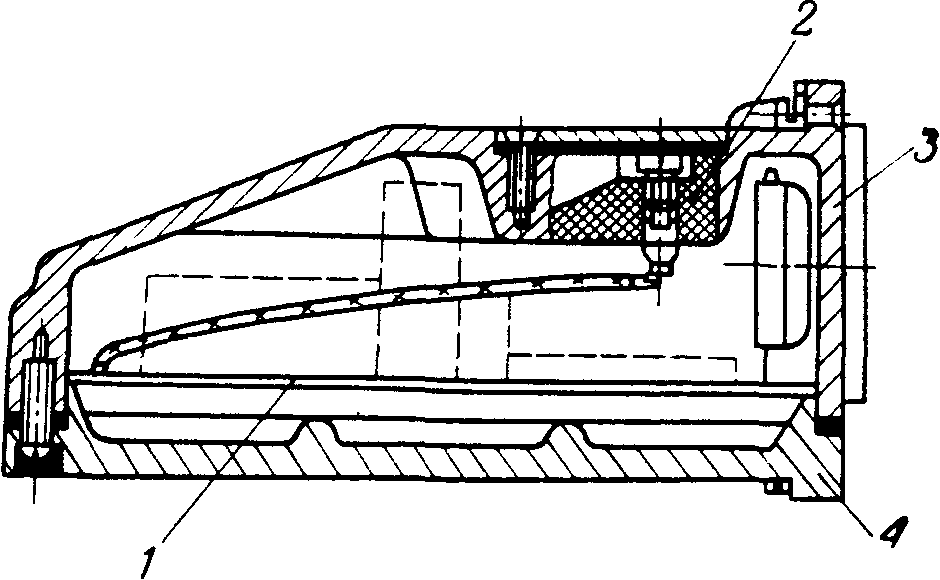

Рис. 82. Конструкция показывающего прибора типа ТЭ-Д Исполнение обыкновенное, экспортное и тропическое. Технические характеристики
Дискретность измерений 1 об/мин. Высота цифр индикатора 5,5 мм.
Диапазон измерений, коэффициент тахометра в зависимости от типа
первичного преобразователя указаны в табл. 17.
Рис. 81. Конструкция преобразователя типа ППЭ-Д Показывающий прибор (рис. 82) состоит из электронного блока 1, помещенного внутри корпуса 3, крышки 4 и колодки 2. Рис. 83. Габаритно-монтажный чертеж преобразователя типа ППЭ-Д Максимальная частота вращения вала первичного преобразователя не более 5000 об/мин. Класс точности 0,1; 0,5. Длительность цикла измерения 2 с. Дистанционность 100 м. Питание-от сети постоянного тока напряжением 24 В или от выпрямителя без фильтрации выпрямленного тока со средним значением выпрямленного напряжения 27 В. Таблица 17
* Под коэффициентом тахометра понимается отношение значения входной частоты вращения к значению частоты вращения, показываемой прибором. Установленная безотказная наработка 3500 ч. Средняя наработка на отказ 40 000 ч. Полный средний срок службы 12 лет. Гарантийный срок службы 5,5 лет. Габаритные размеры показывающего прибора и первичного преобразователя указаны на рис. 83 и 84. Масса: первичного преобразователя 0,55 кг; показывающего прибора 0,48 кг; переходной коробки 0,06 кг. |
