Тахометр (рис. 59) предназначен для измерения частоты вращения частей и
механизмов, имеющих центровочные элементы.
Рис. 59. Тахометр часовой типа ТЧ1 -Р
Технические характеристики
Пределы измерений частоты вращения тахометра 50 ... 1000 об/мин. Класс
точности 1,0. Допустимая основная погрешность измерений частоты вращения
±1% верхнего предела измерений.
Габаритные размеры 113х90х25 мм. Масса тахометра с наконечником 0,3 кг.
Вероятность безотказной работы в течение 2000 ч не менее 0,92.
Диапазон рабочих температур -1...+50°С.
ТАХОМЕТР
ЭЛЕКТРОННЫЙ ТИПА 2ТЭЗО*
Описание
Малогабаритный

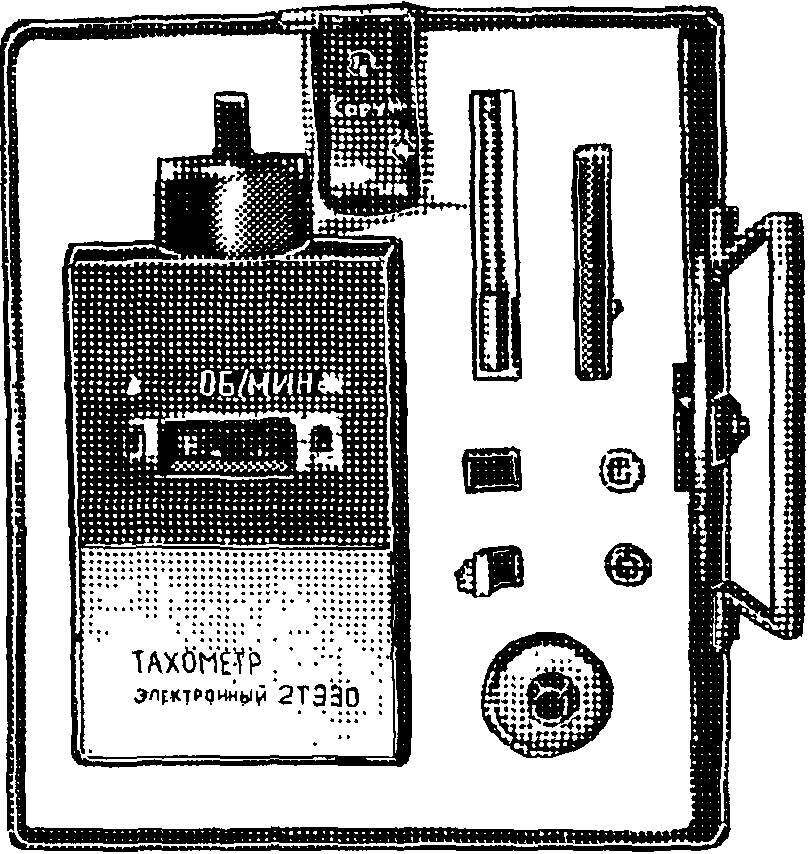

электронный цифровой тахометр (рис. 60) предназначен для
визуального эпизодического контроля частоты вращения валов,
механизмов и машин в стационарных и полевых условиях.
Технические характеристики
Отсчет показаний цифровой четырехразрядный. Предел измерений 100
... 30 000 об/мин. Класс точности 0,2. Время индикации 2 с.
Напряжение тока питания (9 _^) В- Средний ток потребления не
более 0,03 А. Характеристики выходного сигнала внешнего датчика
частоты вращения: количество импульсов за один оборот вала 15,
частота до 7500 Гц; амплитуда 0,1 ... 8,0 В при активной
нагрузке от 2 кОм и выше;
форма кривой практически синусоидальная.
Габаритные размеры 36х87х176 мм. Масса не более 0,45 кг.
Вероятность безотказной работы в течение 2000 ч не менее 0,9.
Средний срок службы не менее 10 лет.
