ТАХОМЕТРЫ





ТАХОМЕТР ТИПА ТЭ1811


Описание


Предназначен для измерения частоты вращения вала турбокомпрессоров. Тахометр включает в себя:

первичный и промежуточный преобразователи, показывающий прибор.

Технические характеристики
Конечные значения диапазонов измерений 30 000 и 60 000 об/мин. Начало диапазона составляет 5% конечного значения. Класс точности 1,5. Число зубцов ротора 6. Тахометр выдает импульсное напряжение до 5,25 В с частотой пропорциональной частоте вращения вала.

Питание - от сети переменного тока напряжением 220 В, частотой 50 Гц или постоянного напряжением 24 В.

Габаритные размеры: первичного преобразователя 26х26х160 мм; промежуточного преобразователя 224х234х114 мм; показывающего прибора 120х120х130 мм. Масса, соответственно, 0,3 кг; 3,4 кг;

1,2 кг.
В комплект поставки входят: первичный и промежуточный преобразователи, показывающий прибор и инструкция по эксплуатации.






ТАХОМЕТР ТИПА ТЭ1810

Описание

Предназначен для измерения частоты и определения направления вращения реверсивных и нереверсивных валов двигателей. Состоит из первичного и промежуточного преобразователей, показывающего прибора. Ротор устанавливается на коленчатом или распределительном валу, связанном с коленчатым валом механической передачей.

Технические характеристики

Конечные значения диапазонов измерений тахометров с ротором, установленным на валу: коленчатом 400...1500 об/мин; распределительном 800...1500 об/мин. Начало диапазона измерения

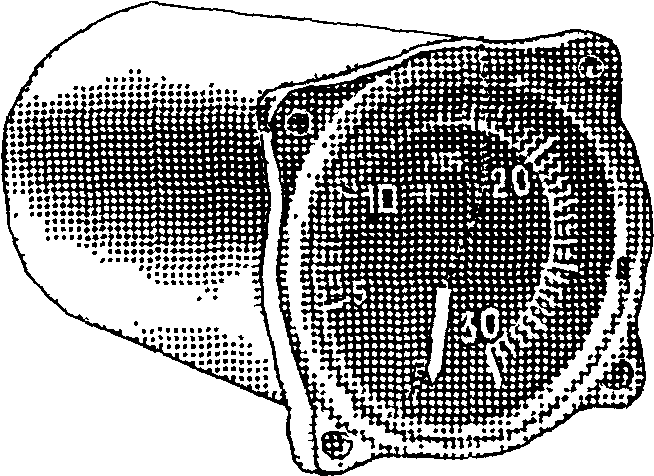

Рис. 35. Тахометр типа ТМиМ

Дистанционная передача вращения в тахометре основана на преобразовании первичным преобразователем частоты вращения вала объекта в электродвижущую силу и на свойстве трехфазных токов создавать вращающееся магнитное поле. Преобразование частоты вращения вала в угловое перемещение стрелки магнитоиндукционным измерительным узлом основано на взаимодействии магнитного поля вращающихся постоянных магнитов с индукционными токами, наведенными этим полем в металлическом диске. В результате этого взаимодействия возникает вращающий момент диска (связанного со стрелкой), пропорциональный частоте вращения магнитов, уравновешиваемый противодействующей

пружиной.

В зависимости от пределов измерения тахометры выпускаются следующих исполнений: ТМи1-М1;

ТМи1М; ТМи1,5; ТМи2-М1; ТМиЗ-Ml; ТМиЗМ-Ml;

ТМи4-М1; ТМи4М-М1; ТМиб. Состоят из первичного преобразователя и показывающего прибора, Первичные преобразователи выпускаются следующих исполнений: Д-1М, Д-2М, Д-1ММ, Д-2ММ. Показывающие приборы выпускаются однозначного с тахометрами исполнения. Первичный преобразователь Д-1М или Д-1ММ-с одним показывающим прибором, а первичный преобразователь Д-2М и Д-2ММ-с двумя показывающими приборами (рис. 36 и 37).

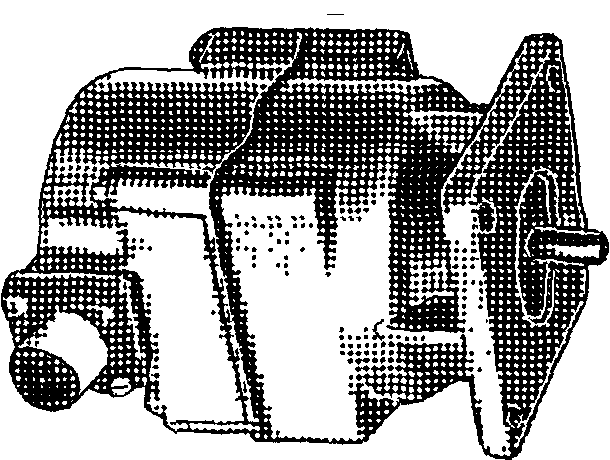

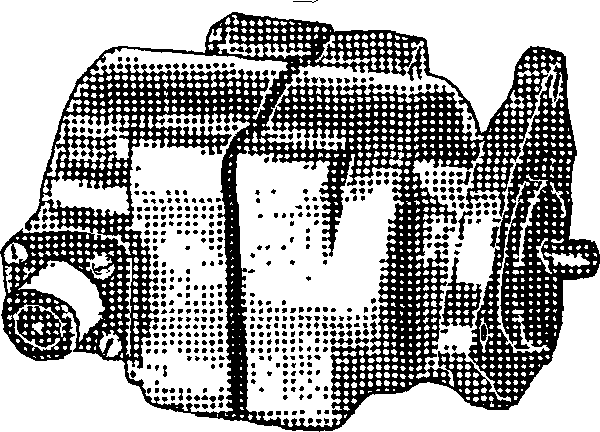

Рис. 37. Внешний вид первичных преобразователей типов Д-1ММ, Д-2ММ

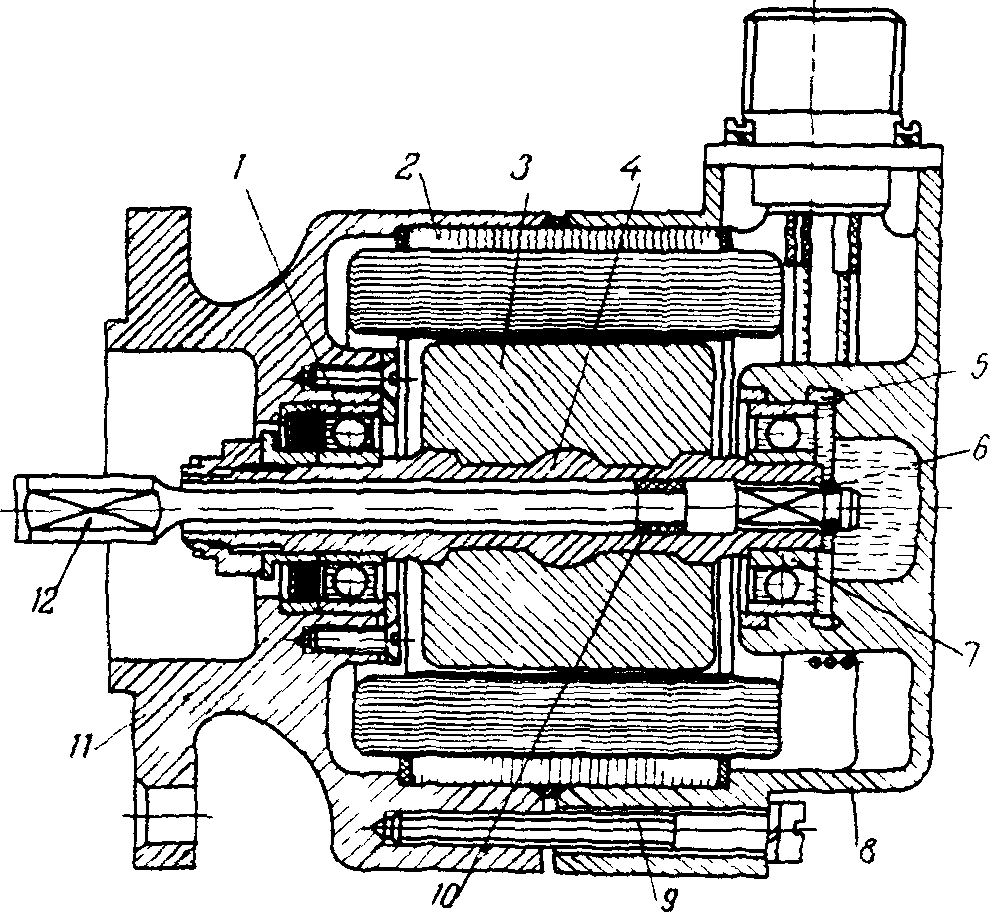

Рис. 38. Конструкция первичного преобразователя

Однотипные первичные преобразователи и показывающие приборы соответственно взаимозаменяемы.

Первичный преобразователь (рис. 38) представляет собой трехфазный генератор переменного тока с постоянным магнитом-ротором 3. Передача вращения от приводного вала объекта на ротор первичного преобразователя осуществляется с помощью хвостови^ ка 12, вставленного во втулку 4 и скрепленного с ней квадратом хвостовика и кольцом б. Между втулкой ротора и хвостовиком вставлен сальник 10, предотвращающий попадание смазки в полость первичного преобразователя. Ротор вращается в шарикоподшипниках / и 7, один из которых устанавливается в крышке 11, а другой-в крышке 8 и обойме 5. Обойма армирована в крышку при отливке. Крышки с помощью винтов 9 скрепляют статор 2 и ротор.

Показывающий прибор состоит из синхронного двигателя и измерительного механизма, смонтированного в корпусе.

Исполнение тахометров обыкновенное, экспортное и тропическое.

Технические характеристики

Пределы измерений, рабочие диапазоны измерений, коэффициенты тахометров указаны в табл. 8.

Таблица 8

Исполнение Пределы Рабочий Коэфф ициент
тахометра измерения, диапазон тахом етра*
  об/мин измерения,
    об/мин
ТМи1-М1 250 ... 2500 750 ... 2500 1 1
ТМиШ 125 ... 1000 300 ... 1000 2 1
ТМи1,5 250 ... 1500 450 ... 1500 1 1
ТМи2-М1 250 ... 2000 600 ... 2000 1 1
ТМиЗ-М! 300 ... 3000 900 ... 3000 1 1
ТМиЗМ-М! 500 ... 3000 900 ... 3000 1 2
ТМи4-М1 400 ... 4000 1200 ... 4000 1 1
ТМи4М-М1 500 ... 4000 1200 ... 4000 1 2
ТМиб 1000 ... 6000 1800 ... 6000 1 4

Под коэффициентом тахометра понимается отношение значения входной частоты вращения к значению частоты вращения, показываемой тахометром.

Шкала тахометра ТМи1-М1 отградуирована в процентах.

Допустимая основная погрешность тахометров в пределах рабочего диапазона измерений не более ±1%, а в остальной части шкалы-не более ±1,5% верхнего предела измерения. Отклонение стрелки показывающего прибора от нулевой отметки шкалы не более ±1% верхнего предела измерения.

Тахометр обеспечивает передачу показания от первичного преобразователя на расстоянии до 50 м. Сопротивление каждого из трех проводов, соединяющих первичный преобразователь с показывающим прибором, не более 0,8 Ом.

Междуфазовое напряжение первичного преобразователя Д-1М или Д-1ММ, нагруженного одним показывающим прибором, и первичного преобразователя Д-2М или Д-2ММ, нагруженного двумя показывающими приборами, после непрерывной работы в течение 1 мин при 1500 об/мин ротора первичного преобразователя, составляет 10,5 ... 12,5 В.

Габаритно-монтажные размеры показаны на рис. 39-41. Масса: показывающего прибора 0,55 кг;

первичного преобразователя 0,9 кг.

Средний срок службы не менее 10 лет.

Крепление первичных преобразователей Д-1М и Д-2М к приводу объекта осуществляется посредством трехушкового фланца, а Д-1ММ и Д-2ММ- посредством четырехушкового фланца.

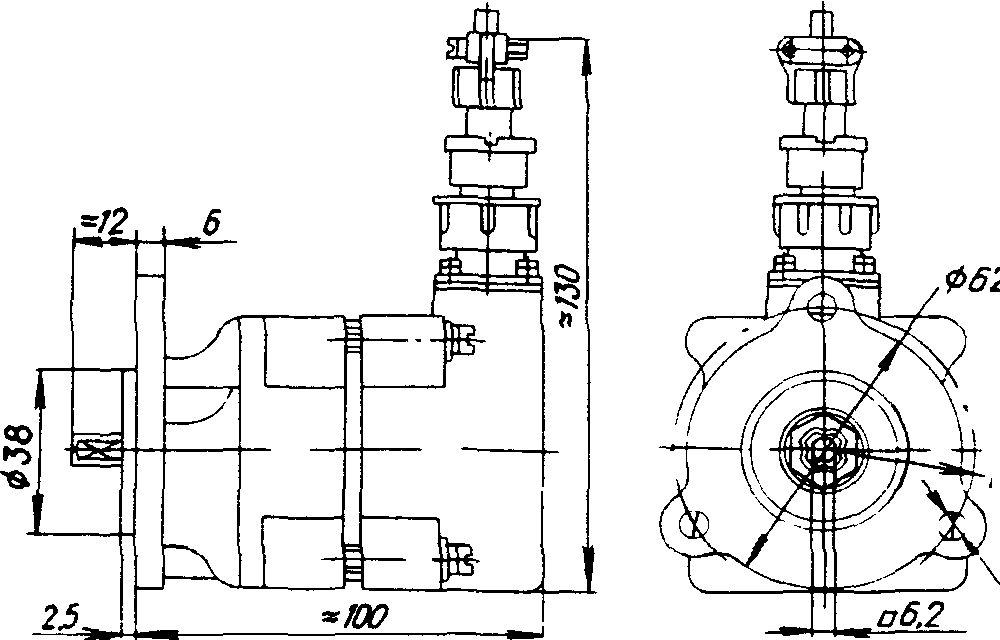

Рис. 39. Габаритно-монтажный чертеж первичных преобразователей типов Д-1М и Д-2М

Рис. 40. Габаритно-монтажный чертеж первичных преобразователей типов Д-1ММ и Д-2ММ

Показывающий прибор устанавливают в отверстие приборной доски с обратной стороны и закрепляют винтами.

Первичные преобразователи работают при температуре окружающего воздуха -50 ... +80°С и относительной влажности до 80%.

Показывающие приборы работают при температуре окружающего воздуха -50 ... +59°С и относительной влажности до 80%, а также относительной влажности до 95% при 35°С.

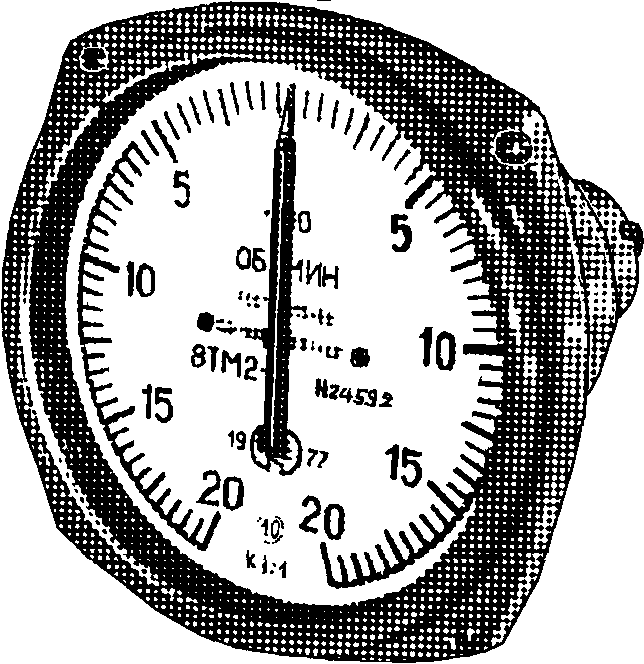

Рис. 42. Тахометр типа 8ТМ с диаметром циферблата 89 мм

Рис. 41. Габаритно-монтажный чертеж показывающего прибора типа ТМиМ

Тахометры работоспособны при взаимодействии на первичные преобразователи вибрации с частотой 10 ... 600 Гц и ускорением до 100 м/с2 и при воздействии на показывающие приборы вибрации с частотой 5 ... 120 Гц и ускорением до 20 м/с .

Тахометр комплектуется согласно табл. 9.

К тахометру прилагаются: паспорт на первичный преобразователь, паспорт на показывающий прибор, техническое описание и инструкция по эксплуатации. Допускается раздельная поставка первичных преобразователей и показывающих приборов.
