УСТРОЙСТВО ЛОДОЧНЫХ МОТОРОВ «ВИХРЬ»

УСТРОЙСТВО ЛОДОЧНЫХ МОТОРОВ «ВИХРЬ»

Моторы модели «Вихрь» выполнены по одной конструктивной схеме, отличие моторов мощностью 30 л.с. от моторов мощностью 25 л.с. заключается в увеличенном диаметре цилиндров и как следствие этого, блоки цилиндров, блоки головок, глушители, картера в части координат крепления блока цилиндров, поршни имеют соответствущие конструктивные отличия.
На моторах «Вихрь–25Р электрон», «Вхрь-30Р электрон» и «Вхрь-30 электрон» установлена электронная схема зажигания в отличие от маховичного магдино с механическими прерывателями на моторах «Вихрь-М», «Вихрь-30Р» и «Вихрь-30»
Моторы «Вихрь-30», «Вихрь-30 электрон» имеют систему электрозапуска.
Во всём остальном моторы имеют совершенно одинаковую конструкцию.
Моторы состоят из следующих узлов и систем: двигателя с поддоном, дейдвудной трубы, привода гребного винта (редуктора), подвески, топливной системы, системы электрооборудования, системы запуска.

5.1. Двигатель моторов «Вихрь»

(фиг. 3)

Картер двигателя (91) состоит из трёх частей, отлитых из алюминиевого сплава и соединяющихся между собой болтами. Они образуют две кривошипные камеры, в полостях которых вращаются кривошипы коленвала. Коренными опорами коленчатого вала являются шариковые подшипники (100, 102, 88), запрессованные в верхнюю и нижнюю части картера, и игольчатые подшипники (94) в средней части картера.
Для уплотнения кривошипных камер в верхней и нижней части поставлены сальники (86, 101)
Между собой кривошипные камеры разделены лабиринтным кольцом (92), запрессованным в средней части картера.
В средней части картера имеется канал, по которому рабочая смесь из карбюратора поступает в кривошипные камеры. Открытие канала в период впуска и закрытие его в период сжатия осуществляется золотниками (29) – текстолитовыми шайбами с секторными вырезами, которые вращаются совместно с коленчатым валом и прижимаются к картеру пружинными шайбами. Секторные вырезы на шайбах обеспечивают необходимые фазы впуска.
Блок цилиндров (19) изготавливается из алюминиевого сплава с запрессованными чугунными гильзами. В блоке выполнены продувочные каналы для подвода свежей смеси в рабочую полость цилиндров, выхлопные каналы для отвода отработавших газов и водяная рубашка для охлаждения.
Блок головок цилиндров (22) отливается из алюминиевого сплава и шпильками крепится к блоку цилиндров.
В блоке головок выполнены две камеры сгорания специальной формы и два резьбовых отверстия для ввёртывания свечей. Для охлаждения блока головок в нем выполнены водяная рубашка и два водяных канала для охлаждения зоны свечей.
Коленчатый вал двигателя (28) состоит из двух кривошипов, соединенных между собой с помощью торцевых шлиц и стяжного болта с внутренним шестигранником под спецключ. Каждый кривошип неразъемный, состоит из полуоси (с конусом под маховик и с квадратом под торсионный вал) и щеки с торцевыми шлицами.
При монтаже и демонтаже коленчатого вала закрепление необходимо производить по щекам.
Упор в полуоси недопустим, т.к. это приведёт к развороту полуосей и выходу коленчатого вала из строя.
Шатун стальной двутаврового сечения. Верхняя головка шатуна имеет бронзовую втулку под палец поршня. В нижней головке шатуна размещен роликовый подшипник.
Поршень (23) отлит из алюминиевого сплава. В верхней част имеются две канавки под чугунные поршневые кольца (21).
В каждой канавке имеется по одному стальному стопору для фиксации поршневых колец в таком положении, чтобы их замки не находились на одной линии (для лучшего уплотнения) и не совпадали с окнами гильзы во избежании поломки колец.
Поршневой палец (24) плавающего типа, фиксируется в поршне с обоих концов стопорными кольцами.
Поддон (32) отлит из алюминиевого сплава, крепится винтами к картеру двигателя и к блоку цилиндров.
С переднего и заднего торцев поддон имеет ручки для переноски мотора. К специальному кронштейну на поддоне крепится румпель (96) (рукоятка) управления.
В передней части поддона расположены: кнопка «стоп» (89), ручки подсоса карбюратора (87) и тяги реверса (77).

5.2. Дейдвудная труба моторов «Вихрь» (фиг. 3)

Дейдвудная труба (40) является элементом, соединяющим двигатель, редуктор и подвеску. Выполнена из алюминиевого сплава. В кронштейнах дейдвудной трубы запрессованы резиновые амортизаторы для соединения с подвеской. У моторов мощностью 30 л.с. внутри дейдвудной трубы расположен выхлопной насадок (111).

5.3. Привод гребного винта моторов «Вихрь»

(фиг. 3 и 4)

Гребной винт (53) приводится во вращение через реверсивный конический редуктор, понижающий обороты винта в отношении 14:24 к оборотам вала двигателя.
Корпус редуктора (52) крепится тремя винтами к нижнему фланцу дейдвудной трубы.
Вращение валу редуктора передаётся с помощью эластичного торсионного вала (37).
Реверс осуществляется перемещением муфты (65) по шлицам вала гребного винта (59) до зацепления с шестернями переднего (69) или заднего (64) хода. Управление реверсом через тягу реверса (36) выведено на поддон.

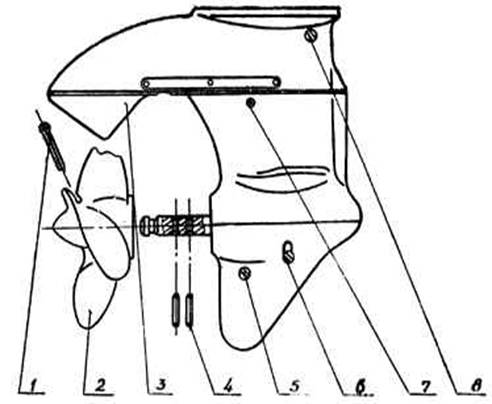

Фиг. 4. Расположение пробок для залива и слива смазки редуктора

Редуктор выполнен из алюминиевого сплава, состоит из 2 частей: корпуса редуктора (52) и крышки редуктора (68), соединяемых винтами. При работе мотора он находится под водой и должен быть герметичным во избежание утечки масла и попадания воды во внутреннюю полость редуктора, для чего крышка корпуса редуктора (68) ставится на бакелитовом лаке, а уплотнение вала-шестерни (51), тяги реверса и вала гребного винта осуществляется резиновыми кольцами и сальниками.
В верхней части корпуса редуктора крепится водяная помпа (45) коловратного типа с резиновой крыльчаткой (46), сидящей на вертикальном вале- шестерне редуктора.
Помпа засасывает воду через отверстия и канал в корпусе редуктора и падает ее к двигателю.
Конструкция редуктора допускает осевое перемещение вала гребного винта до 2мм и до 2мм перемещение гребного винта по валу, минимальный зазор между стаканом редуктора и винтом – 0,8 мм.
Смазка редуктора осуществляется маслом трансмиссионным (нигролом), заливаемым в полость корпуса редуктора через заливочное отверстие 7 (фиг. 4) в количестве 100-150 граммов.
Слив отработанного масла осуществляется через сливное отверстие 5 (фиг.4).
Через отверстие 8 (фиг. 4) производится пополнение консистентной смазки (ЦИАТИМ-201) в шарикоподшипнике 202.
Гребной винт выполнен из алюминиевого сплава, трехлопастной, с промежуточным резиновым амортизатором, благодаря чему соединение с валом является упругим.
Крутящий момент на винт передается с помощью двух латунных штифтов 4 (фиг. 4), концы которых входят в пазы втулки амортизатора. Эти штифты, являясь наиболее слабым элементом в передаче от двигателя к винту, срезаются при ударе винта о препятствие и тем самым предохраняют остальные детали мотора от поломки. В осевом перемещении винт фиксируется шплинтом 1 (фиг. 4), проходящим через кольцевую канавку вала гребного винта.
