3.14.5
МоАЗ-4055. Фильтры гидросистемы
В гидробаке установлено два фильтра: один - во всасывающей и один - в
сливной магистралях.
Фильтр всасывающей магистрали 5 (рисунок 3.14.4) состоит из фильтрующего
элемента сетчатого типа 13 (MSZ 403 BMNB фирмы Sofima) с тонкостью
фильтрации 125мкм. Резьбовой частью фильтрующий элемент крепится на
объединяющий коллектор корпуса фильтра всасывающей магистрали 11.
Для контроля разряжения, во всасывающей магистрали подключен вакуумметр
8
(рисунок 3.14.4). После пуска двигателя необходимо убедиться, что
стрелка вакуумметра
находится в зоне разряжения от 0 до 0,020 МПа (от 0 до 0,20 кгс/см ).
Если разряжение
превышает 0,020 МПа (0,20 кгс/см2) необходимо промыть фильтрующий
элемент 13
(рисунок 3.14.4). Для этого нужно ослабить болты крепления и повернуть
прижимы 10, освободив фланец всасывающего коллектора. Вынуть всасывающий
коллектор из гидробака, отвернуть фильтрующий элемент и промыть в чистом
дизельном топливе. Установить фильтрующий элемент на всасывающий
коллектор и, убедившись в целостности уплотнительного кольца 12,
вставить всасывающий коллектор в гидробак и закрепить.
Фильтр (рисунок 3.14.5) сливной магистрали состоит из двух бумажных
фильтро-элементов 3 (Реготмас 631В-1-19) с тонкостью фильтрации 1-мкм,
установленных в корпус 5. Фильтроэлементы прижаты к корпусу пружиной,
уплотняются между направляющей и корпусом резиновыми прокладками 2.
При проведении технического обслуживания, через
каждые 500 моточасов необходимо:
- ослабить болты крепления и повернуть прижимы 14 (рисунок 3.14.4);
- снять крышку фильтра сливного 15;
- вынуть фильтр из корпуса гидробака;
- расшплинтовать клапан с направляющей 4 (рисунок 3.14.5);
- корпус фильтра 5 промыть в дизельном топливе и заменить
фильтроэлементы;
- зашплинтовать клапан с направляющей и установить фильтр в корпус
гидробака. Замену фильтроэлементов производить в соответствии с разделом
5.3 данного руководства.

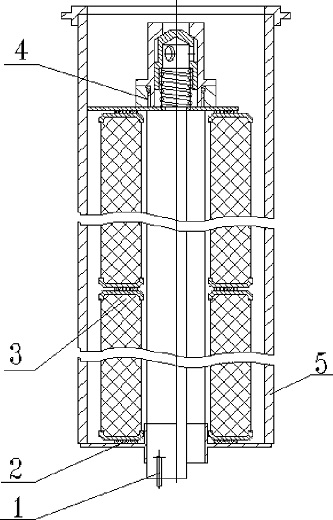

Рисунок 3.14.5 - Фильтр
1 - шплинт; 2 - прокладка; 3 - фильтроэлемент; 4 - клапан с направляющей; 5 - корпус фильтра
