3.14.4
МоАЗ-4055. Гидробак
Гидробак (рисунок 3.14.4) является объединенной емкостью для рабочей
жидкости гидросистемы погрузочного оборудования и рулевого управления.
Заправка гидросистемы рабочей жидкостью осуществляется через заливную
горловину, находящуюся под сапуном 16 (который необходимо предварительно
вывернуть), с помощью автоматизированного заправочного устройства или
через воронку с сеткой. Рекомендуемые рабочие жидкости и их
характеристики приведены в таблице 5.4.1.
Уровень рабочей жидкости в гидробаке при заправленной гидросистеме
должен быть в пределах середины верхнего маслоуказательного окна 2.
Внутренняя полость гидробака сообщается с атмосферой через сапун 16. При
работе гидросистемы возникает перепад уровня рабочей жидкости в
гидробаке, в результате чего возникает избыточное давление,
поддерживаемое клапаном давления сапуна 16 не более 0,035 МПа (035
кгс/см ). Это улучшает питание насосов рабочей жидкостью и в результате
увеличивает их срок службы. Для предотвращения возникновения разряжения
в гидробаке в сапуне установлен клапан разряжения.
Для слива рабочей жидкости из гидробака служит сливная пробка 9. Для
отвода рабочей жидкости в сливаемую емкость, на цилиндрическую часть
пробки следует надеть гибкий рукав соответствующей длины внутренним
диаметром 20 мм. Затем пробку с рукавом вывернуть от 4 до 5 оборотов.
После окончания работы гибкий рукав снять, а пробку следует завернуть.
При проведении работ, требующих разгерметизации гидросистемы, для
предотвращения утечки рабочей жидкости из гидробака необходимо вывернуть
сапун 16 и вакуумметр 8. После окончания работ сапун и вакуумметр
установить на прежнее место.

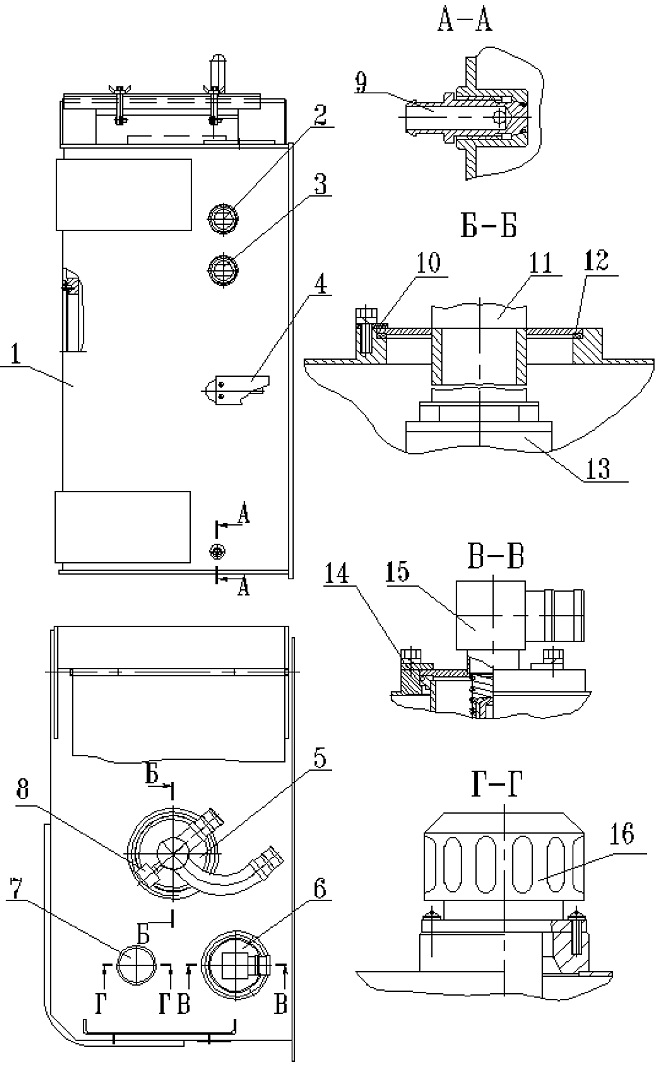

Рисунок 3.14.4 - Гидробак
Подрисуночный текст к рисунку 3.14.4:
1 - корпус гидробака; 2 - окно верхнее маслоуказательное; 3 - окно
нижнее маслоуказательное; 4 - датчик уровня жидкости; 5 - фильтр
всасывающей магистрали; 6 - фильтр сливной магистрали; 7 - сапун с
заливной горловиной; 8 - пробка сливная; 9, 13 - прижим;
10 - коллектор всасывающий; 11 - кольцо уплотнительное; 12 - элемент
фильтрующий сетчатого типа; 14 - крышка фильтра сливного; 15 - сапун
