3.13

МоАЗ-4055. ОБОРУДОВАНИЕ ПОГРУЗОЧНОЕ

Погрузочное оборудование предназначено для разработки, перемещения на небольшие расстояния и погрузки сыпучих материалов. В состав погрузочного оборудования входят следующие сборочные единицы: ковш 1 (рисунок 3.13.1), стрела 5, рычаг 3, тяга 2 и гидропривод, обеспечивающий работу погрузочного оборудования.

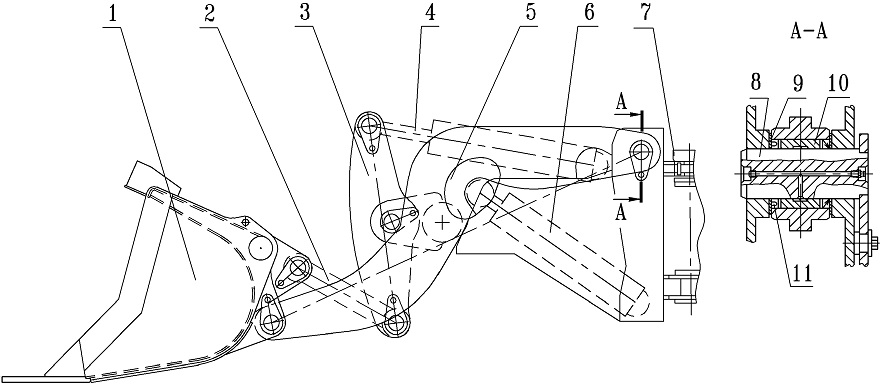

Рисунок 3.13.1 - Оборудование погрузочное

1 - ковш; 2 - тяга; 3 - рычаг; 4 - гидроцилиндр поворота ковша; 5 - стрела; 6 - гидроцилиндр подъема стрелы; 7 - рама передняя; 8 - палец; 9 - шайба; 10 - втулка; 11 - манжета





Ковш 1 представляет собой сварную металлоконструкцию.

Стрела 5 представляет собой сварную металлоконструкцию, состоящую из двух боковин, соединенных между собой поперечиной. В местах соединения с рамой и ковшом запрессованы втулки.

Стрела соединяется с передней рамой 7, ковшом 1 и штоками гидроцилиндров 6 подъема стрелы посредством пальцев.

Рычаг 3, тяга 2 и гидроцилиндр 4 поворота ковша образуют шарнирно-рычажную систему, обеспечивающую требуемый угол наклона ковша в процессе подъема или опускания стрелы. Эта же система служит промежуточным звеном для поворота (запрокидывания и опрокидывания) ковша с помощью гидроцилиндра 4.

Погрузочное оборудование соединено с передней рамой посредством вертикального шарнира (рисунок 3.13.1, сечение А-А).

Смазка шарнирных соединений погрузочного оборудования осуществляется через масленки, установленные в соединительных пальцах.

Работа погрузочным оборудованием описана в разделе 4.2 данного Руководства.
