Трансмиссия—Разборка



Установите прокладку в корпус трансмиссии (рис.530).

Нанесите герметик на корпус, как показано на рисунке 531.

Закрутите соответствующие болты как показано на рисунке
532, момент затяжки 29 Нм.

Нанесите  крепежный  клей  на  болты  вала  задней
передачи  и  используйте  новую  прокладку,  затем
затяните вал задней передачи на корпусе трансмиссии,
момент затяжки 29 Нм (рис.533).

Установите фиксатор на корпусе трансмиссии, момент
затяжки 37 Нм (рис.534).

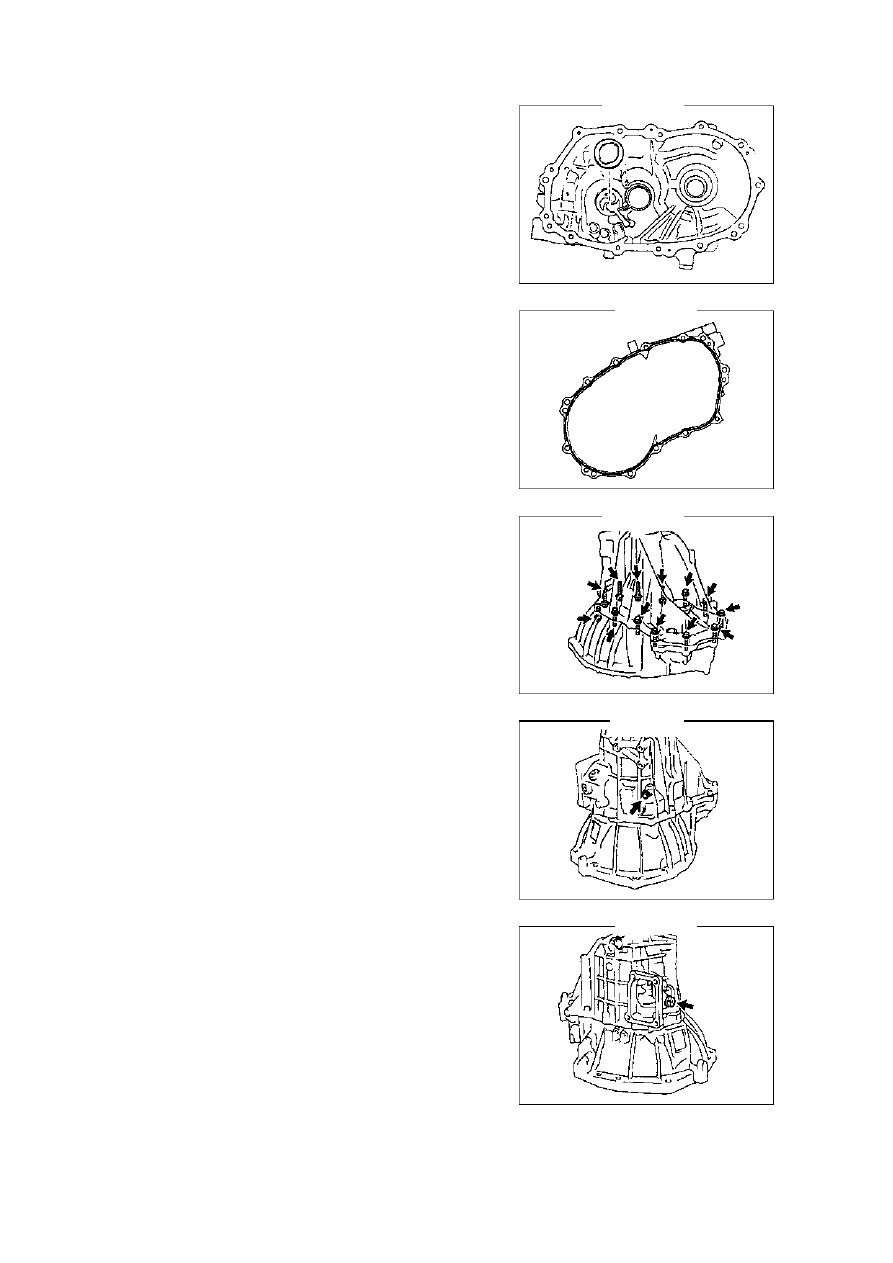

Рис.530.

Рис.531.

Рис.532.

Рис.533

Рис.534.



187

Трансмиссия—Установка



Трансмиссия

Установка





Закрутите  опорную  крышку  заднего  выходного  вала  до  момента 40  Нм, затем установите
стопорную  пружину  подшипника  вала  в  опорную  крышку  и  затяните  крышку  болтами,
момент затяжки 12 Нм (рис.535.1).



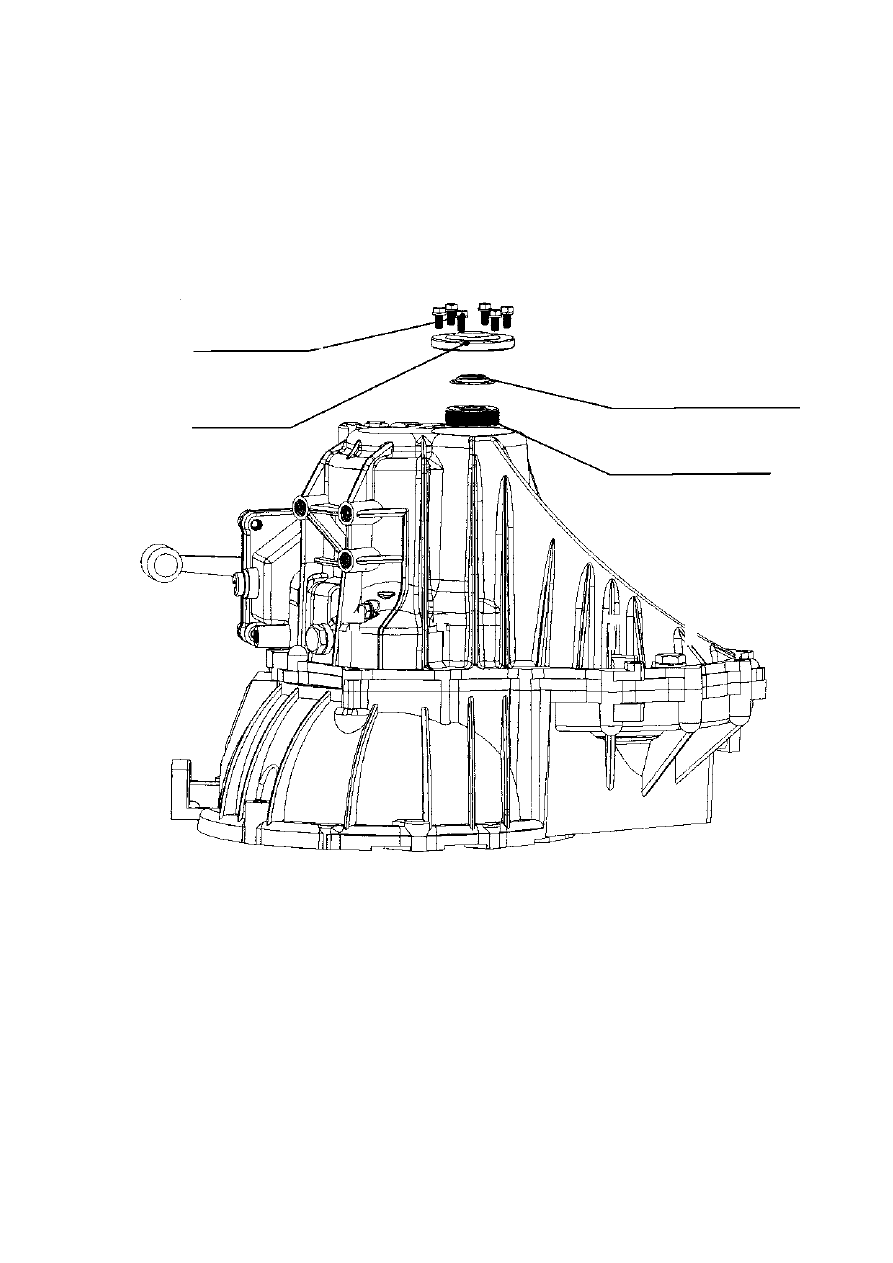

Болт крышки



Пружина диска
подшипника  выходного
вала



Крышка



Опорная крышка
заднего вала
выходного вала



Рис.535.1



188

Рулевая колонка--Рулевая система

Рулевая колонка



Рулевая система
Примечания



1.  Примечания по рулевой системе:

(a) Необходимо правильно заменять детали, это очень важно для безопасности.

2.  Примечания по подушкам безопасности SRS:

(a) MR7180 имеет подушки безопасности со стороны водителя и пассажира.

Обслуживание  системы  может  привести  к  выстреливанию  подушек.  Перед  работами
ознакомьтесь с примечаниями в разделе по подушкам безопасности.

Таблица неполадок



Данная таблица 13 поможет вам найти причины неполадок, каждый номер в таблице
отображает возможную последовательность причин, проверяйте все последовательно и при
необходимости заменяйте

.



Неполадка

Возможная неисправность компонента

Страницы

Затрудненное
управление

1.Шины (неверное давление).
2.Уровень масла ГУР (низкий).
3.Приводной ремень (ослаблен).
4.Регулировка колес (неверная).
5.Шарниры рулевой системы (износ).
6.Шаровая опора рулевой тяги (износ).
7.Рулевая колонка (изгиб).
8.Насос масла ГУР.
9.ГУР.

105
196

-

83

-

95

-

199
201

Плохой возврат

1. Шины (неверное давление).
2. Регулировка колес (неверная).
3. Рулевая колонка
4. ГУР.

105

83

-

201

Избыточный люфт.

1. Шарниры рулевой системы (износ).
2. Шаровая опора рулевой тяги (износ).
3. Средний вал, скользящая вилка (износ).
4. Подшипник переднего колеса (износ)
5. ГУР.

-

95

-

119
201

Посторонний шум

1. Уровень масла ГУР (низкий).
2. Шарниры рулевой системы (износ).
3. Насос масла ГУР.
4. ГУР.

196

-

199
201



Таблица 13.



189

Рулевая колонка--Рулевая система

Проверка на автомобиле



1. Проверьте свободный зазор рулевого колеса



(a) Припаркуйте автомобиль, передние колеса ровно
вперед.

(b)Поверните рулевое колесо вправо и влево пальцами
и проверьте свободный зазор (люфт).

Максимальный люфт: 30

 мм

 (рис.535.2).



Макс. свободный
зазор



Рис.535.2
