158

Стояночный тормоз--Стояночный тормоз



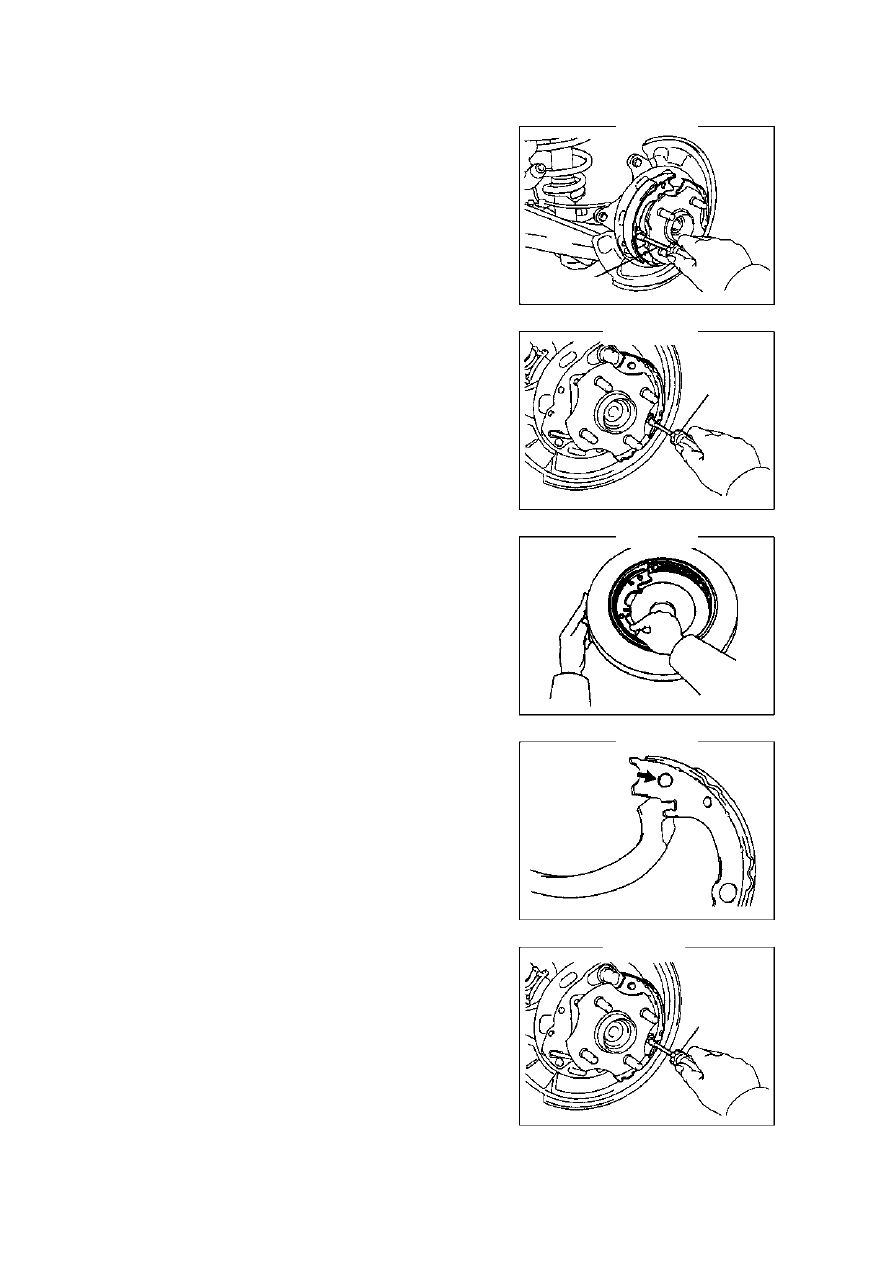

7. Снимите колодку стояночного тормоза (LH).

Используйте специальный инструмент для снятия
колодки стояночного тормоза, пружины, штыря и
внешней колодки (рис.421).

8.  Снимите колодку стояночного тормоза (LH).



(a)  Используйте специальный инструмент для снятия

колодки стояночного тормоза, пружины, штыря и
внутренней колодки (рис.422).

(b)  Снимите рычаг стояночного тормоза, затем снимите

внутреннюю колодку стояночного тормоза.

9.  Проверьте толщину фрикционной пластины

колодки.
Измерьте толщину фрикционной пластины колодки.
Стандартная толщина: 3.5

 мм



Максимальная толщина: 1.0

 мм



10. Проверьте контакт между барабаном и

фрикционной пластиной.
Нанесите  мел  на  внутренний  диаметр  тормозного
барабана, затем соедините его с колодкой. Если контакт
недостаточный,  исправьте  или  замените  колодку
(рис.423).

11. Снимите рычаг колодки стояночного тормоза (LH).

Используйте  тонокгубцы  для  снятия  троса  стояночного
тормоза,  затем  снимите  рычаг  колодки  стояночного
тормоза.

12. Нанесите высокотемпературную смазку.

Нанесите  смазку  на  заднюю  часть  контактной  стороны
колодки.

13. Установите натяжной рычаг (LH).

Используйте тонкогубцы для соединения троса тормоза с
рычагом левой колодки.

14. Установите внутреннюю колодку стояночного
тормоза (LH).

(a) Нанесите высокотемпературную смазку на контактную

поверхность между колодкой и рычагом.

(b) Используйте специальный инструмент для установки

колодки стояночного тормоза, пружины и штыря
(рис.425).

Спец. инст-т

Спец.

инст-т

Спец.

инстр-т



Рис.421.

Рис.422.

Рис.423.

Рис.424.

Рис.425.



159

Стояночный тормоз--Стояночный тормоз



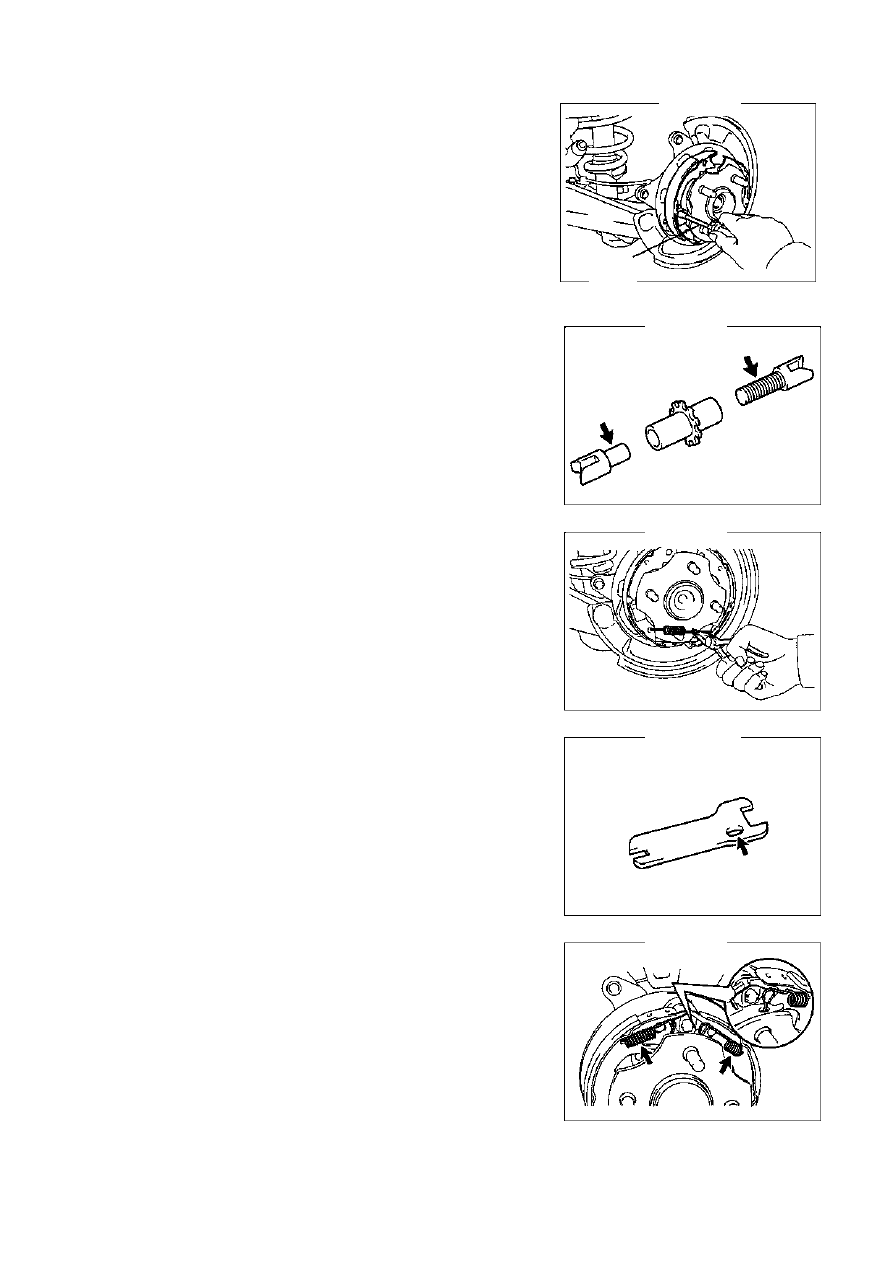

15. Установите внешнюю колодку стояночного тормоза

(LH).
Используйте специальный инструмент для установки
колодки стояночного тормоза с пружиной и штырем
(рис.426).

16. Установите регулятор колодки стояночного
тормоза.



(a) Нанесите высокотемпературную смазку на

регулировочный болт (рис.427).

(b) Установите регулятор колодки стояночного тормоза.

(c) Используйте тонкогубцы для установки возвратной
пружины (рис.428).

17. Установите опорный рычаг колодки стояночного
тормоза (LH)(Рис.429).



(a) Нанесите высокотемпературную смазку на контактную

поверхность между опорным рычагом колодки и
пружиной натяжения.

(b) Установите опорный рычаг колодки стояночного
тормоза.

(c) Используйте тонкогубцы для установки двух верхних

пружин натяжения (рис.430).



Спец.

инст-

Рис.426.

Рис.427.

Рис.428.

Рис.429.

Рис.430.



160

Стояночный тормоз--Стояночный тормоз



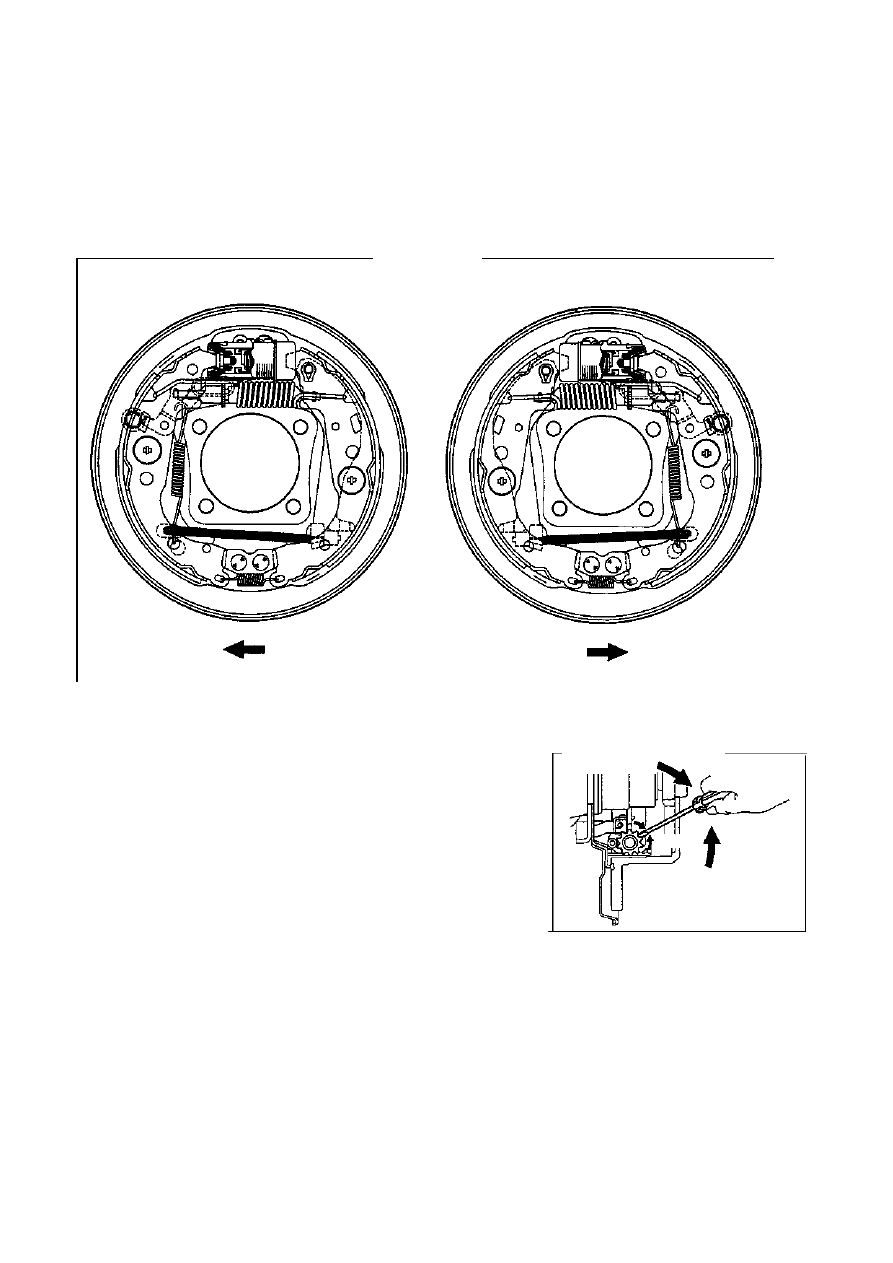

18. Проверьте стояночную тормозную систему (рис.431).

Проверьте каждую часть после сборки.
Примечание: не наносите масло или смазку на поверхность контакта между
фрикционной пластиной колодки и тормозным барабаном.



19. Установите тормоз
20. Отрегулируйте зазор колодки стояночного тормоза
(рис.432).



(a) Временно закрутите резьбовую крышку ступицы.
(b) Снимите заглушку, затем при помощи отвертки

поверните регулятор до контакта барабана с
колодкой.

(c) Верните регулятор на 8 оборотов.
(d) Проверьте провисание колодки.
(e) Установите заглушку отверстия.



21. Установите задний насос (LH).
22. Установите задние колеса.

Момент затяжки: 103 ± 10 Нм

23. Проверьте ход натяжного рычага стояночного
тормоза.
24. Отрегулируйте ход натяжного рычага стояночного
тормоза.

Левый

Правый



Перед



Перед



Уменьшить

зазор



Рис.431.

Увеличить
зазор

Рис.432.



161

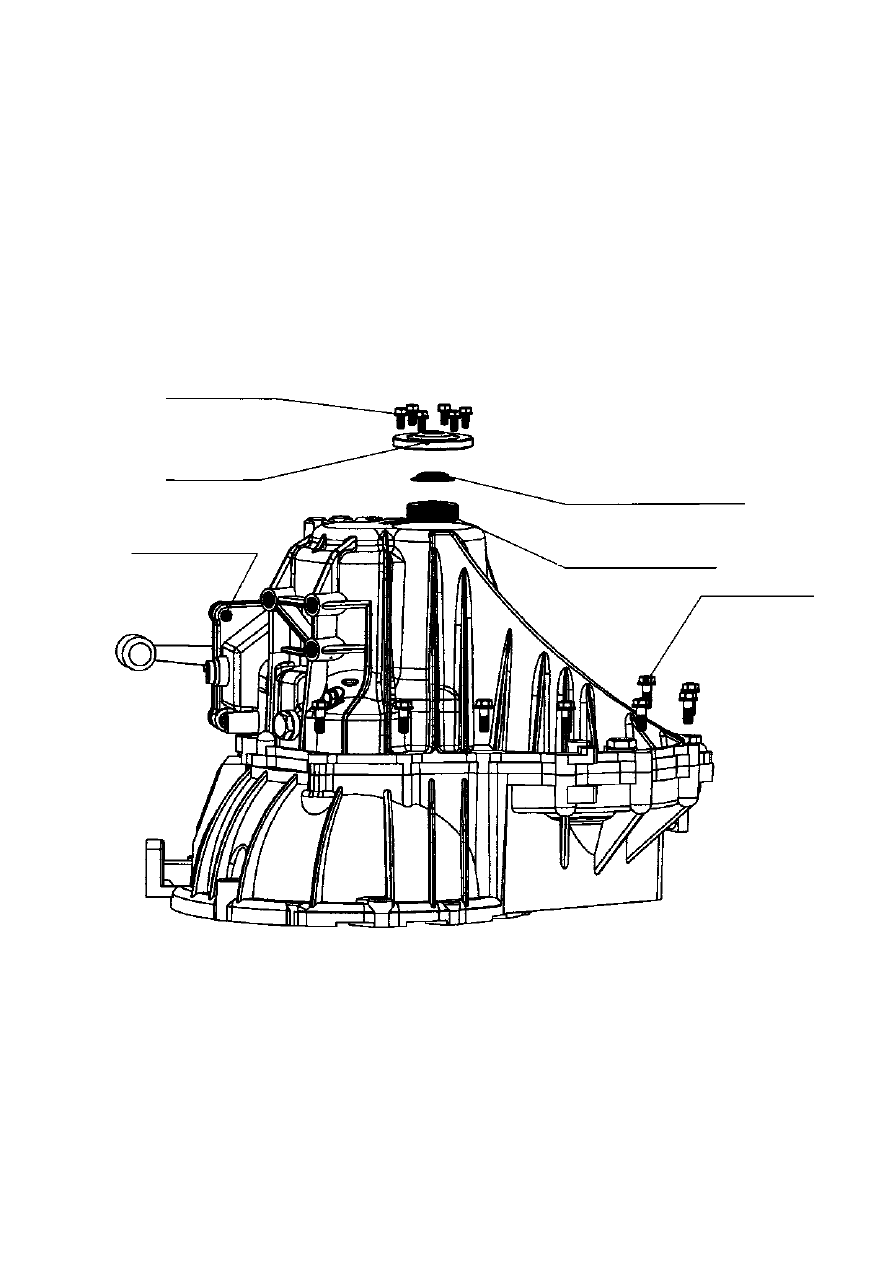

Трансмиссия—Разборка



Трансмиссия

Разборка





Сначала  открутите  соединительные  болты  крышки  и  снимите  крышку  и  пружину  стопорного
диска  подшипника  выходного  вала.  Затем,  установите  специальный  ключ  в 4 отверстия
опорной  крышки  заднего  вала  выходного  вала  и  открутите  ее.  Затем  открутите  болт  крышки
переключения,  снимите  крышку  и  открутите  болт  трансмиссии  для  снятия  оболочки
трансмиссии (рис.433.).



Болт крышки



Крышка



Пружина диска подшипника  выходного вала

Болт крепления крышки

Опорная крышка заднего вала выходного вала

Болт

Рис.433.
