Стояночный тормоз--Трос заднего стояночного тормоза



Трос заднего стояночного тормоза

Замена



Совет: процедура замены левого троса идентична правому.

1.  Снимите задние колеса.
2.  Снимите скобу насоса заднего диска (LH).
3.  Снимите тормозной диск.
4.  Снимите опорный рычаг колодки стояночного тормоза (LH).
5.  Снимите регулятор колодки стояночного тормоза.
6.  Снимите внутреннюю колодку стояночного тормоза (LH).
7.  Снимите наружную колодку стояночного тормоза (LH).

8.  Снимите рычаг колодки стояночного тормоза (LH).

9.  Снимите левый задний трос тормоза.

Снимите болт и трос с задней пластины тормоза.

10. Снимите скобу нижней передней панели.
11. Снимите переднюю выхлопную трубу.
12. Снимите теплозащитную панель.
13. Снимите трос левого заднего стояночного тормоза.



(a) Снимите зажим жгута проводов датчик скорости заднего

колеса.

(b) Снимите четыре болта и трос тормоза с автомобиля.
(c) Снимите трос с балансира стояночного тормоза, затем

снимите трос.

14.  Установите трос тормоза.



(a) Соедините трос с балансиром.
(b) Закрепите трос 4 болтами.

Момент затяжки: 5.4 Нм

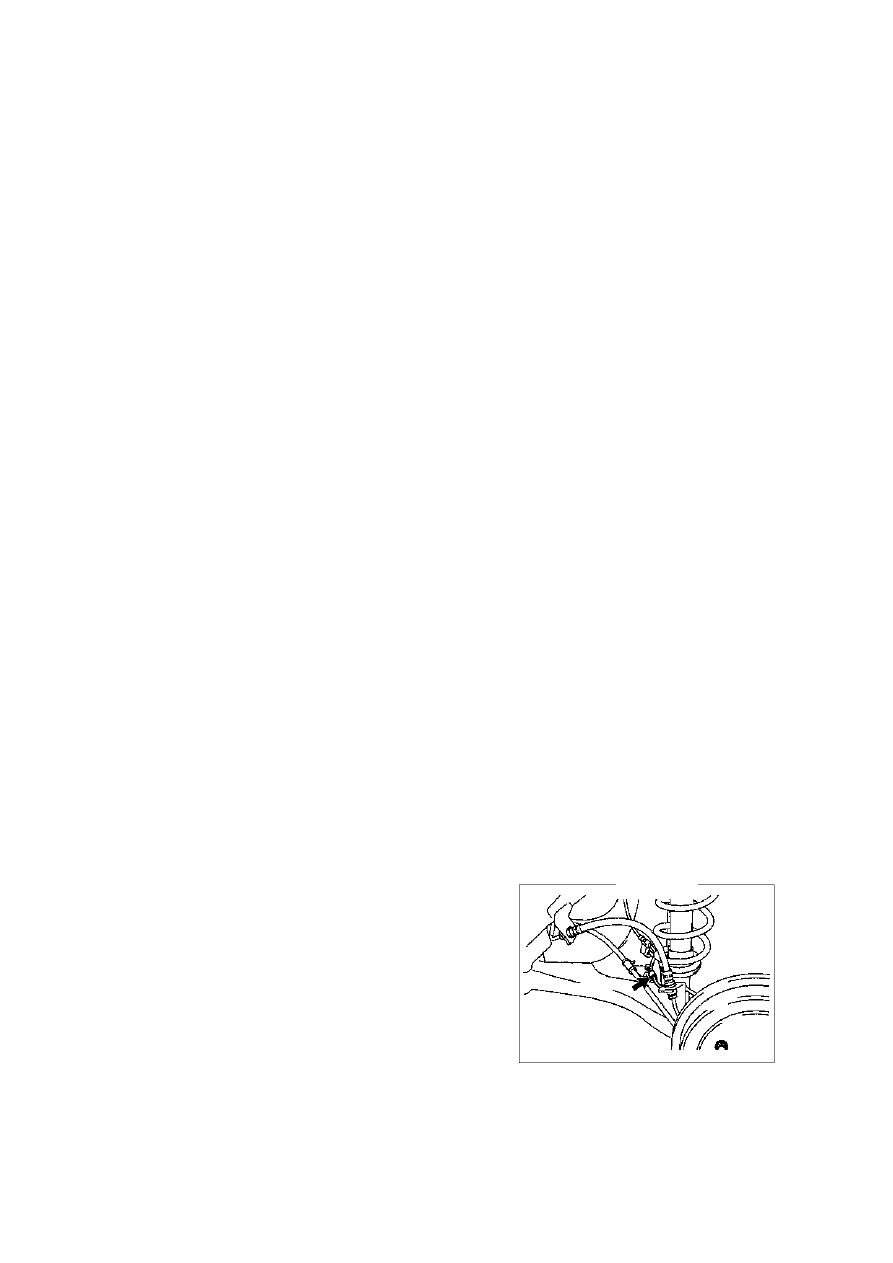

(c) Установите резиновый зажим жгута проводов датчика
скорости задних колес к фиксатору (рис.414).



Рис.414.



155

Стояночный тормоз--Трос заднего стояночного тормоза







15. Установите обшивку No.2.
16. Установите переднюю часть выхлопной
трубы.
17. Установите скобу нижней передней панели.

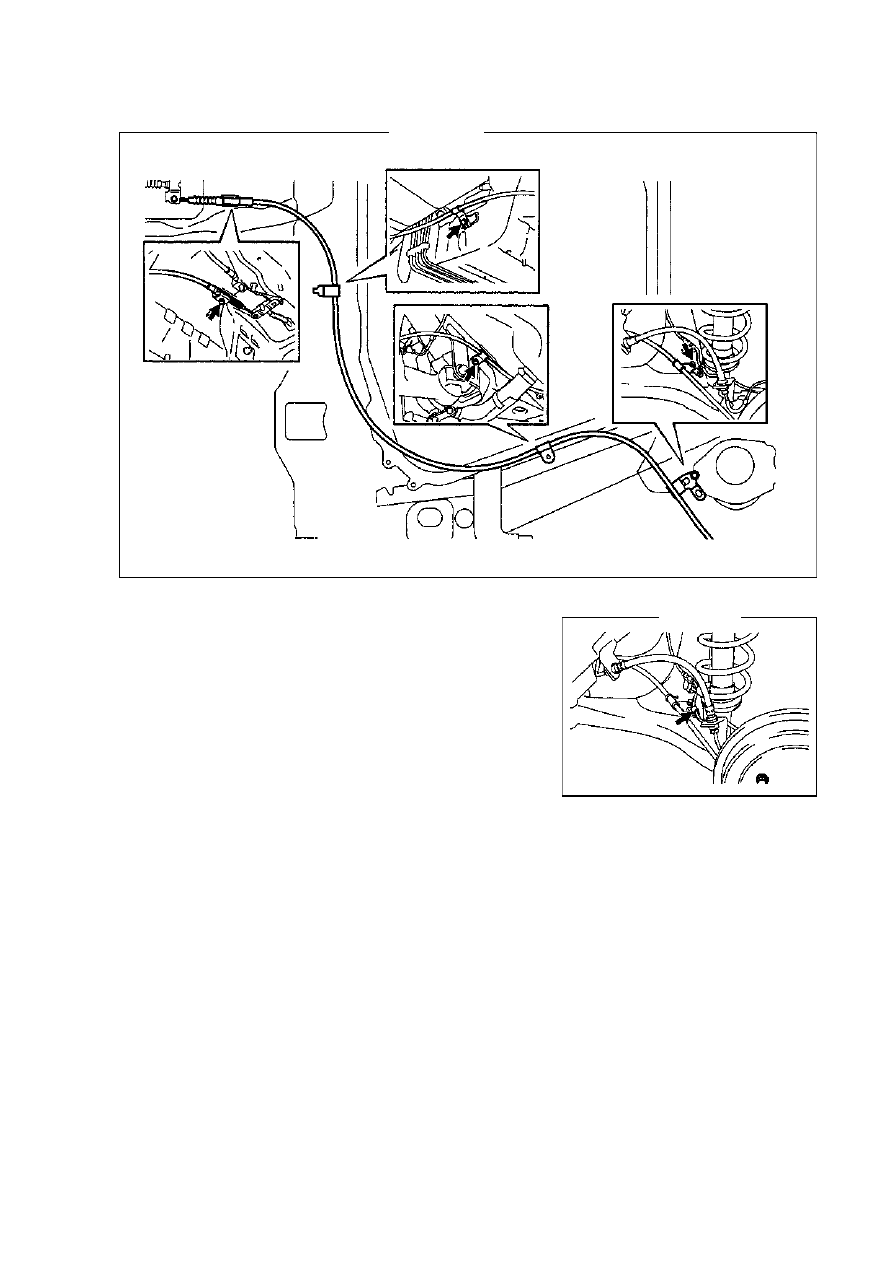

18. Подключите трос стояночного тормоза (рис.415).

Установите трос на заднюю пластину тормоза при
помощи болта.
Момент затяжки: 7.8 Нм

19. Нанесите высокотемпературную смазку.
20. Установите опорный рычаг колодки стояночного
тормоза (LH).
21. Установите наружную колодку стояночного

тормоза (LH).

22. Установите внутреннюю колодку стояночного
тормоза (LH).



Рис.415.

Рис.416



156

Стояночный тормоз--Трос заднего стояночного тормоза



23. Установите регулятор колодки стояночного тормоза.
24. Установите натяжной рычаг колодки стояночного тормоза
(LH).
25. Проверьте стояночный тормоз.
26. Установите задний тормоз.
27. Отрегулируйте зазор колодок стояночного тормоза.
28. Установите скобу насоса тормоза.
29. Установите задние колеса.

Момент затяжки: 103 ± 10

Нм



30. Проверьте ход рычага стояночного тормоза.
31. Отрегулируйте ход рычага стояночного тормоза.
32. Проверьте утечки выхлопной системы.



157

Стояночный тормоз--Стояночный тормоз



Стояночный тормоз

Ремонт



Совет: Процесс ремонта правой части идентичен
левой.

1.  Снимите левое заднее колесо.
2.  Снимите скобу насоса.
3.  Снимите левый задний тормоз.

Совет:



•  Сделайте метку на диске и ступице.

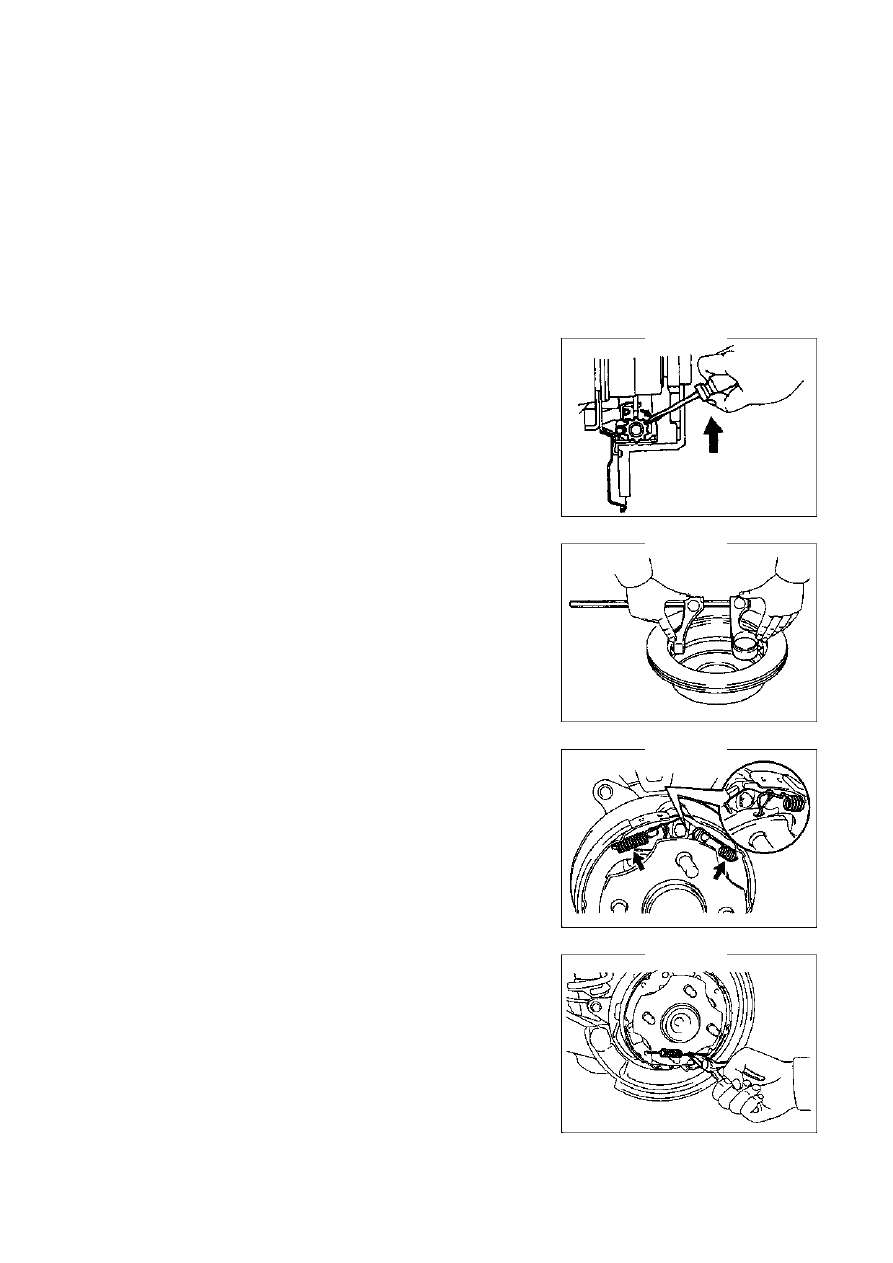

•  Если диск не снимается, отрегулируйте колодку

до свободного вращения колеса (рис.417).

4. Проверьте внутренний диаметр тормозного
барабана (рис.418).

Измерьте внутренний диаметр тормозного барабана.
Стандартный внутренний диаметр: 173

 мм



Максимальный внутренний диаметр: 174

 мм



5. Снимите опорный рычаг колодки стояночного

тормоза (LH).
(a) Используйте тонкогубцы для снятия двух пружин на

верхней стороне колодки (рис.419).

(b) Снимите опорный рычаг колодки стояночного
тормоза.

6. Снимите регулятор колодки стояночного тормоза.

(a) Используйте тонкогубцы для снятия возвратной
пружины (рис.420).
(b) Снимите регулятор колодки левого стояночного
тормоза.



Рис.417.

Рис.418.

Рис.419.

Рис.420.
