150

Стояночный тормоз--Стояночная тормозная система



Стояночный тормоз



Стояночная тормозная система

Таблица неполадок



Данная таблица поможет вам найти причины неполадок, каждый номер в таблице
отображает возможную последовательность причин, проверяйте все последовательно и
при необходимости заменяйте

.



Неполадка

Возможная неисправность компонента

Страницы



1. Ход рычага тормоза (плохая настройка).



150





2. Трос тормоза (заедание).



152, 154



Запаздывание тормоза



3. Зазор тормозной колодки (плохая настройка).



157





4. Фрикционная пластина тормоза (повреждение или
износ).



157





5. Натяжение возвратной пружины (неверное).



157



Регулировка



1.  Снимите задние колеса
2.  Отрегулируйте зазор колодки стояночного тормоза.
3.  Установите задние колеса

Момент затяжки: 103 ± 10 Нм

4.  Проверьте ход рычага стояночного тормоза.

Потяните стояночный тормоз и посчитайте количество
щелчков рукоятки. При достижении 196 Нм: 6-9 щелчков.

5.  Отрегулируйте ход ручки стояночного тормоза
(рис.407).

(a) Снимите верхнюю облицовку центральной панели.
(b) Снимите центральную панель.
(c) Открутите резьбовую крышку, поверните

регулировочную резьбовую крышку до соответствия
хода ручки спецификации.

(d) Затяните запорную резьбовую крышку.

Момент затяжки: 5.0 Нм

(e) Установите центральную панель.
(f)  Установите облицовку центральной панели.

Зафикс. крышку

Отрегулируйте
крышку



Рис.407.



151

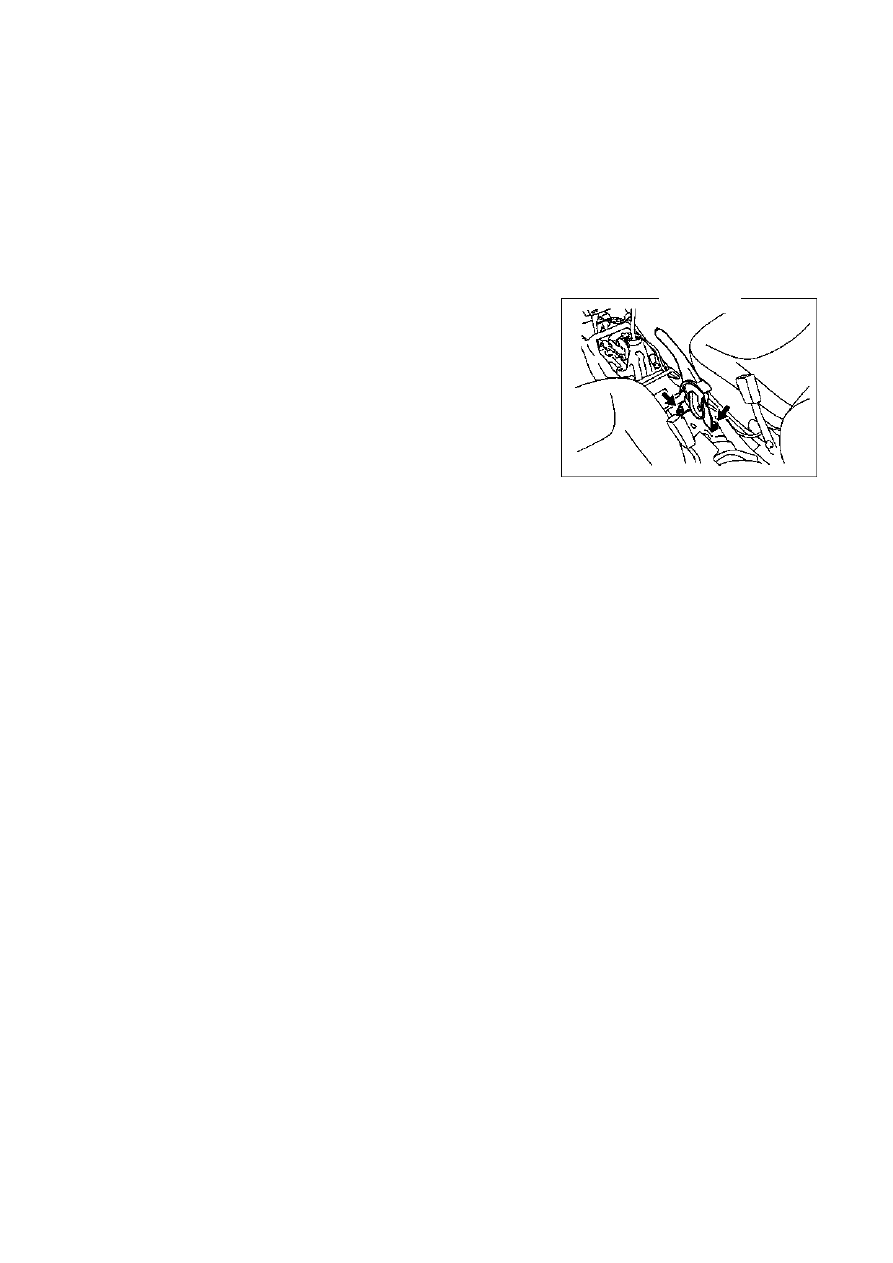

Стояночный тормоз--Рычаг стояночного тормоза



Рычаг стояночного тормоза

Замена



1.  Снимите облицовку центральной панели.
2.  Снимите крышку стояночного тормоза.
3.  Снимите центральную панель.
4.  Снимите рычаг стояночного тормоза.



(a) Снимите запорную и регулировочную резьбовую
крышку.
(b) Снимите разъем переключателя стояночного тормоза.

(c) Снимите 2 болта и рычаг стояночного тормоза
(Рис.408).

5.  Снимите переключатель стояночного тормоза.

Снимите винт и переключатель стояночного тормоза.

6.  Установите переключатель стояночного тормоза.

Установите переключатель стояночного тормоза при помощи винта.

7.  Установите трос стояночного тормоза.

(a) Соедините трос стояночного тормоза с рычагом и установите регулировочную и запорную
резьбовую крышки.
(b) Установите рычаг стояночного тормоза двумя болтами.

Момент затяжки: 13 Нм

(c) Подключите разъем переключателя стояночного тормоза.

8.  Проверьте ход рычага стояночного тормоза

 (см.ст.150).



9.  Отрегулируйте ход рычага стояночного тормоза

 (см.ст.150).





Рис.408.



152

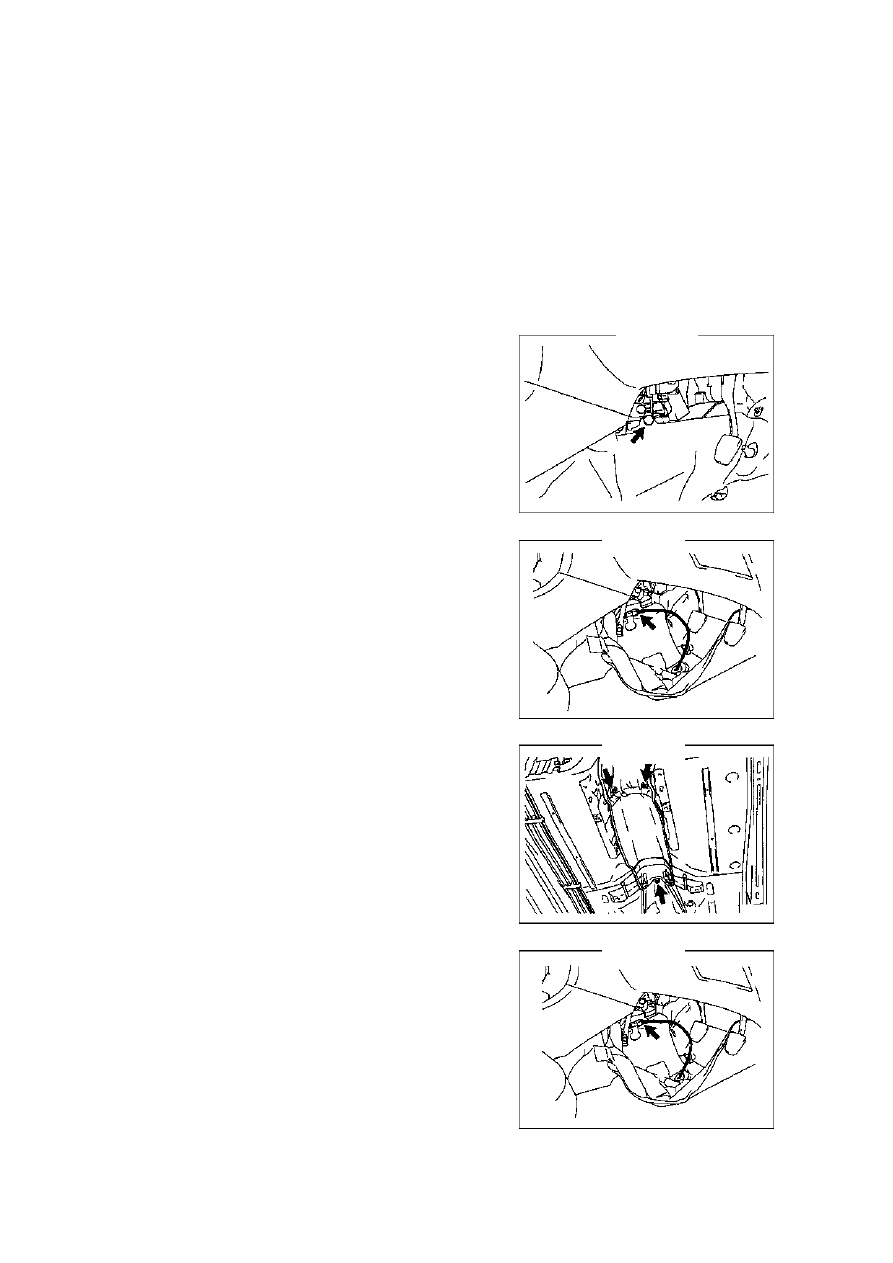

Стояночный тормоз--Трос переднего стояночного тормоза



Трос переднего стояночного тормоза

Замена



1.  Снимите верхнюю облицовку.
2.  Снимите крышку стояночного тормоза.
3.  Снимите центральную панель.
4.  Снимите рычаг стояночного тормоза.
5.  Снимите переднюю нижнюю скобу.

6.

Снимите переднюю выхлопную трубу с
катализатором.



(a) Снимите разъем кислородного датчика.
(b) Снимите четыре болта, сжатую пружину и переднюю

выхлопную трубу с катализатором.

7.  Снимите теплозащитную панель выхлопной трубы.

Снимите три резьбовых крышки и теплозащитную панель
передней выхлопной трубы (рис.411).

8.  Снимите трос переднего стояночного тормоза

(рис.410).

9.  Установите трос переднего стояночного
тормоза(рис.412).
10. Установите теплозащитную панель передней

выхлопной трубы.
Установите теплозащитную панель передней выхлопной
трубы при помощи 3 резьбовых крышек.(рис.4 11).
Момент затяжки: 5.4 Нм

11. Установите переднюю выхлопную трубу с

катализатором.
(a) Установите  две  новые  прокладки  и  переднюю

выхлопную  трубу  с  катализатором  при  помощи 4
сжатых пружин и болтов.
Момент затяжки: 43 ± 3 Нм

(b) Подключите разъем кислородного датчика.



Рис.409.

Рис.410.

Рис.411.

Рис.412.



153

Стояночный тормоз--Трос переднего стояночного тормоза



12.  Установите переднюю нижнюю скобу.
13.  Установите рычаг стояночного тормоза.
14.  Проверьте ход рычага стояночного тормоза



(см.ст.150).



15.  Отрегулируйте ход рычага стояночного тормоза



(см.ст.150).





Рис.413.
