174

Трансмиссия—Разборка



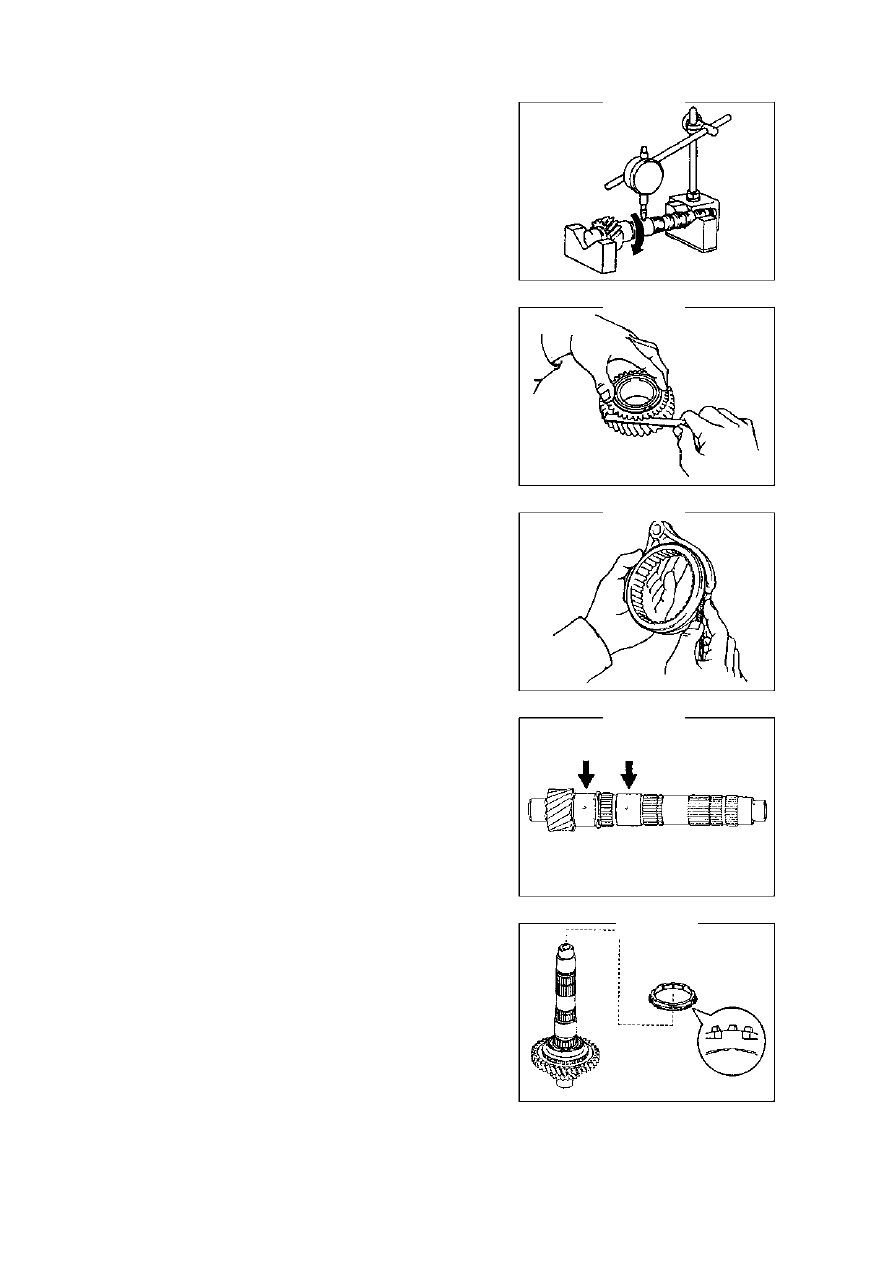

Измерьте  биение,  как  показано  на  рисунке 485,
максимально

допустимое

значение 0.03, при

превышении замените выходной вал.

Проверьте  осевой  зазор  между  задней  поверхностью
синхронна и конечной поверхностью шлицев шестерни,
минимальное  значение 0.8

  мм

,  если  зазор  меньше,

замените синхрон (рис.486).

Проверьте  зазор  между  пазом  вилки  и  вилкой,
максимальное значение 0.35

 мм

, если больше, замените

вилку (рис.487).

Проверьте  износ  и  повреждения  выходного  вала,
измерьте  наружный  диаметр  платформы  подшипника
микрометром,  минимальное  значение 33.985

  мм

,  если

меньше, замените выходной вал (рис.488).

Установите первую передачу и синхрон, как показано на
рисунке (рис.489).



Рис.485.

Рис.486.

Рис.487.

Рис.488.

Рис.489.



175

Трансмиссия—Разборка



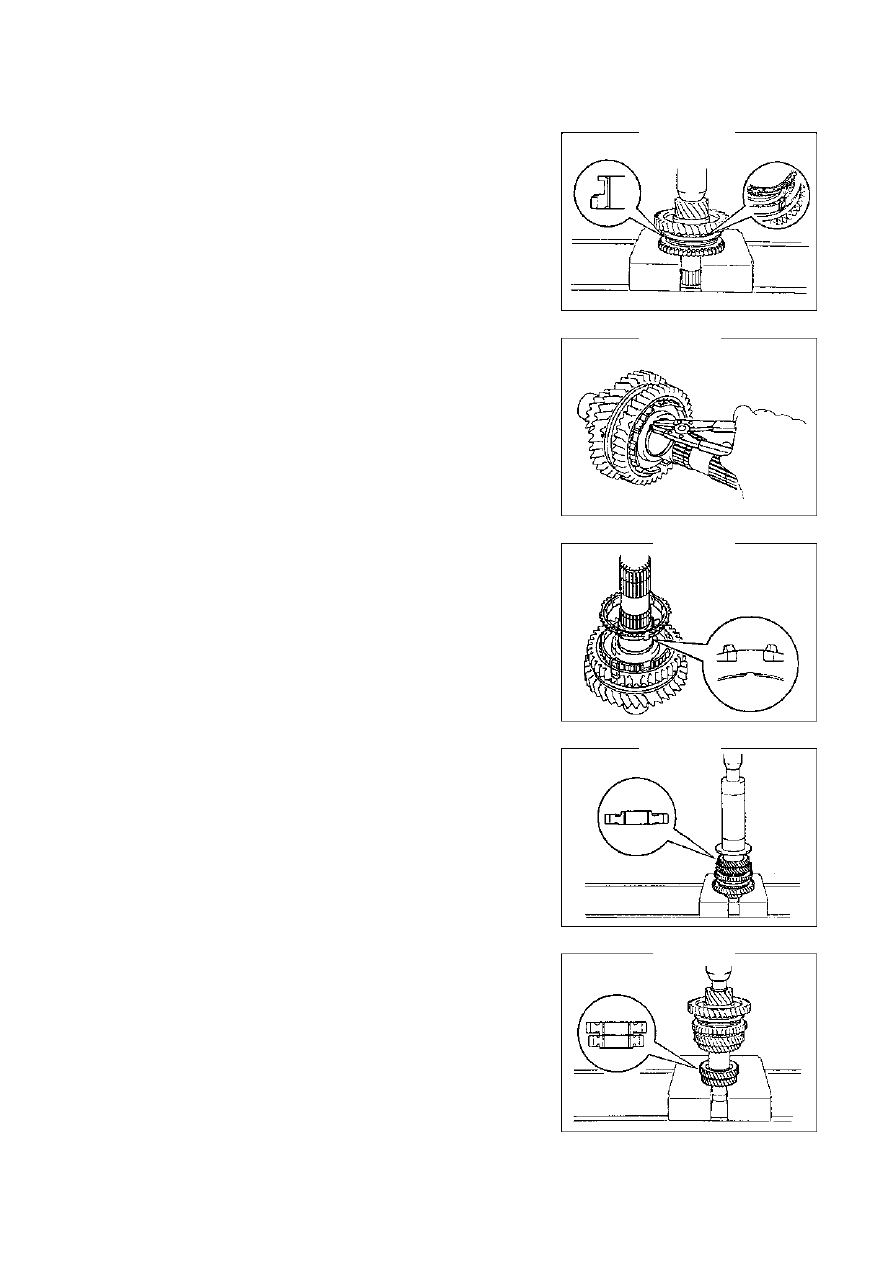

Запрессуйте первый и второй синхрон на входной вал в
направлении, указанном на рисунке 490

Используйте новую пружину для замены снятой
(рис.491).
Примечание: не повредите поверхность вала.

Установите кольцо синхрона, роликовый подшипник и
вторую передачу (рис.492).

Запрессуйте третью передачу на выходной вал как
показано на рисунке 493, направление указано на
рисунке.

Запрессуйте  четвертую  и  пятую  передачи  на  выходной
вал как показано на рисунке 494.



Рис.490.

Рис.491.

Рис.492.

Рис.493.

Рис.494.



176

Трансмиссия—Разборка



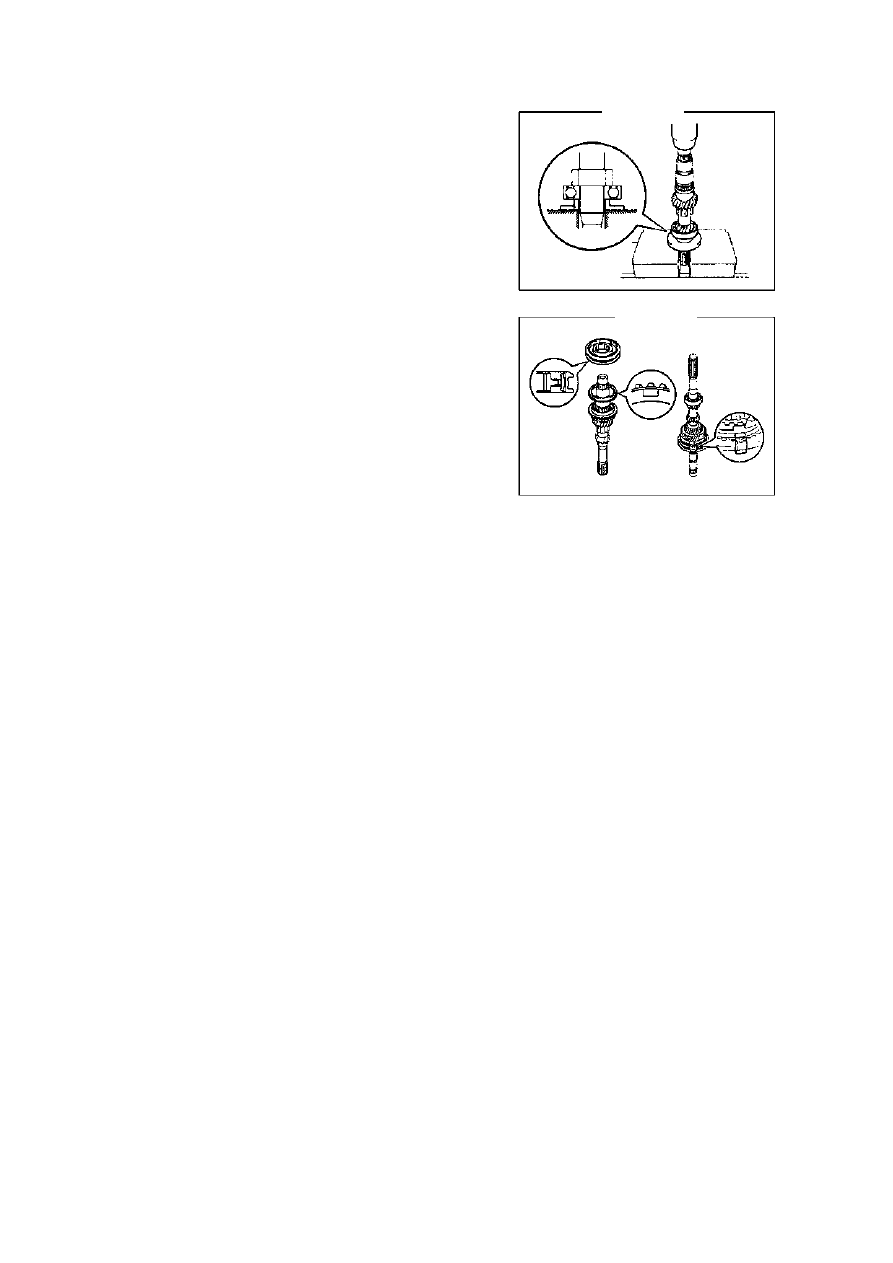

Запрессуйте подшипник во входной вал как показано на
рисунке 495.
Примечание: отрегулируйте к внутреннему кольцу
подшипника и установите на место

Установите  роликовый  подшипник,  третью  передачу  и
третий синхрон как показано на рисунке 496, установите
синхронизатор в направлении, указанном на рисунке.



Рис.495.

Рис.496.



177

Трансмиссия—Разборка

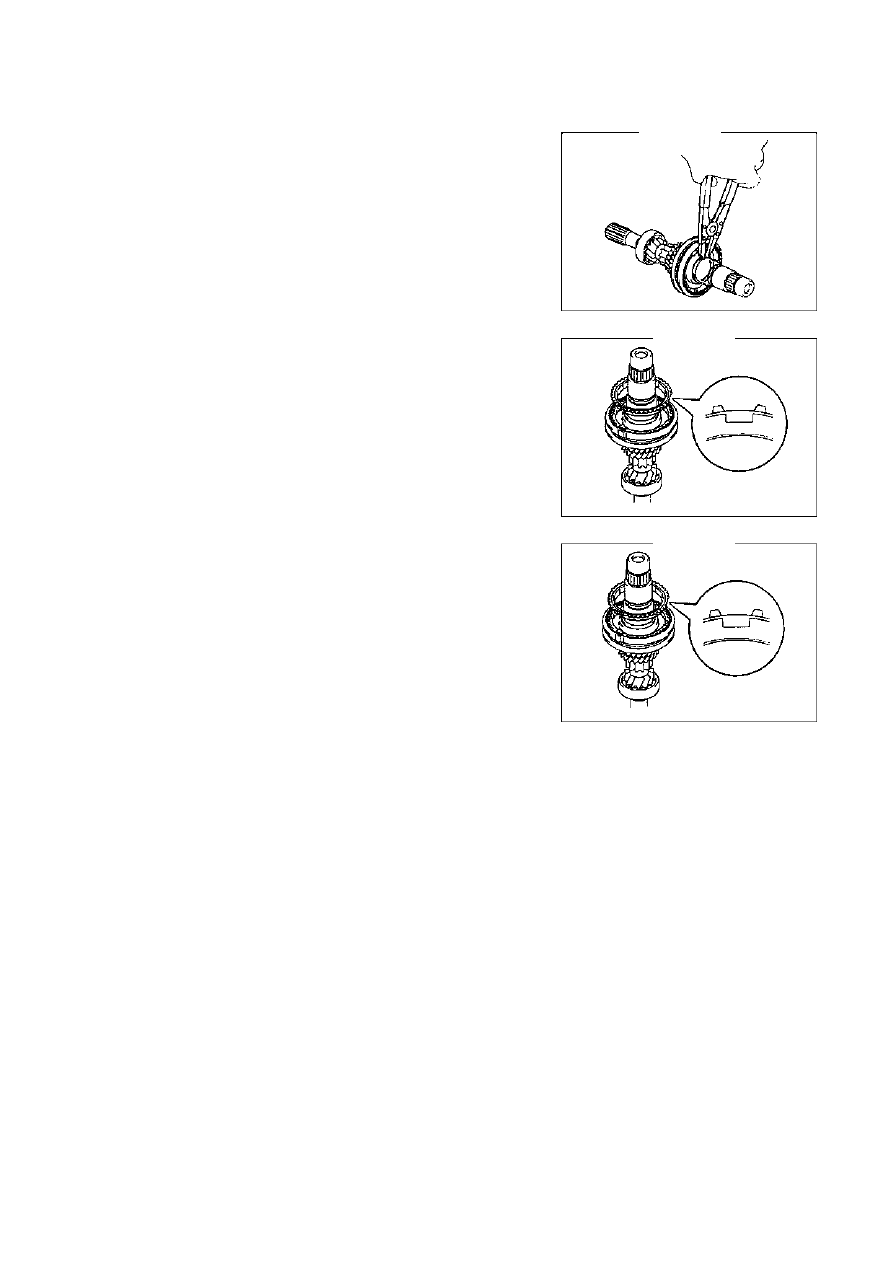

Установите новую пружину на входной вал (рис.497).

Установите  роликовый  подшипник,  третий  и  четвертый
синхрон  в  указанном  на  рисунке 498 направлении,
установите четвертую передачу на входной вал.

Установите фиксирующий шарик как показано на рисунке
499, и установите прокладку пятой передачи входного
вала этим шариком.



Рис.497.

Рис.498.

Рис.499.
