Кондиционер, отопление и вентиляция

Меры безопасности при

работе с хладагентом

При работе с хладагентом соблюдай­

те правила техники безопасности.

1. Запрещается работать с хладаген­

том в закрытом помещении или вбли­

зи открытого пламени.

2. Всегда надевайте защитные очки.

3. Следите, чтобы хладагент не попал

в глаза или на кожу. При поражении:

а) Не трите обожженное место.

б) Промойте обожженное место

большим количеством холодной

воды и смажьте кожу вазелином.

в) Не пытайтесь лечиться самостоя­

тельно, немедленно обратитесь в

медицинское учреждение.

4. Перед снятием или проверкой элек­

трических деталей, установите замок

зажигания в положение "LOCK" и от­

соедините отрицательный кабель от

аккумуляторной батареи.

5. Не нагревайте баллоны с хладаген­

том и не сжигайте их.

6. Не роняйте баллоны и не подвер­

гайте их ударам.

7. Не включайте компрессор без дос­

таточного количества хладагента.

Недостаток хладагента приводит к

недостаточной смазке компрессора,

что может повлечь за собой его по­

ломку.

8. Не открывайте клапан высокого дав­

ления на блоке манометров при рабо­

тающем компрессоре. При открытом

клапане высокого давления изменится

направление потока хладагента, что

приведет к поломке цилиндра.

9. Не допускайте перезарядки систе­

мы. Избыток хладагента ведет к не­

достаточному охлаждению, перерас­

ходу топлива и перегреву двигателя.

10.' Используйте только хладагент

R134a. На ранних моделях в системе

использовался хладагент R12.

В настоящее время в системе конди­

ционирования используется хладагент

R134a. Большие различия в свойствах

хладагентов R12 и R134a требуют

разных систем кондиционирования

для каждого типа хладагента. Никогда

не допускайте смешивания хладаген­

тов R12 и R134a даже в малых коли­

чествах, т.к. это приведет к серьезным

неисправностям системы кондициони­

рования.

11. Используйте компрессорное мас­

ло, соответствующее используемому

хладагенту.

Внимание: смешивание масел, пред­

назначенных для различных систем

кондиционирования, приводит к выхо­

ду из строя компрессора.

Компания Toyota рекомендует масло

ND-OIL 8 для систем, использующих

хладагент R134a.

12. Соблюдайте аккуратность при за­

тяжке соединений.

а) Нанесите немного компрессорно­

го масла на резиновые уплотнения

штуцеров для облегчения затяжки и

предотвращения утечек хладагента.

б) При затяжке гаек используйте два

гаечных ключа для предотвращения

скручивания трубопровода.

в) Затяжку проводите только ука­

занным моментом.

13. Немедленно устанавливайте за­

глушки на открытые концы шлангов и

штуцеры, чтобы предотвратить попа­

дание влаги и пыли.

14. Снимайте заглушки непосредст­

венно перед соединением деталей.

Вакуумирование,

зарядка и проверка

системы

Установка блока манометров

1. Присоедините зарядные шланги к бло­

ку манометров. Затяните гайки рукой.

2. Присоедините быстросъемный

адаптер к зарядным шлангам. Затяни­

те гайки рукой.

3. Закройте клапаны блока манометров.

4. Снимите заглушки с сервисных кла­

панов линий охлаждения.

5. Присоедините быстросъемный адап­

тер к сервисным клапанам, как показа­

но на рисунке.

6. Подсоедините блок манометров к

системе кондиционирования.

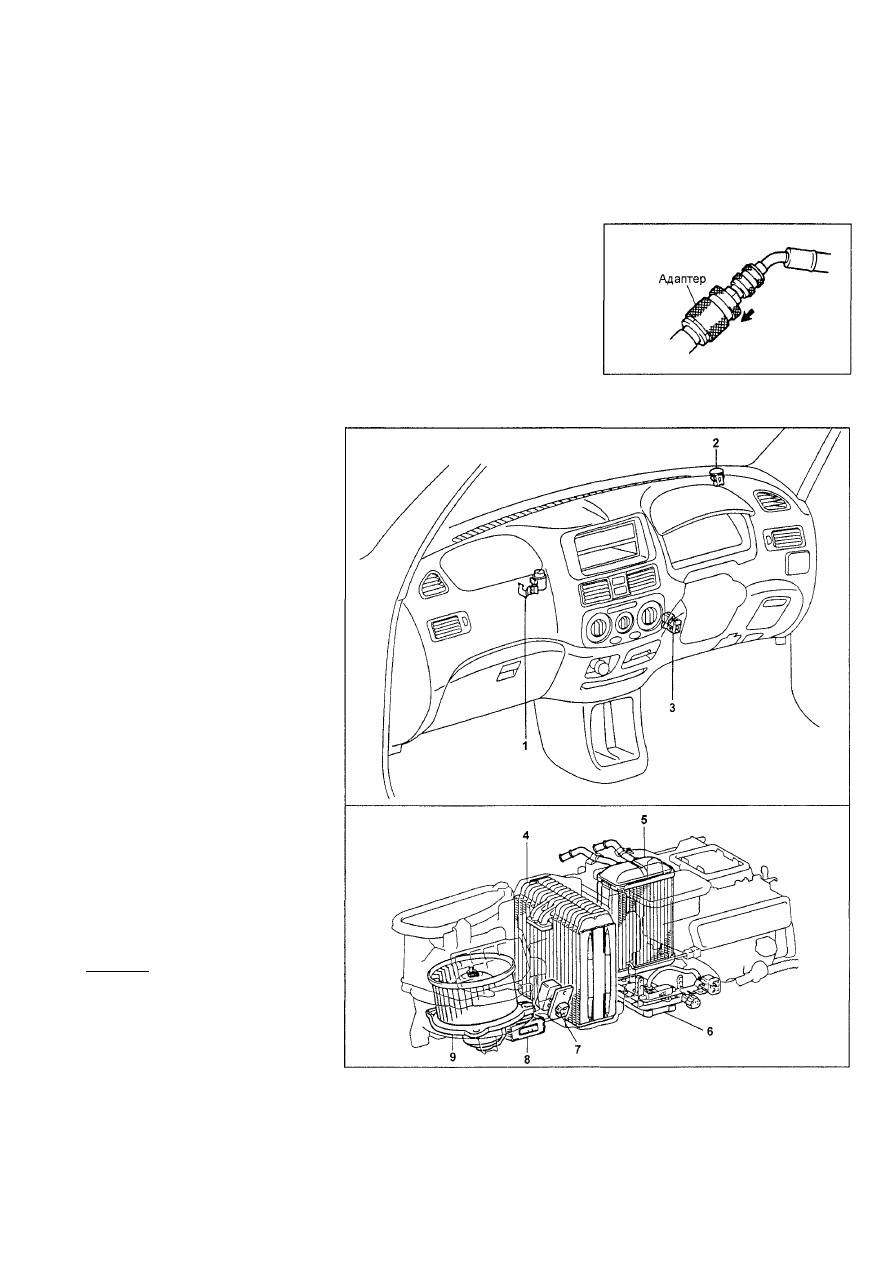

Расположение компонентов системы кондиционирования и отопления.

1 - реле "WARM UP", 2 - датчик солнечного света (модели с автоматиче­

ским управлением кондиционером), 3 - датчик температуры воздуха в са­

лоне (модели с автоматическим управлением кондиционером), 4 • испа­

ритель, 5 - радиатор отопителя, 6 - привод заслонки смешивания потоков

воздуха (модели с автоматическим управлением кондиционером), 7 - ре­

зистор вентилятора отопителя (модели с ручным управлением кондицио­

нером), 8 - усилитель кондиционера, 9 - вентилятор отопителя.

152 Кондиционер, отопление и вентиляция

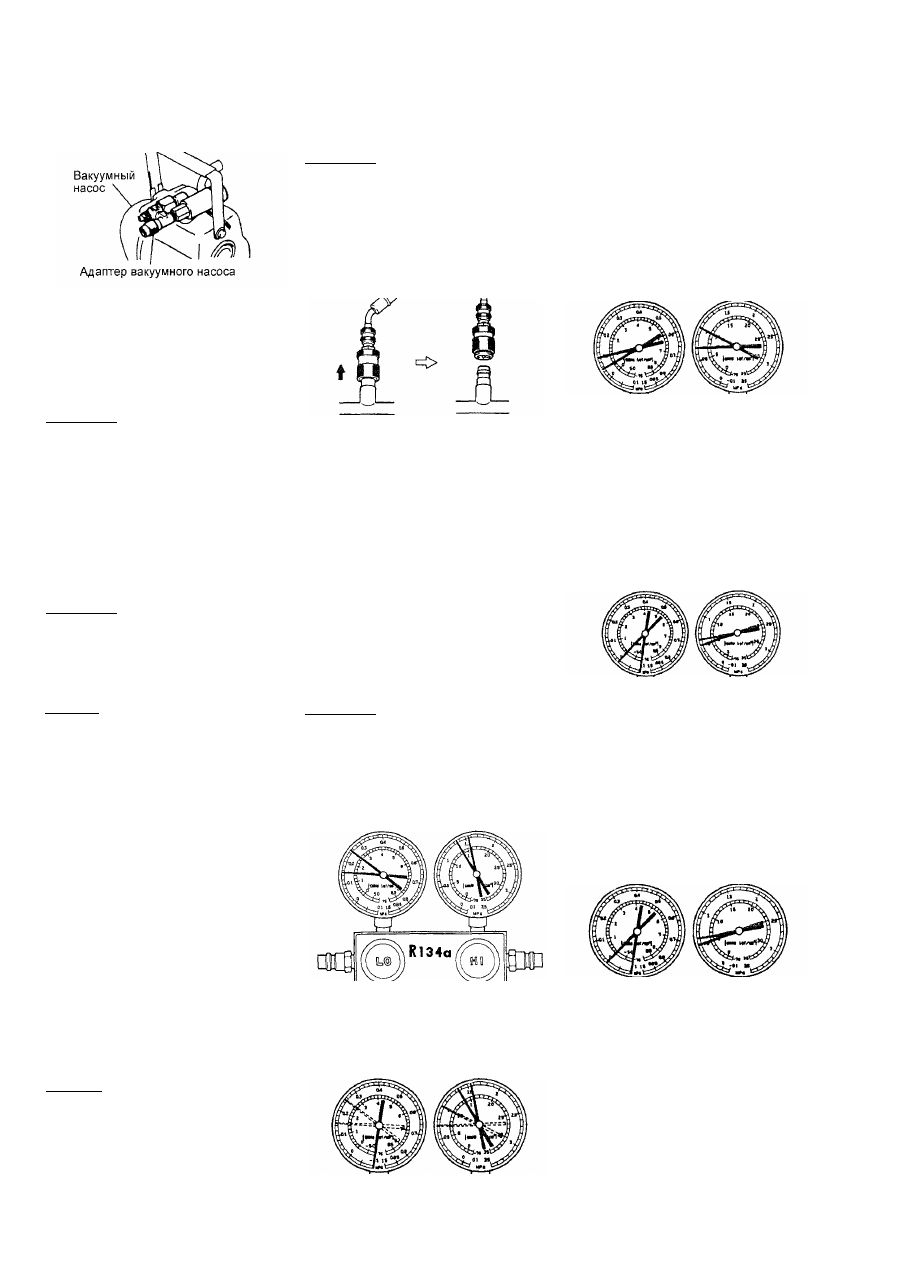

Вакуумирование системы

1 Установите блок манометров

а) Установите адаптер на вакуумный

насос

б) Подсоедините центральный

шланг блока манометров к адаптеру

вакуумного насоса
в) Откройте оба клапана блока мано­

метров и включите вакуумный насос

г) Не менее, чем через 10 минут про­

верьте, что манометр низкого давле­

ния показывает 100 кПа или больше

Примечание если давление ниже, за­

кройте оба клапана блока маномет­

ров и выключите вакуумный насос

Проверьте герметичность системы и

устраните неполадки

д) Закройте оба клапана блока ма­

нометров и выключите вакуумный

насос

е) Оставьте систему в таком состоя­

нии не менее 5 минут, убедитесь, что

показания приборов не изменяются

Зарядка системы

1 Установите зарядный баллон

Примечание при работе с зарядным

баллоном всегда выполняйте требо­

вания, описанные в инструкции к нему

а) Заправьте зарядный баллон необ­

ходимым количеством хладагента

б) Подсоедините центральный

шланг к зарядному баллону

Внимание не открывайте клапаны

на блоке манометров

в) Откройте клапан на зарядном

баллоне

г) Нажмите на сердечник клапана,

расположенного сбоку блока мано­

метров, и выпустите воздух из цен­

трального шланга

Проверка герметичности

системы

1 Откройте клапан высокого давления

на блоке манометров и заправьте сис­

тему хладагентом

2 Когда давление в стороне низкого

давления достигнет 98 кПа, закройте

клапан высокого давления

3 Проверьте детектором утечек гер­

метичность системы

При обнаружении утечек после ремон­

та повторите процедуру вакуумирова-

ния

Дозаправка хладагента

Дозаправьте систему хладагентом

После проверки на герметичность

доведите количество хладагента до

нормы

Внимание

- Никогда не заряжайте систему

через сторону высокого давления

при работающем двигателе

- Не открывайте клапан низкого

давления, когда система заправля­

ется жидким хладагентом

1 Полностью откройте клапан высоко­

го давления блока манометров
2 Полностью заправьте систему, по­

сле чего закройте клапан высокого

давления

Примечание Признаком полностью

заряженной системы является от­

сутствие пузырьков в сервисном окне

Снятие блока манометров

1 Закройте оба клапана блока мано­

метров

2 Отсоедините быстросъемный адап­

тер от сервисных клапанов линий охла­

ждения, как показано на рисунке

Причина

Вода, замерзая в расширительном

клапане, временно останавливает

цикл (блокирует циркуляцию хлада­

гента) После оттаивания система

приходит в норму

Способ устранения

а) Замените ресивер

б) Вакуумируйте систему для удале­

ния воды
в) Зарядите систему хладагентом

Недостаток хладагента

Пониженное давление во всей систе­

ме Недостаточное охлаждение По­

стоянные пузырьки в сервисном окне

3 Установите заглушки на сервисные

клапаны системы охлаждения

Проверка системы блоком

манометров

1 Подсоедините блок манометров

2 Снимайте показания с манометров

при следующих условиях

а) Выключатель управления забо­
ром воздуха в положении "RECIRC"
(температура воздуха в воздухоза­
борнике составляет 30 - 35°С)
б) Двигатель работает на режиме

1500 об/мин

в) Переключатель скорости враще­
ния вентилятора отопителя в поло­
жении "HI" (высокая скорость)
г) Регулятор температуры в положе­
нии максимального охлаждения

Примечание показания прибора мо­

гут незначительно изменяться в за­

висимости от температуры окру­

жающей среды

Нормальное функционирование

системы

Низкое давление 150 - 250 кПа

Высокое давление 1370 - 1570 кПа

Наличие  в о д ы в системе

Давление в линии низкого давления

меняется от нормального до разреже­

ния (охлаждение работает лишь перио­

дически, затем перестает работать)

Причина

Недостаток хладагента

Способ устранения

а) Проверьте систему на отсутствие

утечек

б) Дозаправьте хладагент до нормы

(исчезновение пузырьков в окне)

Плохая циркуляция хладагента
Пониженное давление во всей систе­

ме Иней на трубопроводе от ресиве­

ра до блока охлаждения Недостаточ­

ное охлаждение

Причина

Циркуляция хладагента затруднена

из-за засорения ресивера

Способ устранения

Замените ресивер

Нет охлаждения или хладагент

не циркулирует
Разрежение в линии низкого давле­

ния, пониженное давление в линии

высокого давления (нет охлаждения

или охлаждение лишь периодическое,

иней или конденсат около ресивера или

расширительного клапана)

Причина

Хладагент не циркулирует из-за на­

личия влаги или загрязнения в сис­

теме, либо утечка хладагента из

расширительного клапана

Способ устранения

а) Проверьте термочувствительную

трубку и расширительный клапан

б) Если причиной является загряз­

нение, то снимите и прочистите

расширительный клапан струей

воздуха Замените клапан, если

грязь удалить невозможно

в) Замените ресивер

Кондиционер, отопление и вентиляция 153

г) Вакуумируйте и заправьте систе­

му. Если обнаружится утечка газа из

термочувствительной трубки, то за­

мените расширительный клапан.

Избыток хладагента или недоста­

точное охлаждение конденсатора

Повышенное давление во всей систе­

ме. Недостаточное охлаждение. От­

сутствие пузырьков в сервисном окне,

даже когда двигатель работает на низ­

ких оборотах.

Причины:

Недостаточная циркуляция хлада­

гента. Недостаточное охлаждение

конденсатора.

Способ устранения:

а) Прочистите пластины конденса­

тора.

б) Проверьте работу вентилятора.

в) Если пункты "а" и "б" выполнены,

проверьте количество хладагента.

Наличие воздуха в системе
охлаждения
Повышенное давление во всей систе­

ме. Недостаточное охлаждение. Ли­

ния низкого давления горячая. Пу­

зырьки в сервисном окне.

Причина:'

Наличие воздуха в системе (воз­

можно, перед зарядкой система не

была вакуумирована).

Способ устранения:

а) Проверьте отсутствие загрязнения

и количество компрессорного масла.
б) Вакуумируйте и заправьте систему.

Неправильная установка расшири­

тельного клапана и термочувстви­

тельной трубки

Повышенное давление во всей систе­

ме, недостаточное охлаждение, иней

или обильный конденсат на трубопро-

воде низкого давления.

Неисправность компрессора

В линии низкого давления - повышен­

ное давление, в линии высокого дав­

ления - пониженное давление. Нет

охлаждения.

Причина:

Неисправен компрессор (утечки че­

рез клапан или износ деталей).

Способ устранения:

Отремонтируйте или замените ком­

прессор.

Проверка количества

хладагента

1. Режим проверки.

а) Частоту холостого хода поддер­

живайте на уровне 1000 об/мин.

б) Откройте все двери.

2. Установите максимальную скорость

вентилятора (HI).

3. Включите кондиционер.

4. Установите заслонку забора воздуха

в положение "RECIRC" (рециркуляция).

5. Установите регулятор температуры

в режим максимального охлаждения.

6. Проверьте количество хладагента по

наличию пузырьков в сервисном окне

ресивера.

а) Если в сервисном окне видны пу­

зырьки (недостаток хладагента), то

проверьте наличие утечек в системе

и дозаправьте систему до нормы.

б) Если пузырьки не видны (либо

количество хладагента в норме, ли­

бо перезарядка системы, либо хла­

дагент отсутствует), то способ уст­

ранения - см. пп. (в) и (г).

Причина:

а) Не отрегулирована термочувстви­

тельная трубка.

б) Неправильно установлен расши­

рительный клапан.

Способ устранения:

Проверьте термочувствительную

трубку; если она исправна, то про­

верьте расширительный клапан. Не­

исправные детали замените.

в) Если нет перепада температур

между входным и выходным отвер­

стиями компрессора (либо хладагент

отсутствует, либо количество хлада­

гента минимально), то проверьте на­

личие утечек хладагента, затем за­

рядите систему до нормы.

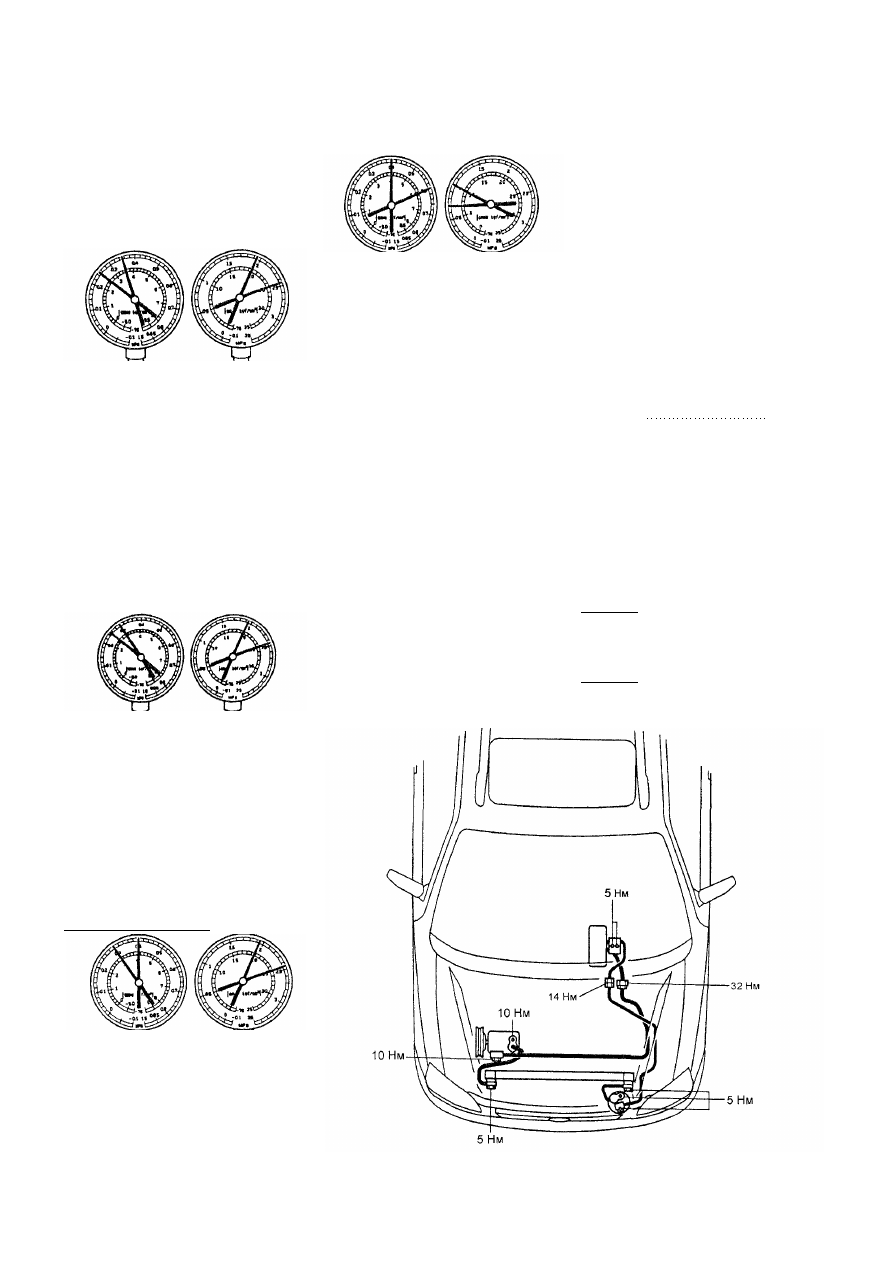

г) Если есть большой перепад тем­

ператур между входным и выход­

ным отверстиями компрессора

(либо количество хладагента в нор­

ме, либо перезарядка системы), то

способ устранения - см. пп. (д) и (е).
д) Если хладагент в сервисном окне

становится прозрачным сразу после

выключения кондиционера (пере­

зарядка системы), то удалите весь

хладагент, вакуумируйте и заправь­

те систему до нормы.
е) Если после выключения конди­

ционера хладагент вспенивается и

затем становится прозрачным, то

количество хладагента в норме.

Количество
хладагента 550 +50 г

Линии охлаждения

Проверка на автомобиле

1. Проверьте затяжку соединений тру­

бопроводов.

2. С помощью детектора утечек про­

верьте герметичность системы.

Замена элементов

трубопровода

1. Удалите хладагент из системы.

2. Замените неисправные элементы.
Внимание: во избежание попадания
загрязнений в систему немедленно

устанавливайте заглушки на от­

крытые концы трубок.
3. Затяните соединения.
Внимание: затяжку соединений про­
изводите в строгом соответствии с
приведенными моментами.

Моменты затяжки  р е з ь б о в ы х соединений системы кондиционирования.

154

Кондиционер, отопление и вентиляция

4. Вакуумируйте и заправьте систему

хладагентом.

Примечание: количество хладагента

смотрите в разделе "Проверка коли­

чества хладагента".

5. Проверьте герметичность системы.

6. Проверьте функционирование кон­

диционера.

Панель управления

кондиционером и

отопителем

Снятие и установка

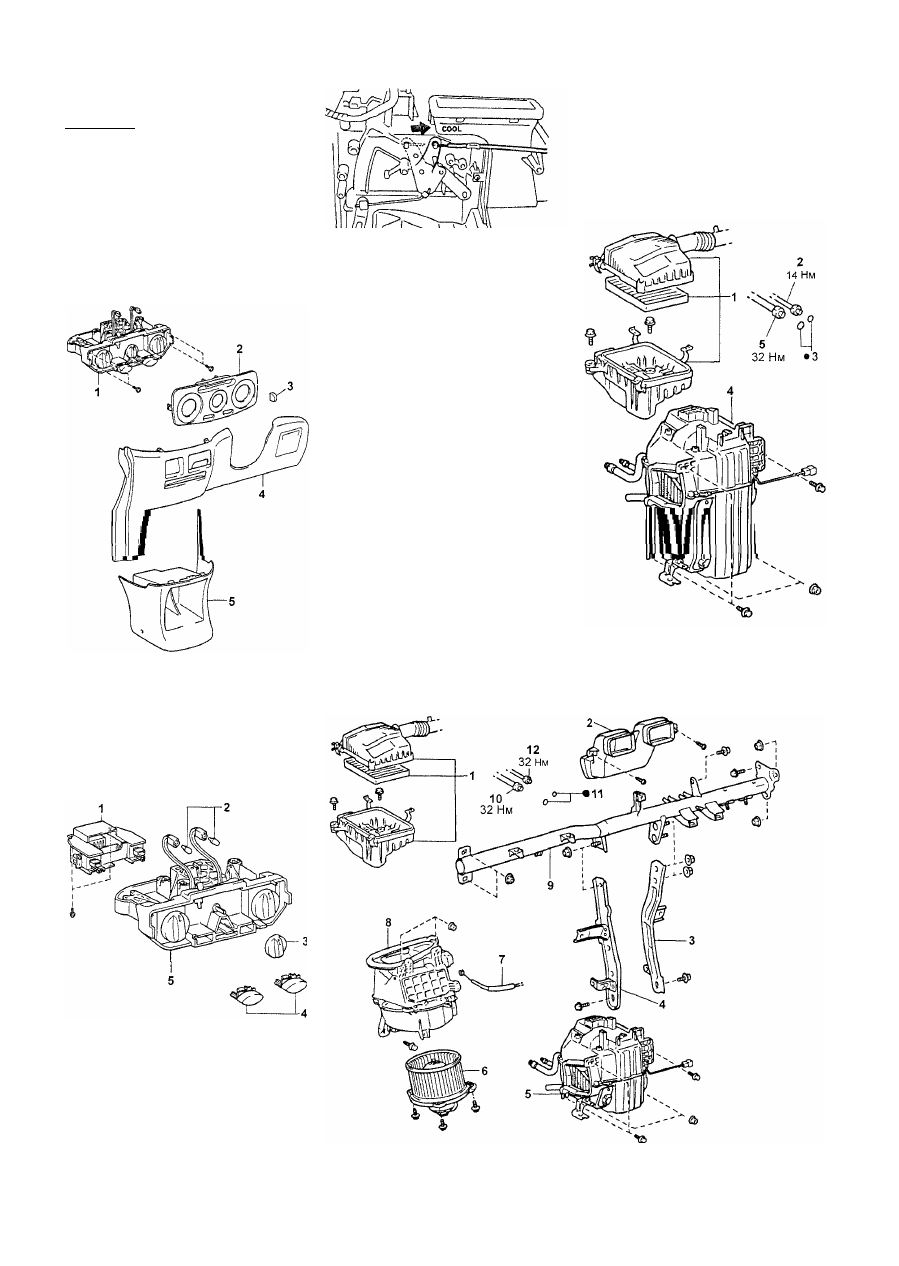

1 - панель управления кондиционе­

ром и отопителем в сборе, 2 - от­

делка панели управления конди­

ционером и отопителем, 3 - кнопка,

4 - нижняя отделка панели прибо­

ров со стороны водителя, 5 - от­

делка центральной консоли.

Разборка и сборка

1 - блок управления отопителем,

2 - лампы, 3 - рукоятка, 4 - кнопки,

5 - панель управления кондиционе­

ром и отопителем.

Регулировка  т р о с о в

управления кондиционером

и отопителем

1. Регулировка троса управления за­

слонкой смешивания потоков воздуха.

Установите рычаг управления заслон­

кой смешивания потоков воздуха в

положение "COOL", подсоедините

трос, зафиксируйте трос зажимом.

Разборка и сборка

При разборке и сборке блока отопителя

руководствуйтесь сборочным рисунком

"Разборка и сборка блока отопителя".

Блок кондиционера

Снятие и установка

2. Регулировка троса управления за­

слонкой направления потока воздуха.

Установите рычаг управления заслон­

кой направления воздушного потока в

положение "FACE", подсоедините

трос, зафиксируйте трос зажимом.
3. Регулировка троса управления за­

слонкой забора воздуха.

Установите рычаг управления заслон­

кой забора воздуха в положение

"FRESH", подсоедините трос, зафик­

сируйте трос зажимом.

Блок вентилятора

отопителя

Снятие и установка

При снятии и установке блока венти­

лятора отопителя руководствуйтесь

сборочным рисунком "Блок вентиля­

тора отопителя".

Блок отопителя

Снятие и установка

При снятии и установке блока отопи­

теля руководствуйтесь сборочным ри­

сунком "Снятие и установка блока

отопителя".

1 - воздушный  ф и л ь т р , 2 - трубка

подвода хладагента к испарителю,

3 - кольцевое уплотнение, 4 - блок

кондиционера, 5 - трубка отвода

хладагента от испарителя.

Блок вентилятора отопителя. 1 - воздушный фильтр, 2 - воздуховод,

3, 4 - стойка усилителя панели приборов, 5 - блок кондиционера, 6 - вен­

тилятор отопителя, 7 - трос управления заслонкой смешивания потоков

воздуха, 8 - корпус блока вентилятора отопителя, 9 - усилитель панели

приборов, 10 - трубка отвода хладагента от испарителя, 11 - кольцевое

уплотнение, 12 - трубка подвода хладагента к испарителю.
