Кузов

147

Снятие и установка

Примечание: установку проводите в

порядке, обратном снятию.

1. При помощи отвертки отсоедините

пистоны и снимите отделку магнитолы.
Примечание: перед использованием

обмотайте отвертку защитной

лентой.

8. Снимите отделку панели управле­

ния кондиционером и отопителем.

а) Снимите кнопки управления кон­

диционером и отопителем.

б) При помощи отвертки отсоедини­

те фиксаторы и снимите отделку па­

нели управления кондиционером и

отопителем.

б) Отсоедините пистоны и снимите

нижнюю отделку панели приборов

со стороны водителя.

2. Отверните 4 винта, отсоедините

разъем и снимите магнитолу.

3. Отверните 2 винта, отсоедините пис­

тоны и снимите отделку комбинации

приборов, как показано на рисунке.

4. Отверните 3 винта, отсоедините

разъем и снимите комбинацию прибо­

ров.

5. При помощи специнструмента отсо­

едините ось и снимите вещевой ящик.

6. Снимите подушку безопасности

пассажира (см. главу "Система безо­

пасности (SRS)").

7. Снимите отделку центральной кон­

соли.

а) Снимите 2 нижних пистона, как

показано на рисунке.

б) Отсоедините верхние пистоны и

снимите отделку центральной кон­

соли.

9. Снимите нижнюю отделку панели

приборов со стороны водителя.

а) Отверните 2 болта и 3 винта.

10. (Модели с электроприводом боко­

вых зеркал) Снимите панель управле­

ния положением боковых зеркал.

11. Снимите панель управления кон­

диционером и отопителем (см. главу

"Кондиционер, отопление и вентиля­

ция").

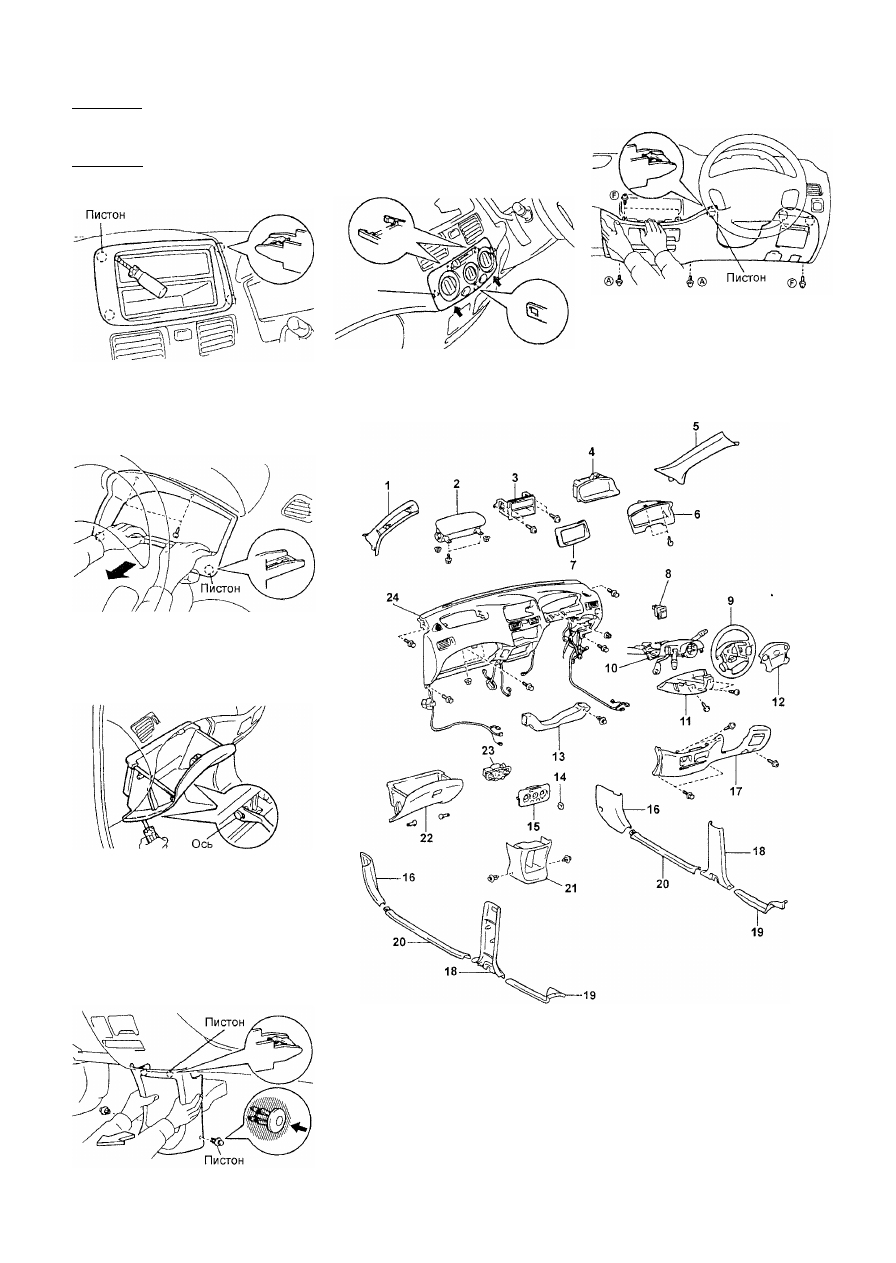

Снятие и установка панели приборов. 1,5- отделка передней стойки, 2 - по­

душка безопасности пассажира, 3 - магнитола, 4 - комбинация приборов,

6 - отделка комбинации приборов, 7 - отделка магнитолы, 8 - панель управ­

ления положением боковых зеркал, 9 - рулевое колесо, 10 - рулевая колон­

ка, 11 - кожух рулевой колонки, 12 - накладка рулевого колеса, 13 - воздухо­

вод №2, 14 - кнопка управления кондиционером и отопителем, 15 - отделка

панели управления кондиционером и отопителем, 16 - передняя боковая

отделка салона, 17 - нижняя отделка панели приборов со стороны водите­

ля, 18 - нижняя отделка центральной стойки, 19 - отделка порога задней

сдвижной двери, 20 - отделка порога передней двери, 21 - отделка цен­

тральной консоли, 22 - вещевой ящик, 23 - панель управления кондиционе­

ром и отопителем, 24 - панель приборов.

148

Кузов

12. Отсоедините пистон, как показано

на рисунке, и снимите воздуховод №2.

13. Снимите накладку рулевого коле­

са (см. главу "Система безопасности

(SRS)").
14. Снимите рулевое колесо.

15. Снимите кожух рулевой колонки.
16. Снимите рулевую колонку (см.

главу "Рулевое управление").

17. Снимите отделки передних стоек.

18. Снимите передние боковые отдел­

ки салона.

19. Снимите отделки порогов перед­

них дверей.
20. Снимите отделки порогов задних

сдвижных дверей.
21. Снимите нижние отделки цен­

тральных стоек.

22. Снимите панель приборов.

а) Отверните 3 болта.

б) Отсоедините разъемы жгута про­

водов и зажимы.

в) Отверните 4 болта и гайку.

г) Отсоедините пистоны и снимите

панель приборов.

Разборка и сборка

Примечание: сборку проводите в по­

рядке, обратном разборке.

1. Отверните винт (Н) и снимите со­

единительный воздуховод №1.
2. Отверните 3 винта (Н) и снимите

дефлектор обогрева лобового стекла.

3. Отверните 3 винта (Н) и снимите

воздуховод №3.

4. Отверните винт (Н) и снимите со­

единительный воздуховод №2.

5. Отверните 2 винта (Н) и снимите

дефлектор №3.

6. Отверните 4 винта (Н) и снимите

дефлектор №2.

7. Отверните 2 винта (Н) и снимите

воздуховод №1.

8. Отверните 2 винта (Н) и снимите

дефлектор №1.

9. Отверните винт (Н) и снимите

кронштейн вещевого ящика.

10. (Модели с навигационной систе­

мой) Отверните 2 винта (Н) и снимите

антенну навигационной системы.

11. (Модели с автоматическим

управлением кондиционером) Сними­

те датчик солнечного света.

12. (Модели без электропривода бо­

ковых зеркал) Снимите заглушку от­

верстия панели приборов.

13. Отсоедините зажимы и снимите

жгут проводов.

Отделка крыши

Снятие и установка

Примечание: установку проводите в

порядке, обратном снятию.

1. Снимите напольный коврик багаж­

ного отделения.

2. Снимите подушку заднего сиденья.

3. Снимите спинки заднего сиденья.

4. Отсоедините пистоны, фиксаторы и

снимите переднюю боковую отделку

салона, как показано на рисунке.

5. Отсоедините пистоны, фиксаторы и
снимите отделку порога передней

двери.

6. Отсоедините пистоны, фиксаторы и

снимите отделку порога задней

сдвижной двери.

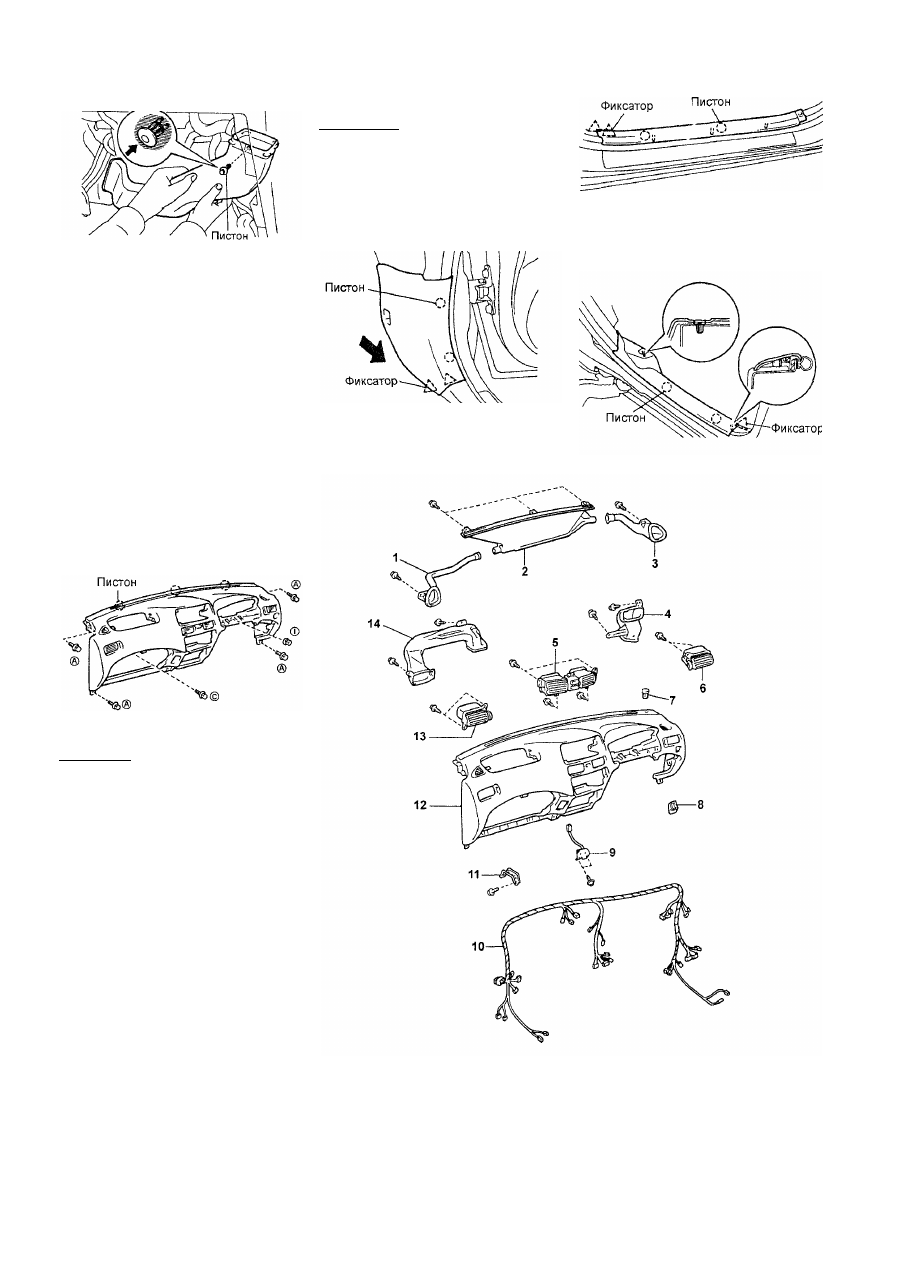

Разборка и сборка панели приборов. 1 - соединительный воздуховод №2,

2 -  д е ф л е к т о р обогрева лобового стекла, 3 - соединительный воздуховод

№1, 4 - воздуховод  № 1 , 5 -  д е ф л е к т о р №2, 6 -  д е ф л е к т о р  № 1 , 7 - датчик

солнечного света (модели с автоматическим управлением кондиционе­

ром), 8 - заглушка отверстия панели приборов (модели без электропри­

вода боковых зеркал), 9 - антенна навигационной системы (модели с на­

вигационной системой), 10 - жгут проводов, 11 - кронштейн вещевого

ящика, 12 - панель приборов, 13  - д е ф л е к т о р №3, 14 - воздуховод №3.

Кузов 149

7. Снимите уплотнители передних

дверей.

8. Снимите уплотнители задних дверей.

9. Отсоедините пистоны, фиксаторы и

снимите нижнюю отделку центральной

стойки, как показано на рисунке.

10. Снимите отделку порога задней

двери.

а) При помощи специнструмента от­

соедините 5 пистонов.

б) Отсоедините фиксаторы и сними­

те отделку порога задней двери.

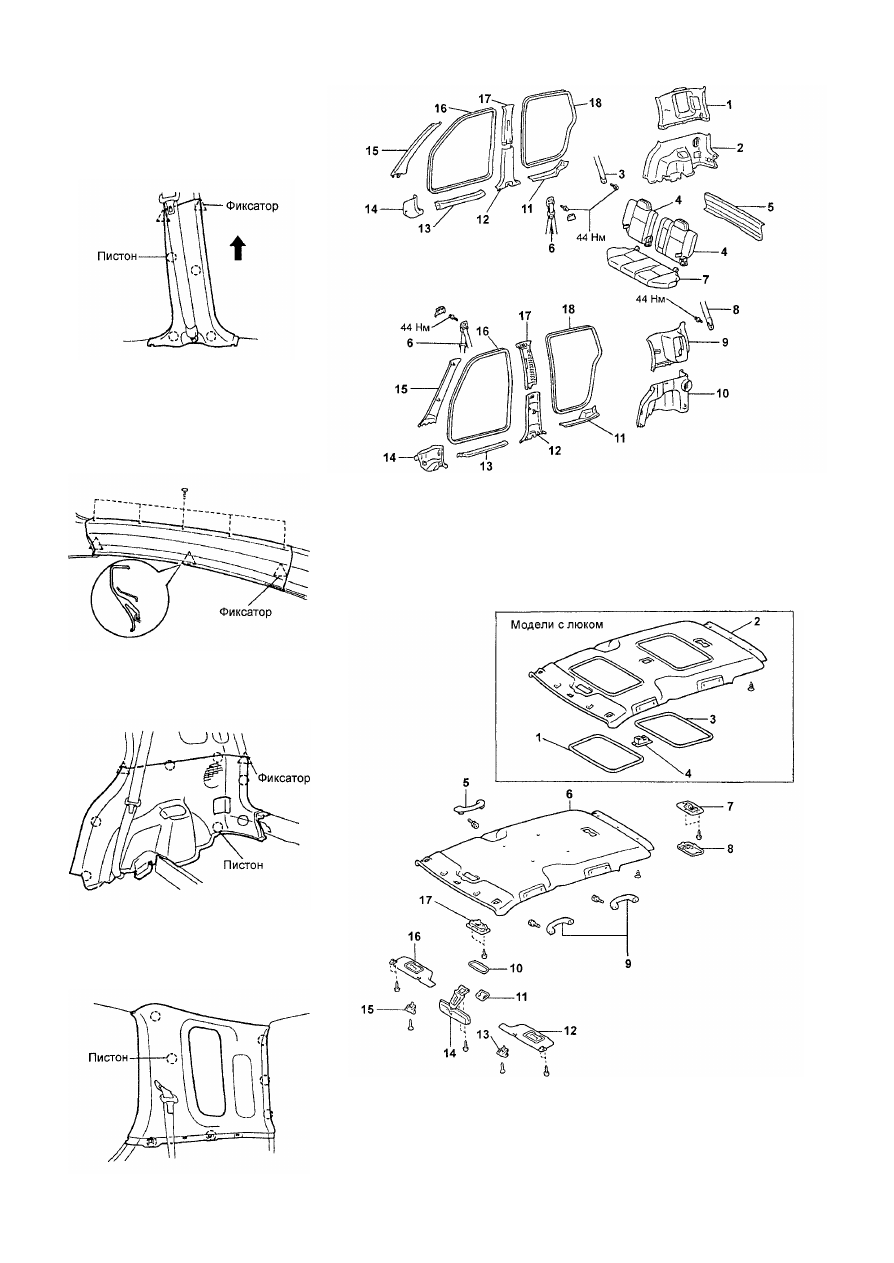

Отделка крыши. 1,9- отделка задней стойки, 2, 10 - боковая отделка багаж­

ного отделения, 3, 8 - нижнее крепление ремня безопасности заднего сиде­

нья, 4 - спинка заднего сиденья, 5 - отделка порога задней двери, 6 - верх­

нее крепление ремня безопасности переднего сиденья, 7 - подушка заднего

сиденья, 11 - отделка порога задней сдвижной двери, 12 - нижняя отделка

центральной стойки, 13 - отделка порога передней стойки, 14 - передняя бо­

ковая отделка салона, 15 - отделка передней стойки, 16 - уплотнитель пе­

редней двери, 17 - верхняя отделка центральной стойки, 18 - уплотнитель

задней сдвижной двери.

11. Отсоедините пистоны, фиксаторы

и снимите боковую отделку багажного

отделения.

12. Снимите нижнее крепления ремня

безопасности заднего сиденья.

13. Отсоедините пистоны и снимите

отделку задней стойки.

Отделка крыши (продолжение). 1 - уплотнитель стекла переднего люка,

2, 6 - отделка крыши, 3 - уплотнитель стекла заднего люка, 4 - панель

управления задним люком, 5, 9 - вспомогательная ручка, 7 - лампа осве­

щения салона, 8 - плафон  л а м п ы освещения салона, 10 - плафон  л а м п ы

местной подсветки, 11 - крышка внутреннего зеркала, 12, 16 - солнцеза­

щитный козырек, 13, 15 - держатель солнцезащитного козырька, 14 - внут­

реннее зеркало, 17 - лампа местной подсветки.

150 Кузов

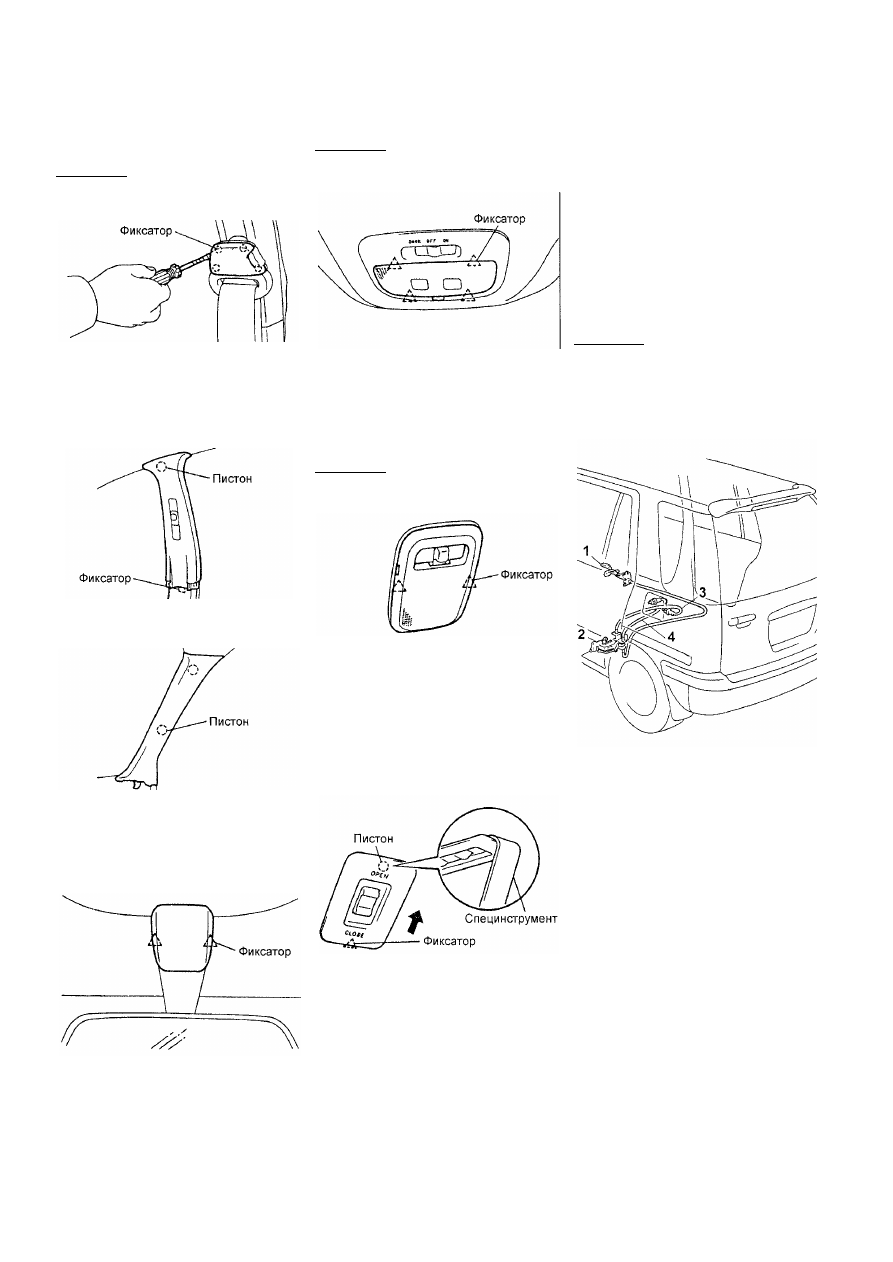

14. Снимите верхнее крепление ремня

безопасности переднего сиденья.

а) При помощи отвертки отсоедини­

те фиксаторы и снимите крышку

болта верхнего крепления ремня

безопасности переднего сиденья.

Примечание: перед использованием

обмотайте отвертку защитной

лентой.

б) Отверните болт и снимите верх­

нее крепление ремня безопасности

переднего сиденья.

15. Отсоедините пистон, фиксатор и

снимите верхнюю отделку централь­

ной стойки.

16. Отсоедините пистоны и снимите

отделку передней стойки.

17. Снимите солнцезащитные козырь­

ки и их держатели.

18. Снимите внутреннее зеркало.

а) При помощи специнструмента от­

соедините фиксаторы и снимите

крышку.

19. Снимите лампу местной подсветки.

а) При помощи отвертки отсоедини­

те фиксаторы и снимите плафон

лампы местной подсветки.

Примечание: перед использованием

обмотайте отвертку защитной

лентой.

б) Отверните 2 винта, отсоедините

разъем и снимите лампу местной

подсветки.

20. Снимите лампу освещения салона.

а) При помощи отвертки отсоедини­

те фиксаторы и снимите плафон

лампы освещения салона.

Примечание: перед использованием

обмотайте отвертку защитной

лентой.

25. Снимите солнцезащитный козырек.

а) Отверните винт.

б) При помощи специнструмента от­

соедините пистон и снимите держа­

тель солнцезащитного козырька.

в) Снимите солнцезащитный козырек.

26. При помощи специнструмента от­

соедините 7 пистонов (модели без

люка) или 3 пистона (модели с люком)

и снимите отделку крыши через зад­

нюю дверь.

Система блокировки

лючка бензобака и

левой сдвижной  д в е р и

Снятие и установка

Примечание:

- Снятие проводите, как показано

на рисунке "Система блокировки

лючка бензобака и левой сдвижной

двери".

- Установку проводите в порядке,

обратном снятию.

б) Отверните 2 винта, отсоедините

разъем и снимите лампу освещения

салона.

21. (Модели с задним люком) Снимите

панель управления задним люком.

а) При помощи специнструмента от­

соедините пистон.

б) Отсоедините фиксатор, разъем и

снимите панель управления задним

люком, как показано на рисунке.

б) Отверните 2 винта и снимите

внутреннее зеркало.

22. Снимите вспомогательную ручку.

а) При помощи отвертки отсоедини­

те фиксаторы и снимите крышки.

б) Отверните 2 винта и снимите

вспомогательную ручку.

23. (Модели с люком) Снимите уплот­

нитель переднего люка.

24. (Модели с люком) Снимите уплот­

нитель заднего люка.

Система блокировки лючка бензо­

бака и левой сдвижной  д в е р и .

1 - рычаг открытия лючка бензоба­

ка, 2 - механизм блокировки лючка

бензобака и  л е в о й сдвижной двери,

3, 4 - тросы механизма блокировки

лючка бензобака и  л е в о й сдвижной

двери.

Проверка

1. Убедитесь, что при открытой левой

сдвижной двери лючок бензобака от­

крыть нельзя.
2. Убедитесь, что при открытом лючке

бензобака нельзя открыть левую

сдвижную дверь.
