Кузов 139

2. Регулировка двери в поперечном и

вертикальном направлениях.

Ослабьте болты крепления дверных

петель к двери и отрегулируйте поло­

жение двери.

. Регулировка скобы замка двери

а) Убедитесь, что петли двери отре­

гулированы правильно.
б) Слегка ослабьте винты крепления

скобы и, аккуратно постукивая пла­

стиковым молотком, отрегулируйте

положение скобы.

Разборка передней двери

1. Снимите внутреннюю ручку откры­

вания двери.

а) Отверните винт

б) При помощи отвертки отсоедини­

те фиксаторы.

Примечание: перед использованием

обмотайте отвертку защитной

лентой.

в) Отсоедините внутреннюю тягу от­

крывания двери и снимите внутрен­

нюю ручку открывания двери.

2. При помощи отвертки отсоедините

пистон и фиксаторы, отсоедините

разъем и снимите панель управления

стеклоподъемником.

Примечание: перед использованием

обмотайте отвертку защитной

лентой.

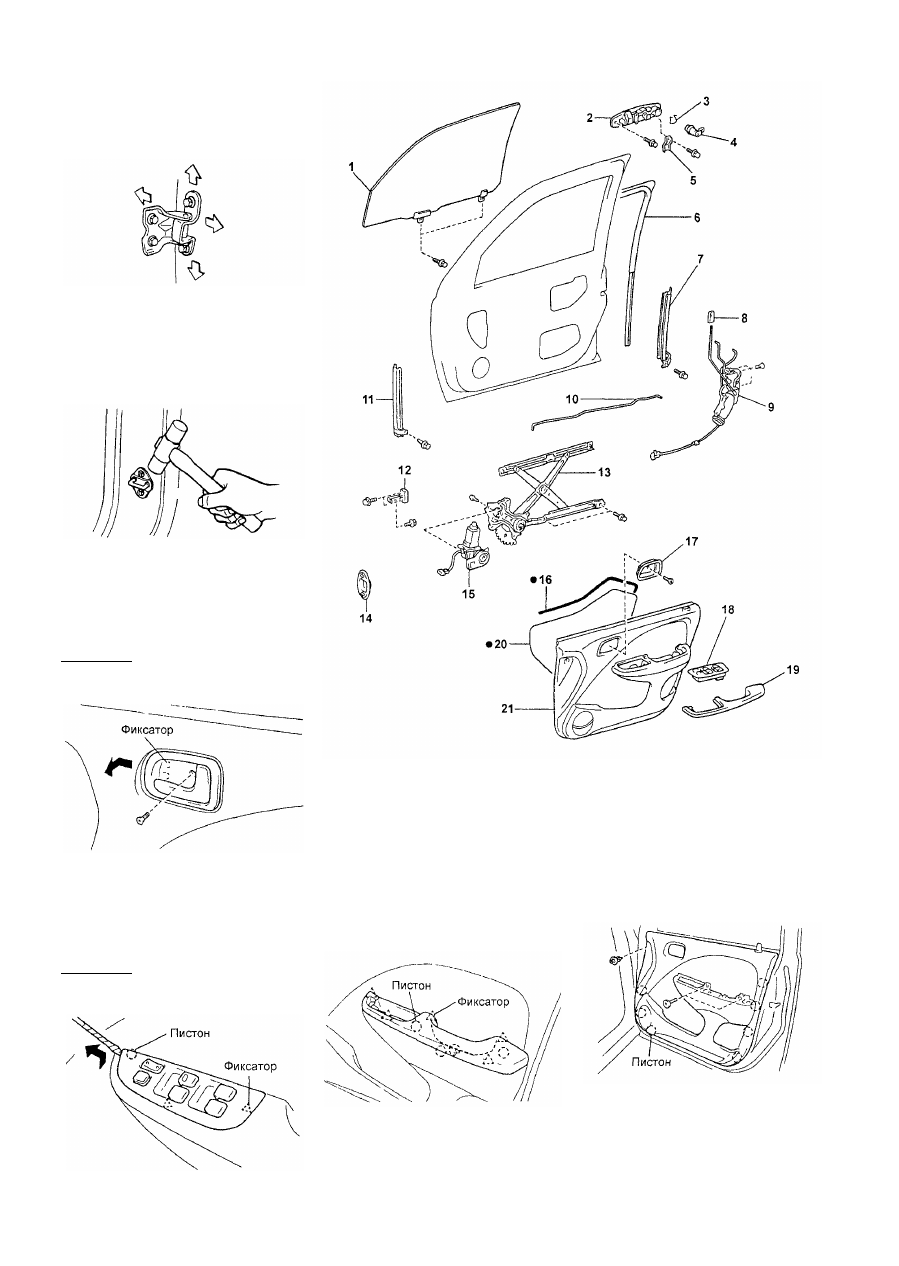

Передняя  д в е р ь . 1 - стекло двери, 2 - внешняя ручка открывания двери,

3 - фиксатор цилиндра замка, 4 - цилиндр замка, 5 - кронштейн внешней

ручки открывания двери, 6 - уплотнитель стекла двери, 7 - задняя на­

правляющая стекла двери, 8 - кнопка блокировки замка двери, 9 - двер­

ной замок, 10 - внутренняя тяга открывания двери, 11 - передняя направ­

ляющая стекла двери, 12 - ограничитель хода двери, 13 - механизм стек­

лоподъемника, 14 - крышка ограничителя хода двери, 15 - электродвига­

тель стеклоподъемника, 16 - клей, 17 - внутренняя ручка открывания две­

ри, 18 - панель управления стеклоподъемником, 19 - подлокотник,

20 - крышка технологического отверстия, 21 - отделочная панель  д в е р и .

3 Отсоедините пистоны, фиксаторы и

снимите подлокотник.

. Снимите отделочную панель двери.

а) Отверните 2 винта и пистон.

б) Отсоедините пистоны и снимите

отделочную панель двери.

5. Снимите крышку технологического

отверстия.

6. Снимите стекло двери.

а) Отпустите стекло до появления

болтов в технологическом отвер­

стии.

140

Кузов

б) Отверните 2 болта и снимите 2. Снимите кронштейн центрального

стекло двери. ролика.

Примечание: будьте осторожны, не а) Поддомкратьте дверь, как пока-

уроните стекло. зано на рисунке.

7. Снимите механизм стеклоподъем­

ника с электродвигателем в сборе.
8. Снимите уплотнитель стекла двери.

9. Снимите заднюю направляющую

стекла двери.

10. Снимите внутреннюю тягу откры­

вания двери.

11. Снимите дверной замок.

а) Снимите кнопку блокировки замка

двери.
б) Отсоедините внутренние тяги.

в) Отверните 3 винта, отсоедините

разъем и снимите дверной замок.

12. Снимите внешнюю ручку открыва­

ния двери.

13. Снимите цилиндр замка.

14. Снимите переднюю направляю­

щую стекла двери.

15. Снимите крышку и ограничитель

хода двери.

Сборка передней  д в е р и

Сборка передней двери производится в

порядке, обратном разборке, с учетом

следующего:

Установите крышку технологическо­

го отверстия при помощи клея, как

показано на рисунке.

Снятие и установка задней

сдвижной  д в е р и

Примечание: установка задней

сдвижной двери производится в по­

рядке, обратном снятию.

1. Снимите отделку центральной на­

правляющей двери.

а) Отверните гайку со стороны са­

лона.

б) Отсоедините пистон и двухсто­

роннюю липкую ленту.

в) Приоткройте дверь, отсоедините

фиксатор и снимите отделку цен­

тральной направляющей двери, как

показано на рисунке.

Разборка задней

сдвижной двери

1. Снимите внутреннюю ручку откры­

вания двери.

а) Установите ручку в положение,

показанное на рисунке.

б) Используя кусок ткани снимите

фиксатор, как показано на рисунке.
в) Снимите внутреннюю ручку от­

крывания двери.

б) Отверните болт и снимите огра­

ничитель хода центральной направ­

ляющей двери №1.

в) Отверните 2 болта и снимите

кронштейн центрального ролика.

3. Снимите кронштейн нижнего ролика.
Примечание: при снятии кронштейна
поддерживайте дверь.

а) Отверните болт и отсоедините

трос привода открывания двери.

б) Отверните болт и снимите огра­

ничитель хода центральной направ­

ляющей двери №2.

в) Отверните 3 болта и снимите

кронштейн нижнего ролика.

4. Снимите заднюю сдвижную дверь.

а) Отсоедините пистон.
б) Отсоедините кронштейн верхнего

ролика и снимите дверь.

5. Отверните 2 болта и снимите крон­

штейн верхнего ролика.

6. Снимите ограничитель хода двери.
7. Отверните 5 болтов и снимите цен­

тральную направляющую двери.

2. Отсоедините пистоны, разъем и
снимите отделочную панель двери.

3. Снимите панель управления стек­

лоподъемником.

4. Снимите крышку технологического

отверстия.

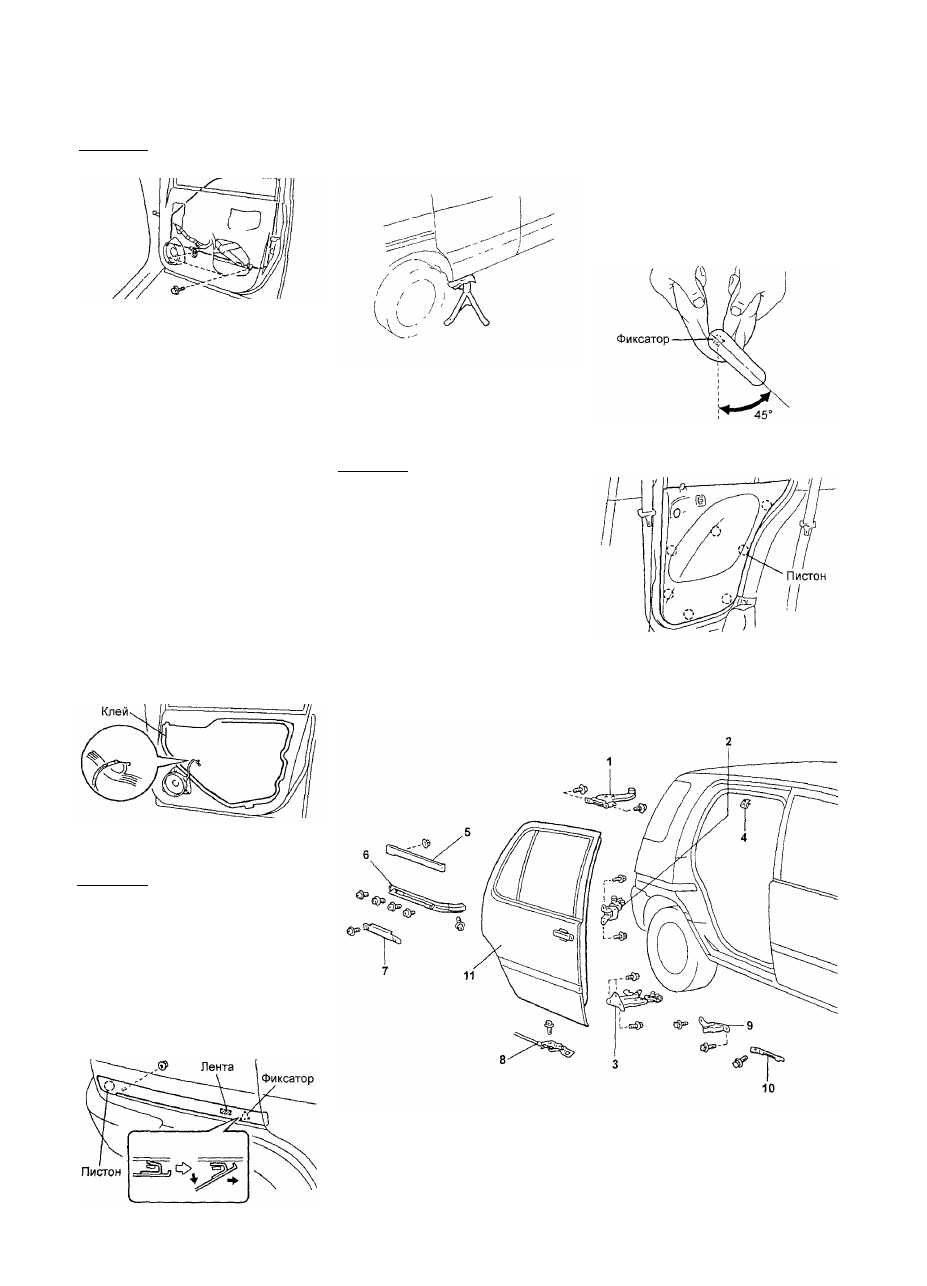

Снятие и установка задней сдвижной  д в е р и . 1 - кронштейн верхнего роли­

ка, 2 - кронштейн центрального ролика, 3 - кронштейн нижнего ролика,

4 - пистон, 5 - отделка центральной направляющей двери, 6 - центральная

направляющая двери, 7 - ограничитель хода центральной направляющей

д в е р и  № 1 , 8 - трос привода открывания  д в е р и , 9 - ограничитель хода

двери, 10 - ограничитель хода центральной направляющей  д в е р и №2,

11 -  з а д н я я сдвижная  д в е р ь .

Кузов

141

5 Снимите уплотнитель стекла двери

6 Снимите молдинг стекла двери

а) Наклейте защитную ленту под

молдинг
б) При помощи скребка отсоедините

пистоны и снимите молдинг стекла

двери

7 Снимите стекло двери

а) Отпустите стекло до появления

болта в технологическом отверстии

б) Отверните болт

в) Отверните болт, винт и снимите

заднюю направляющую стекла две­

ри, как показано на рисунке

г) Снимите стекло двери

8 Снимите неподвижное стекло зад­

ней сдвижной двери, как показано на

рисунке

9. Снимите кронштейн

10 Снимите механизм стеклоподъем­

ника с электродвигателем в сборе

11 Снимите механизм управления

дверными замками

а) Отверните болт и снимите держа­

тель

б) Снимите кнопку блокировки замка

двери

в) Отсоедините внутренние тяги и

тросы

г) Отверните 3 болта, гайку и сними­

те механизм управления дверными

замками

12 Снимите переднюю направляю­

щую стекла двери
13 Снимите передний дверной замок

14 Снимите задний дверной замок

15 Снимите внешнюю ручку открыва­

ния двери

Сборка задней

сдвижной  д в е р и

Сборка задней сдвижной двери произ­

водится в порядке, обратном разборке,

с учетом следующего

Установите крышку технологическо­

го отверстия при помощи клея, как

показано на рисунке

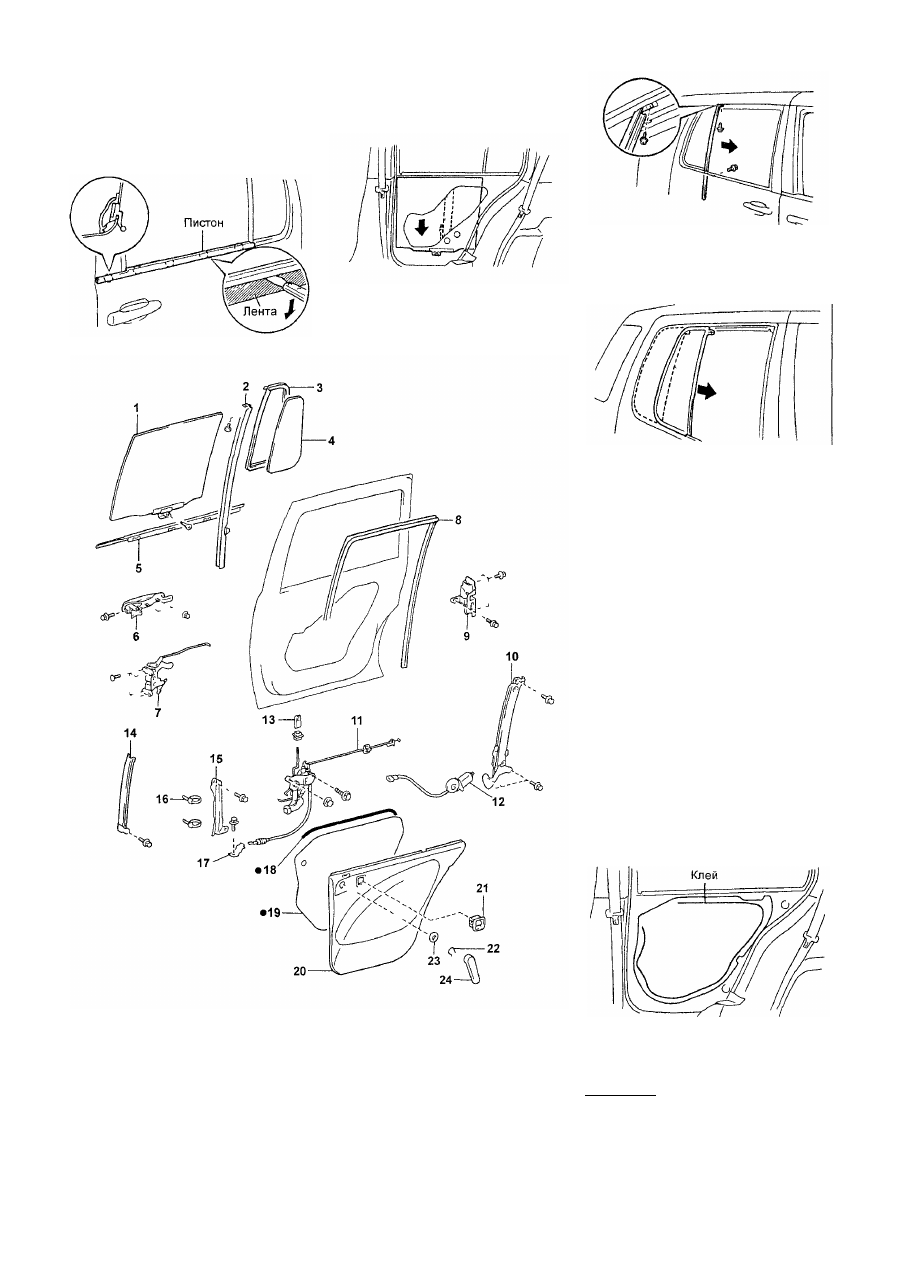

Разборка и сборка задней сдвижной двери. 1 - стекло двери, 2 - задняя на­

правляющая стекла двери, 3 - уплотнитель неподвижного стекла задней

сдвижной двери, 4 - неподвижное стекло двери, 5 - молдинг стекла двери,

6 - внешняя ручка открывания двери, 7 - передний дверной замок, 8 - уп­

лотнитель стекла двери, 9 - задний дверной замок, 10 - механизм стекло­

подъемника, 11 - механизм управления дверными замками, 12 - электро­

двигатель стеклоподъемника, 13 - кнопка блокировки замка двери, 14 - пе­

редняя направляющая стекла двери, 15 - кронштейн, 16 - зажим, 17 - держа­

тель, 18 - клей, 19 - крышка технологического отверстия, 20 - отделочная

панель двери, 21 - панель управления стеклоподъемником, 22 - фиксатор,

23 - заглушка, 24 - внутренняя ручка открывания двери.

Задняя  д в е р ь

Регулировка

Примечание регулировку задней две­

ри выполнить невозможно, когда

крепление двери выполняется цен­

трирующими болтами При регули­

ровке эти болты следует заменить

обычными болтами с шайбами

142

Кузов

Проверьте и при необходимости от­
регулируйте зазоры между задней

дверью и кузовом автомобиля, как

показано на рисунке.
Примечание: все размеры указаны в
миллиметрах.

1. Регулировка двери в продольном и

вертикальном направлениях.

Ослабьте болты крепления петель к

двери и отрегулируйте положение

задней двери.

2. Регулировка положения боковых

фиксаторов задней двери.

Ослабьте болты крепления боковых

фиксаторов на двери и кузове и отре­

гулируйте положение фиксаторов зад­

ней двери.

Фиксатор на двери.

3. Регулировка положения скобы зам­

ка задней двери.

Слегка ослабьте винты крепления

скобы и, слегка постукивая пластико­

вым молотком, отрегулируйте поло­

жение скобы замка двери.

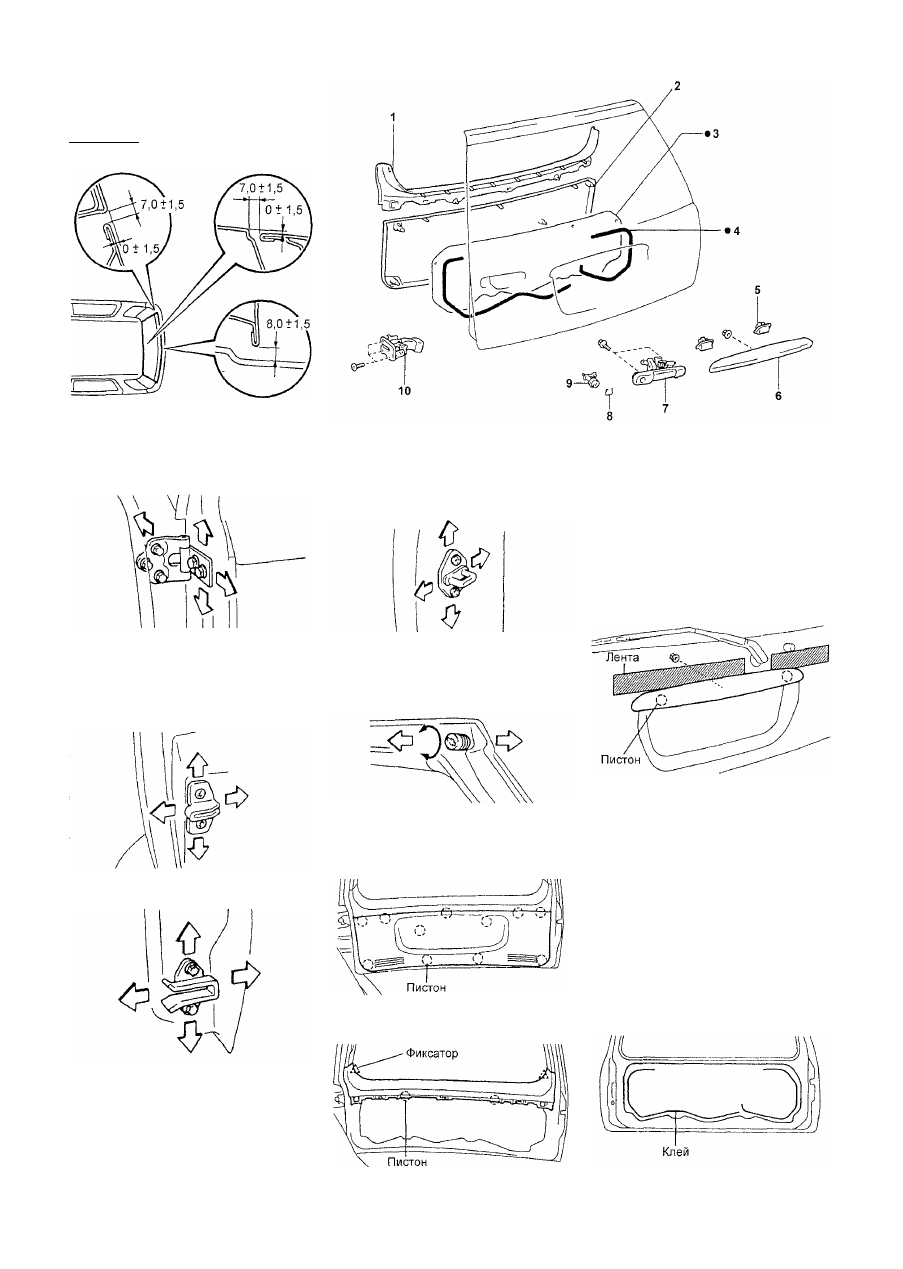

Задняя  д в е р ь . 1 - отделка задней двери, 2 - отделочная панель задней

двери, 3 - крышка технологического отверстия, 4 - клей, 5 - лампа под­

светки номерного знака, 6 - отделка внешней ручки открывания двери,

7 - внешняя ручка открывания двери, 8 - фиксатор цилиндра замка, 9 - ци­

л и н д р замка, 10 - дверной замок.

крышку технологического

3. Снимите

отверстия.

4. Снимите отделку внешней ручки от­

крывания двери.

а) Отверните гайку.

б) Наклейте защитную ленту в мес­

та, показанные на рисунке.

2. Регулировка верхнего края двери в

горизонтальном направлении.

Отрегулируйте положение верхнего

края двери поворачивая подушку.

Разборка задней двери

1. Отсоедините пистоны и снимите

отделочную панель задней двери.

2. Отсоедините пистоны, фиксаторы и

снимите отделку задней двери.

в) Отсоедините пистоны и снимите

отделку внешней ручки открывания

двери.

5. Снимите лампу подсветки номерно­

го знака.

6. Снимите дверной замок.

7. Снимите внешнюю ручку открыва­

ния двери.

8. Снимите цилиндр замка.

Сборка задней  д в е р и

Сборка задней двери производится в

порядке, обратном разборке, с учетом

следующего:

Установите крышку технологическо­

го отверстия при помощи клея, как

показано на рисунке.
