Тормозная система

135

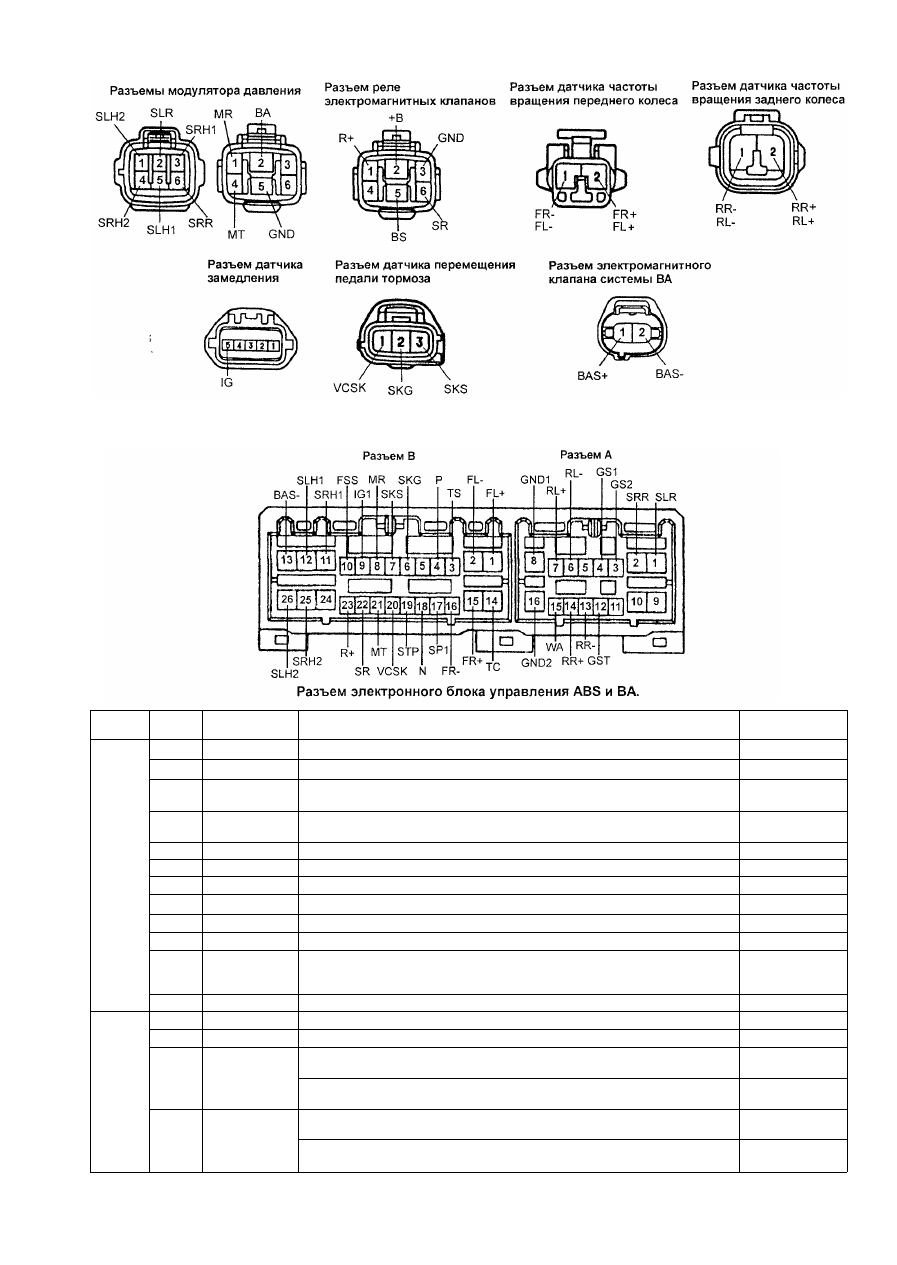

Разъемы элементов систем ABS и ВА (вид со стороны жгута проводов).

Таблица. Напряжение на выводах разъема блока управления ABS и ВА.

Р а з ъ е м

А

В

Вывод

1

2

З*

2

4*2

6
7
8

12*

2

13
14

15

16

1

2

3

4

Обозначение

вывода

SLR GND

SRR GND

GS2 GND

GS1 GND

RL- GND

RL+ GND

GND1 Macca

GST GND

RR- GND

RR+ GND

WA GND

GND2 Macca

FL+ GND

FL- GND

Ts GND

P GND

Состояние при измерении

Замок зажигания в положении "ON", значение изменится через 1,5 с
Замок зажигания в положении "ON", значение изменится через 1,5 с

Замок зажигания в положении "ON", автомобиль стоит на ровной

поверхности
Замок зажигания в положении "ON", автомобиль стоит на ровной

поверхности
Замок зажигания в положении "OFF"

Автомобиль движется со скоростью 30 км/час

Замок зажигания в положении "OFF"
Замок зажигания в положении "ON", значение изменится через 1,5 с

Замок зажигания в положении "OFF"
Автомобиль движется со скоростью 30 км/ч

Замок зажигания из положения "OFF" в "ON"

Замок зажигания в положении "OFF"
Автомобиль движется со скоростью 30 км/ч
Замок зажигания в положении "OFF"
Замок зажигания в положении "ON", выводы "Ts" - "Е1"

диагностического разъема замкнуты

Замок зажигания в положении "ON", выводы "Ts" - "Е1"

диагностического разъема не соединены

Замок зажигания в положении "ON", селектор АКПП

в положении"N"
Замок зажигания в положении "ON", селектор АКПП в любом

положении кроме "N"

Напряжение, В

10- 14*

1

10-14*

1

1,5-3

1,5-3 или

3,5-5

цепь замкнута

импульсы

цепь замкнута

2 - 4 менее 1

цепь замкнута

импульсы

менее 2 В

(не более 3 с)

- « 1 0 - 1 4 В*

1

цепь замкнута

импульсы

цепь замкнута

менее 2

1 0 - 1 4

1 0 - 1 4

менее 1

136

Тормозная система

Таблица. Напряжение на  в ы в о д а х  р а з ъ е м а блока управления ABS и ВА. (продолжение).

Р а з ъ е м

В

Вывод

6

7

8
9

10
11

12

13

14

15
16
17

18

19

20
21
22

23
25

26

Обозначение

в ы в о д а

SKG GND

SKS GND

MR GND
IG1 GND

FSS GND

SRH1

  G N D

SLH1 GND

BAS- GND

Tc GND

FR+ GND

FR- GND

SP1 GND

N  G N D

STP GND

VCSK GND

MT GND
SR GND

R+ GND

SRH2 GND

SLH2 GND

Состояние при измерении

Замок зажигания в положении "OFF"
Педаль тормоза отпущена
Ход педали тормоза составляет 50 мм (при увеличении хода

педали тормоза напряжение увеличивается)
Замок зажигания в положении "ON", значение изменится через 1,5 с
Замок зажигания в положении "ON"
Замок зажигания в положении "OFF"
Замок зажигания в положении "ON", значение изменится через 1,5 с

Замок зажигания в положении "ON", значение изменится через 1,5 с

Замок зажигания в положении "OFF"

Замок зажигания в положении "ON", выводы "Т

с

" - "Е1"

диагностического разъема замкнуты

Замок зажигания в положении "ON", выводы "Т

с

" - "Е1"

диагностического разъема не соединены
Автомобиль движется со скоростью 30 км/ч

Замок зажигания в положении "OFF"

Автомобиль движется со скоростью 30 км/ч

Замок зажигания в положении "ON", селектор АКПП

в положении "N"
Замок зажигания в положении "ON", селектор АКПП в любом

положении кроме "N"
Педаль тормоза нажата, замок зажигания в положении "ON"
Педаль тормоза отпущена, замок зажигания в положении "ON"
Замок зажигания в положении "ON"
Замок зажигания в положении "ON", значение изменится через 1,5 с
Замок зажигания в положении "ON", значение изменится через 1,5 с
Замок зажигания в положении "ON"
Замок зажигания в положении "ON", значение изменится через 1,5 с

Замок зажигания в положении "ON", значение изменится через 1,5 с

Напряжение, В

цепь замкнута

0,45-1,7

1,45-2,75

менее 2
10-14*

1

цепь замкнута

10-14*

1

10-14*

1

цепь

разомкнута

(сопротивление

более 1 МОм

менее 2

1 0 - 1 4

импульсы

цепь замкнута

импульсы

8 - 1 4

менее 1,5

8 - 1 4

менее 2
4,5-5,5
10-14*

1

менее 2*

1

1 0 - 1 4

10-14*

1

10 - 14*

1

* - (для аварийного режима работы электронного блока управления ABS (FAIL SAFE)). Если индикатор ABS горит,

то проверка невозможна. На выводе "WA" для проведения проверки должно быть менее 2 В, на выводе "D/G" - менее

1 В, на всех остальных выводах из-за запрещения работы модулятора давления напряжение равно 0;
*

2

 - модели 4WD.

Импульсы:

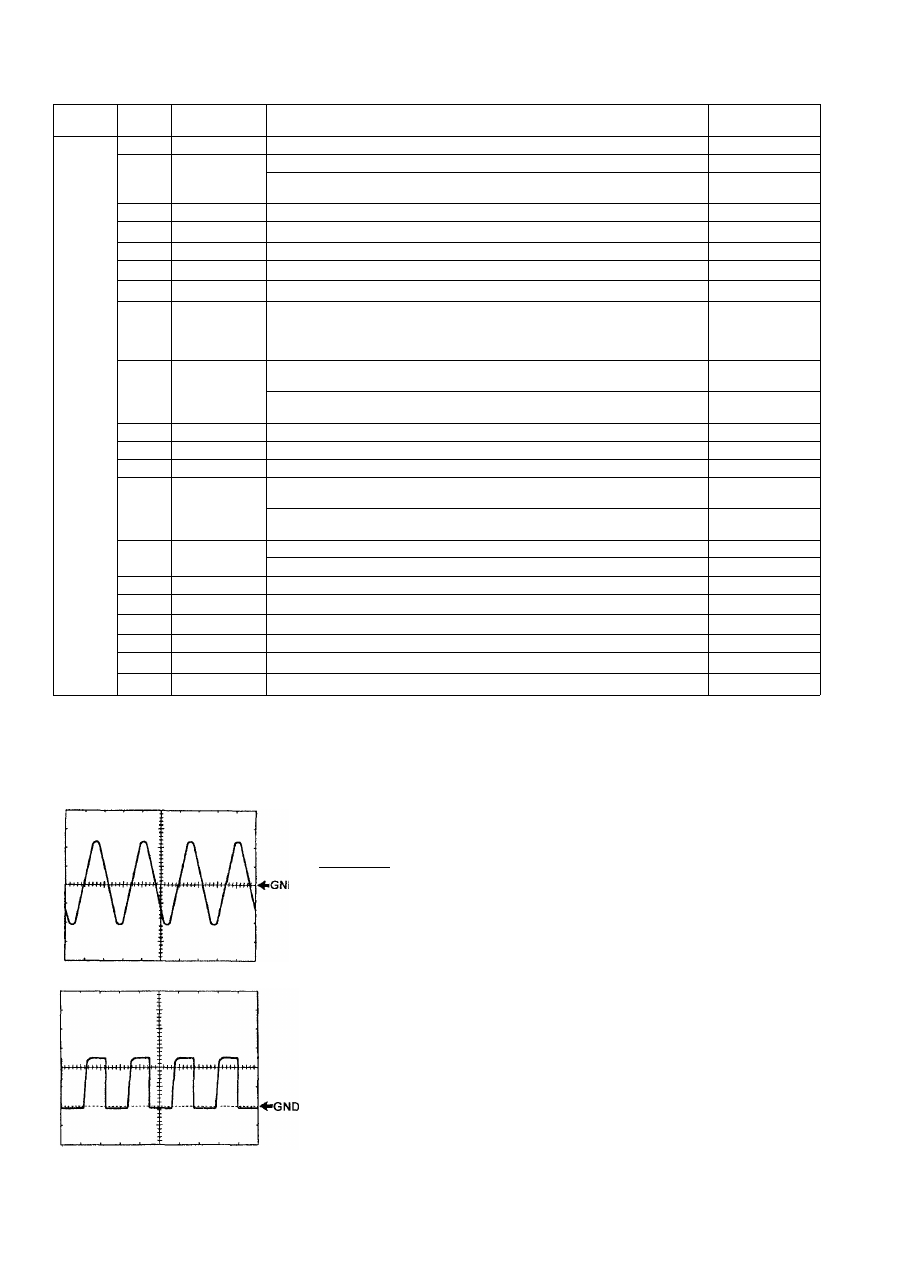

Форма сигнала между выводами "FL+" - "GND", "FR+" - "GND", "RL+" - "GND",

"RR+"-"GND"

Цена деления (клетки) 1 В и 2 мс

При скорости автомобиля 30 км/ч

Примечание: при повышении скорости автомобиля уменьшается ширина

импульса.

Форма сигнала между выводами "SP1" - "GND"/

Цена деления (клетки) 5 В и 2 мс

При скорости автомобиля 30 км/ч

137

Кузов

Фиксаторы (пистоны)

Снятие и установка

Если при креплении деталей использу­

ются фиксаторы (пистоны), при их сня­

тии и установке руководствуйтесь соот­

ветствующими рисунками (смотрите ус­

ловные обозначения на рисунках).

Передний бампер

Снятие и установка

При снятии и установке переднего
бампера руководствуйтесь сбороч­
ным рисунком "Передний бампер" с

учетом следующего:

Отверните 2 винта, гайку, отсоедини­
те пистоны, как показано на рисунке,
и снимите решетку радиатора.

Капот

Регулировка

Примечание: регулировку капота вы­

полнить невозможно, когда крепление

капота выполняется центрирующими

болтами. При регулировке эти болты

следует заменить обычными болтами

с шайбами, как показано на рисунке.

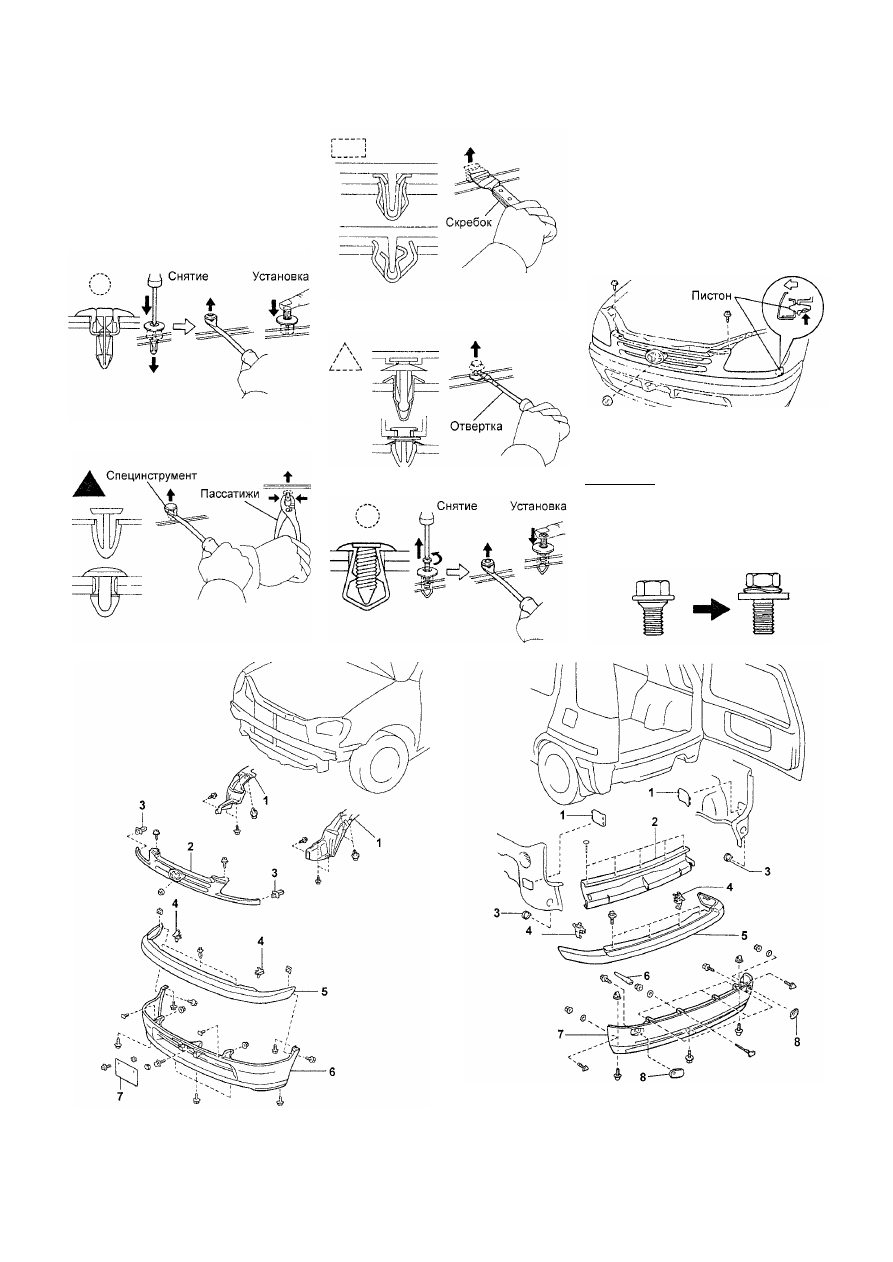

Передний бампер. 1 - подкрылок, 2 - решетка радиато­

ра, 3 - пистон, 4 - кронштейн крепления бампера,

5 - верхняя накладка переднего бампера, 6 - нижняя

накладка переднего бампера, 7 - номерной знак.

Задний бампер. 1 • крышка боковой отделки багажного

отделения, 2 - задняя отделка багажного отделения,

3 - заглушка, 4 - кронштейн крепления верхней наклад­

ки заднего бампера, 5 - верхняя накладка заднего бам­

пера, 6 - вставка, 7 - нижняя накладка заднего бампера,

8 - отражатель.

138

Кузов

Проверьте и при необходимости отре­

гулируйте зазор между капотом и ку­

зовом автомобиля.
Примечание: все размеры указаны в

миллиметрах.

б) Отсоедините пистоны, как пока­

зано на рисунке, и снимите верхнюю

накладку заднего бампера.

3. Регулировка замка капота.

Отрегулируйте положение замка капо­

та, ослабив болты крепления.

1. Регулировка капота в продольном

или поперечном направлении.

Отрегулируйте положение капота в

продольном и поперечном направле­

ниях, ослабив болты крепления пе­

тель к капоту.

Задний бампер

Снятие и установка

При снятии и установке заднего бам­
пера руководствуйтесь сборочным
рисунком "Задний бампер" с учетом

следующего:

а) Снимите вставки с болта и отвер­
ните 4 гайки.

2. Регулировка переднего края капота

в вертикальном направлении.

Отрегулируйте положение переднего

края капота поворачивая подушку.

Задний спойлер

Снятие и установка

При снятии и установке заднего
спойлера руководствуйтесь сбороч­
ным рисунком.

1 - задний спойлер, 2 - проставка,

3  - д о п о л н и т е л ь н ы й стоп-сигнал.

Б о к о в ы е двери

Регулировка боковых дверей

Примечание: когда крепление дверей

выполняется центрирующими бол­

тами, регулировку боковых дверей

выполнить невозможно. При регули­

ровке эти болты следует заменить

обычными болтами.

Проверьте и при необходимости от­

регулируйте зазоры между боковыми

дверьми и кузовом автомобиля, как

показано на рисунке "Регулировка за­

зоров между боковыми дверьми и ку­

зовом автомобиля".

Примечание: все размеры указаны в

миллиметрах.

1. Регулировка двери в продольном и

вертикальном направлениях.

Ослабьте болты крепления дверных

петель к кузову и отрегулируйте поло­

жение двери.

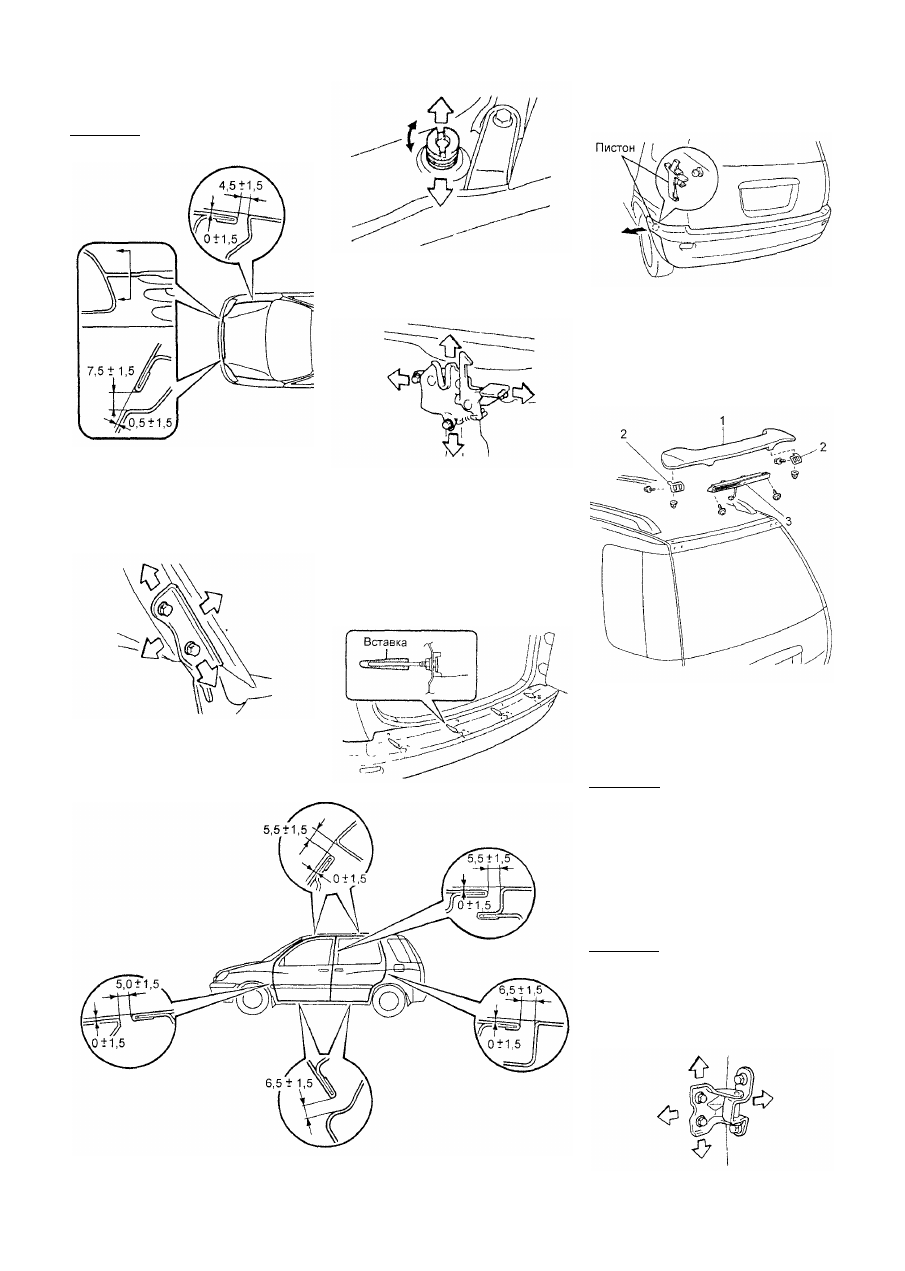

Регулировка  з а з о р о в между боковыми  д в е р ь м и и кузовом автомобиля.
