Кузов 143

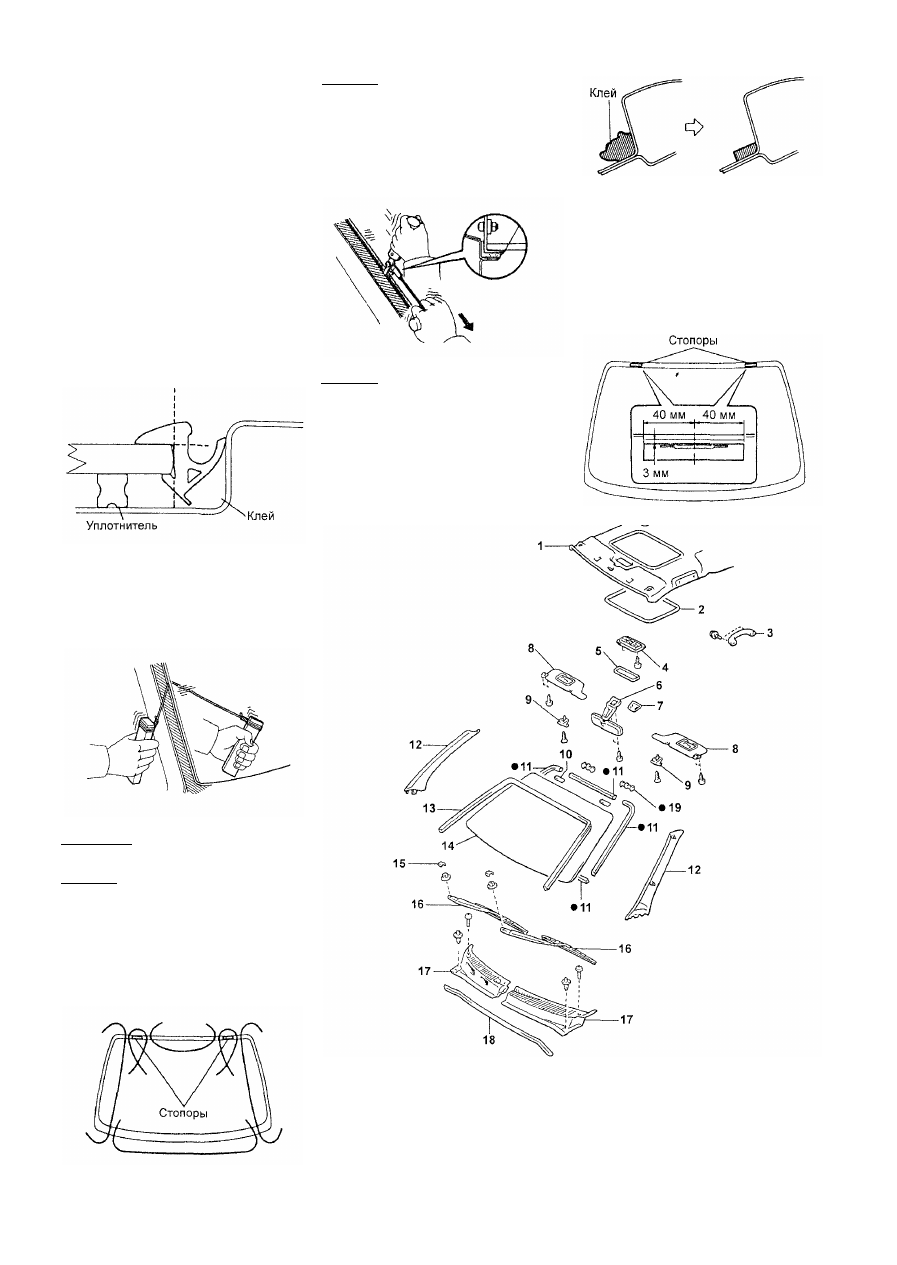

Лобовое стекло

Снятие

1. Снимите следующие детали:

а) Отделки передних стоек.
б) Солнцезащитные козырьки и их

держатели.

в) Крышку и внутреннее зеркало.

г) Плафон и лампу местной под­

светки.

д) Вспомогательную ручку передне­

го пассажира.

е) (Модели с люком) Уплотнитель

люка.

ж) Отделку крыши.
з) Рычаги и щетки стеклоочистителя.

и) Уплотнитель вентиляционной

решетки.
к) Вентиляционную решетку.

2. С помощью ножа срежьте кромку

молдинга лобового стекла, как пока­

зано на рисунке.

3. Снимите лобовое стекло.

(Снятие лобового стекла при помо­

щи струны)

а) Протяните струну из салона.

б) Закрепите концы струны на дере­

вянных брусках.

Примечание: чтобы не повредить

окрашенные поверхности, наклейте

на них липкую ленту.

Внимание: при снятии стекла поста­

райтесь не повредить окрашенные

поверхности и отделку. Чтобы не по­

вредить панель при снятии лобового

стекла, разместите пластмассовый

лист между струной и панелью.

в) При помощи струны срежьте слой

клея и стопоры в местах, показан­

ных на рисунке.

Внимание: при срезании оставляйте
как можно больше клея на кузове.

г) Снимите лобовое стекло

(Снятие лобового стекла при помо­
щи специнструмента)

При помощи специнструмента срежь­

те слой клея, как показано на рисун­

ке, и снимите стекло.

б) Очистите поверхность среза куском

ткани, смоченным в растворителе.

2. Если снятое лобовое стекло будет

устанавливаться, то необходимо его

очистить.

а) Используя скребок, снимите клей,

оставшийся на стекле.

б) Очистите стекло растворителем.

3. Установите новые стопоры, как по­

казано на рисунке.

Внимание: при срезании оставляйте

как можно больше клея на кузове

Установка

1. Очистите и выровняйте контактную

поверхность кузова.

а) Ножом выровняйте слой клея, ос­

тавшийся на кузове, будьте внима­

тельны, не повредите лакокрасоч­

ное покрытие кузова.

Лобовое стекло. 1 - отделки крыши, 2 - уплотнитель люка (модели с лю­

ком), 3 - вспомогательная ручка, 4 - лампа местной подсветки, 5 - плафон

л а м п ы местной подсветки, б - внутреннее зеркало, 7 - крышка внутренне­

го зеркала, 8 - солнцезащитный козырек, 9 - держатель солнцезащитного

козырька, 10 - стопор, 11 - уплотнитель, 12 - отделка передней стойки,

13 - молдинг стекла, 14 -  л о б о в о е стекло, 15 - крышка, 16 - рычаг и щетка

стеклоочистителя, 17 - вентиляционная решетка, 18 - уплотнитель венти­

ляционной решетки.

144

Кузов

4. Снимите старый уплотнитель и уста­

новите новый на липкой ленте, как по­

казано на рисунке.

11,5 мм Стекло

. Установите стекло.

а) Расположите стекло согласно

меткам совмещения и осторожно

вдавите его вдоль обода.

б) Нанесите шпателем клей на

кромку стекла.

в) Крепко прижмите стекло, чтобы

оно держалось на клее.

г) Удалите избыток клея.

г) Отделку порога задней двери.

д) Нижнее крепление ремня безо­

пасности заднего сиденья.

е) Боковую отделку багажного отде­

ления.

ж) Отделку задней стойки.

з) Задний комбинированный фо­

нарь.

2. Снимите неподвижное стекло зад­

ней сдвижной двери.

а) Протяните струну из салона.

б) Закрепите концы струны на дере­

вянных брусках.

в) При помощи струны срежьте

слой клея и проставки в местах, по­

казанных на рисунке.

9. Проверка и устранение негерметич­

ности соединения.

а) По истечении времени отверде­

ния произведите проверку на герме­

тичность соединения.

б) Устраните неплотности соедине­

ния герметиком для автомобильных

стекол.

10. Установите молдинг лобового

стекла.

11. Установите снятые детали в по­

рядке, обратном снятию.

5. Нанесите праймер на незащищен­

ную часть кузова.
Внимание:

- Время высыхания праймера не

менее 3 минут.
- Не наносите праймер на клей.
- Открытый праймер нельзя ис­

пользовать повторно.

6. Нанесите праймер на ребро и кон­

тактную поверхность стекла. Перед

нанесением праймера протрите стекло.

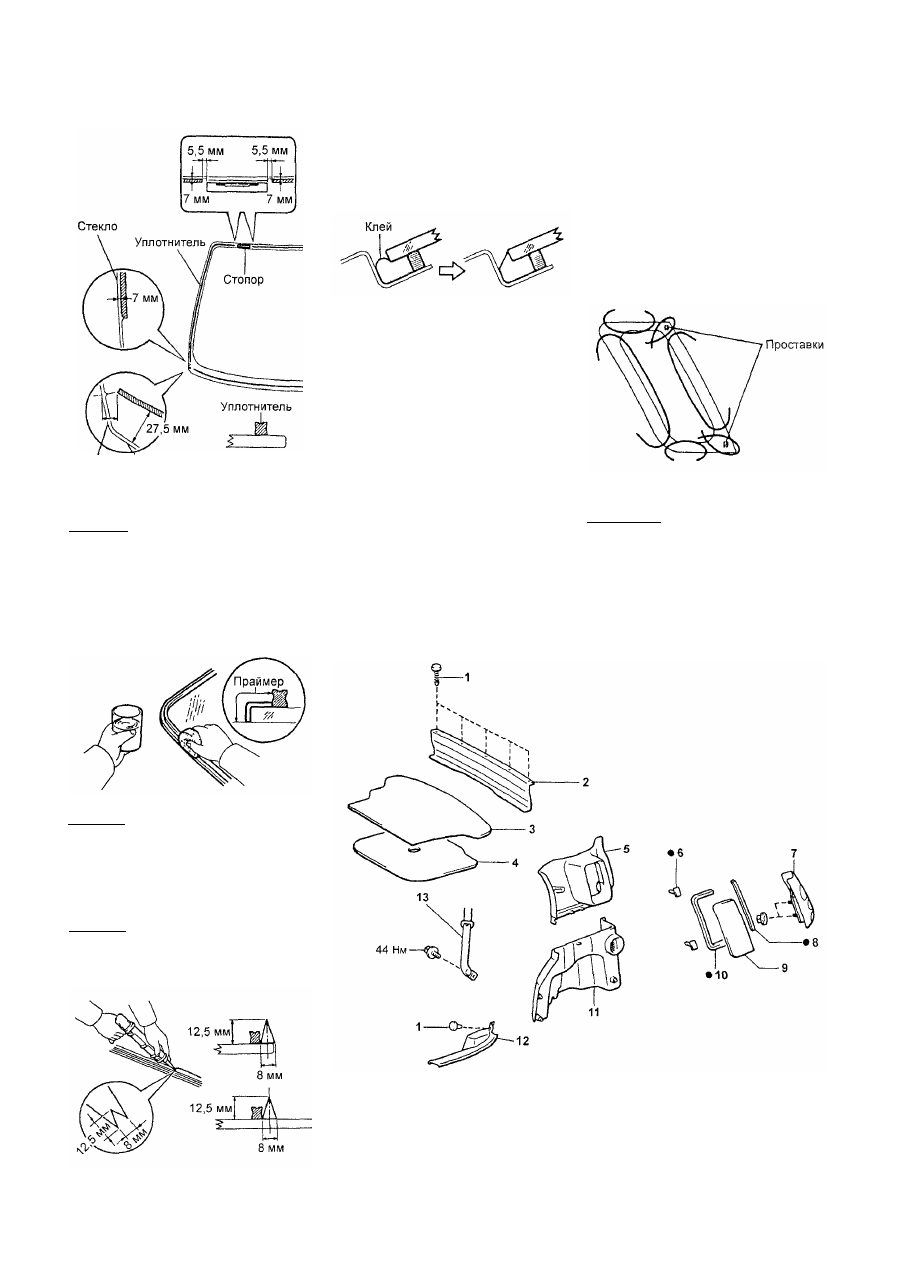

Неподвижное стекло

задней сдвижной  д в е р и

Снятие

1. Снимите следующие детали:

а) Напольный коврик багажного от­

деления.
б) Крышку отсека для хранения за­

пасного колеса.

в) Отделку порога задней сдвижной

двери.

Установка

Примечание: установка неподвижно­

го стекла задней сдвижной двери

производится аналогично установке

лобового стекла (смотрите подраз­

дел "Установка" раздела "Лобовое

стекло").

1. Очистите и выровняйте контактную

поверхность кузова

2. Если снятое стекло будет устанав­

ливаться, то необходимо его очистить.

Внимание:

- Время высыхания праймера не

менее 3 минут.

- Открытый праймер нельзя ис­

пользовать повторно.

1. Используя шприц, нанесите клей

на все контактные поверхности стек­

ла, как показано на рисунке.

Внимание: убедитесь в том, что

установка стекла будет закончена

в течение времени использования

клея.

Неподвижное стекло задней сдвижной  д в е р и . 1 - пистон, 2 - отделка поро­

га задней двери, 3 - напольный коврик багажного отделения, 4 - крышка

отсека  д л я хранения запасного колеса, 5 - отделка задней стойки, 6 - про-

ставка, 7 - задний комбинированный  ф о н а р ь , 8 - уплотнитель, 9 - непод­

вижное стекло задней сдвижной двери, 10 - молдинг стекла, 11 - боковая

отделка багажного отделения, 12 - отделка порога задней сдвижной  д в е ­

ри, 13 - нижнее крепление ремня безопасности заднего сиденья.

Кузов 145

3. Установите новые проставки.

4. Снимите старый уплотнитель и уста­

новите новый на липкой ленте, как по­

казано на рисунке.

5. Снимите старый молдинг и устано­

вите новый, как показано на рисунке.

6. С помощью кисти нанесите праймер

на незащищенную часть кузова.

7. Нанесите праймер на контактную

поверхность стекла.

8. Используя шприц, нанесите клей на

все контактные поверхности стекла, как

показано на рисунке.
Внимание: убедитесь в том, что ус­

тановка стекла будет закончена в

течение времени использования клея.

9. Установите стекло.

10. Проверьте и устраните негерме­

тичности соединения.

11. Установите снятые детали в по­

рядке, обратном снятию.

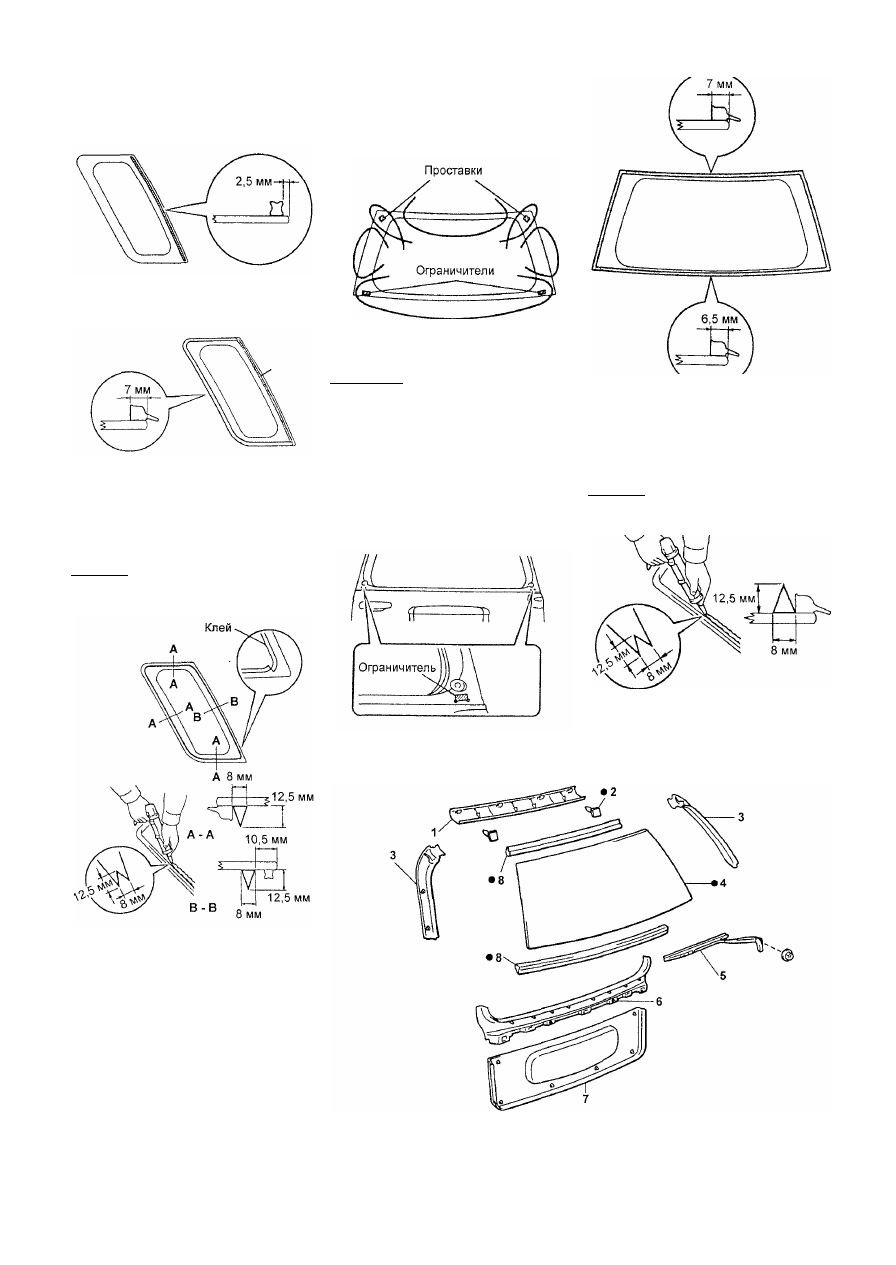

Стекло задней  д в е р и

Снятие

1. Снимите следующие детали:

а) Рычаг и щетку стеклоочистителя.

б) Отделочную панель двери.

в) Отделку задней двери.

г) Верхнюю отделку задней двери.

д) Боковые отделки задней двери.

2. Снимите стекло задней двери.

а) Протяните струну из салона.

б) Закрепите концы струны на дере­

вянных брусках.
в) При помощи струны срежьте слой

клея, проставки и ограничители в

местах, показанных на рисунке.

Установка

Примечание: установка стекла зад­

ней двери производится аналогично

установке лобового стекла

(смотрите подраздел "Установка"

раздела "Лобовое стекло").

1. Очистите и выровняйте контактную

поверхность кузова.
2. Если снятое стекло будет устанав­

ливаться, то необходимо его очистить.

3. Установите новые проставки.

4. Установите новые ограничители в

места, показанные на рисунке.

6. С помощью кисти нанесите праймер

на незащищенную часть кузова.

7. Нанесите праймер на контактную

поверхность стекла.
8. Используя шприц, нанесите клей на

все контактные поверхности стекла, как

показано на рисунке.
Внимание: убедитесь в том, что ус­

тановка стекла будет закончена в

течение времени использования клея.

9. Установите стекло.

10. Проверьте и устраните негерме­

тичности соединения.

5. Снимите старые молдинги и устано- 11. Установите снятые детали в по-

вите новые, как показано на рисунке. рядке, обратном снятию.

Стекло задней двери. 1 - верхняя отделка задней двери, 2 - проставка,

3 - боковая отделка задней двери, 4 - стекло задней двери, 5 - рычаг и

щетка стеклоочистителя, 6 - отделка задней двери, 7 - отделочная панель

двери, 8 - молдинг стекла.

10 - 1621

146

Кузов

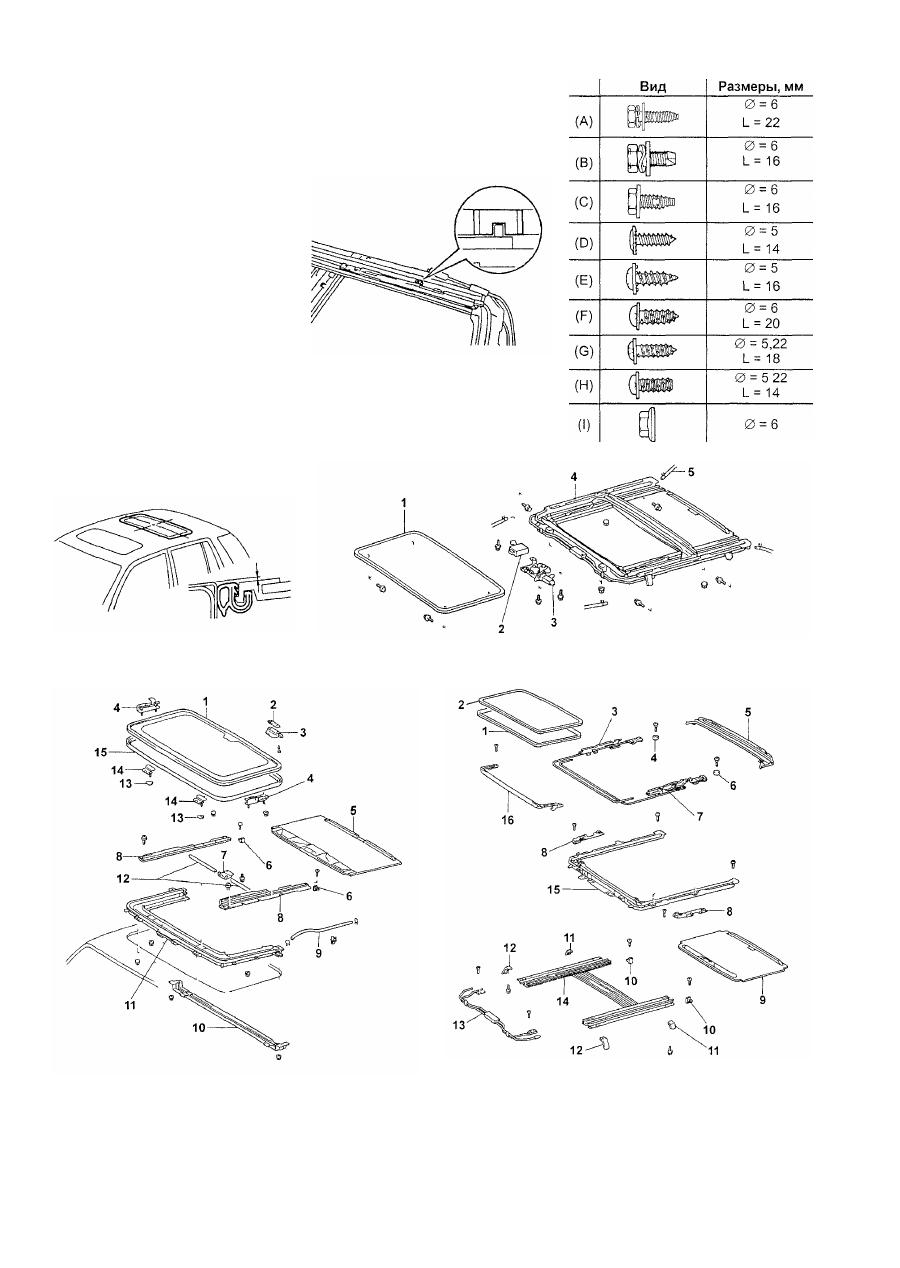

Передний люк

Снятие и установка

При снятии и установке переднего лю­

ка руководствуйтесь сборочным ри­

сунком "Передний люк"

Задний люк

Снятие и установка

При снятии и установке заднего люка

руководствуйтесь сборочным рисунком

"Снятие и установка заднего люка"

Разборка и сборка

При разборке и сборке заднего люка

руководствуйтесь сборочным рисунком

"Разборка и сборка заднего люка"

Проверка

1 Запустите двигатель и проверьте люк

Время открытия люка около 6 с
2 Убедитесь в отсутствии вибрации

люка при работе

3 При полностью закрытом люке про­

верьте не протекает ли вода

4 Расстояние между панелью крыши

и стеклом люка или уплотнителем

должно составлять 0 + 1,5 мм

Регулировка

Регулировка зазора между углами лю­

ка и панелью крыши

Отрегулируйте зазор перемещая трос

вперед и назад совмещая метки как

показано на рисунке

Панель приборов

В таблице указаны условные обозна­

чения, виды и размеры крепежных

элементов используемых при снятии

и установке панели приборов

5 Убедитесь чтобы стекло люка было

плотно прижато к панели крыши

Снятие и установка заднего люка. 1 - стекло люка, 2 - реле, 3

привод люка, 4 - подрамник люка в сборе, 5 - сливной шланг

электро-

Передний люк. 1 - стекло люка, 2 - прокладка, 3 - ручка

люка, 4 - механизм фиксации люка, 5 - шторка люка,

6 - ограничитель хода шторки люка, 7 - скоба замка

люка, 8 - направляющая шторки люка, 9 - сливной

шланг, 10 - усилитель подрамника люка, 11 - подрам­

ник люка, 12 - накладка отделки крыши, 13 - шайба,

14 - петля люка, 15 - уплотнитель люка.

Разборка и сборка заднего люка 1 - уплотнитель люка,

2 - стекло люка, 3, 7 - трос привода люка, 4, 6 - ограни­

читель хода направляющей люка, 5 - сливной желоб,

8 - кронштейн направляющей люка, 9 - шторка люка,

10 - ограничитель хода шторки люка, 11, 12 - крон­

штейн подрамника люка, 13 - жгут проводов, 14 - под­

рамник люка, 15 - направляющая люка, 16 - панель

дефлектора.
