Kia Cerato. СНЯТИЕ И УСТАНОВКА ТРОСА ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ ДВИГАТЕЛЯ G4FC

Если привод дроссельной заслонкой за­едает, замените трос ее привода.

Вам потребуются: торцовая головка «на 10», удлинитель, вороток.

1 Снимите декоративный кожух двигателя

.

2.         Выведите из кронштейна на дроссель­ном узле наконечник оболочки троса.

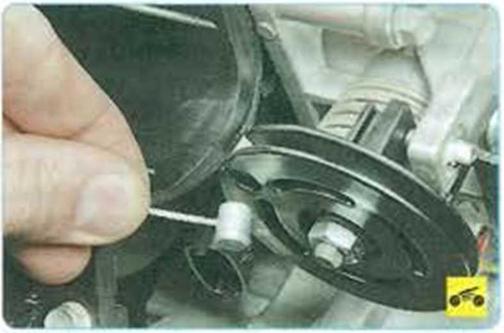

3.         Извлеките наконечник троса привода дроссельной заслонки из паза сектора и от­соедините трос от дроссельного узла.

4              выведите оболочку троса из держателей на корпусе воздушного фильтра.

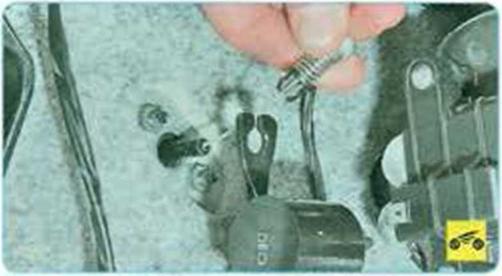

5.          Вытяните наконечник троса привода дроссельной заслонки и выведите втулку наконечника троса из отверстия в педали акселератора.

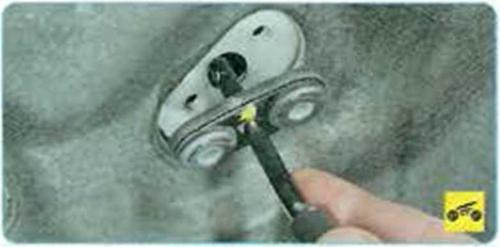

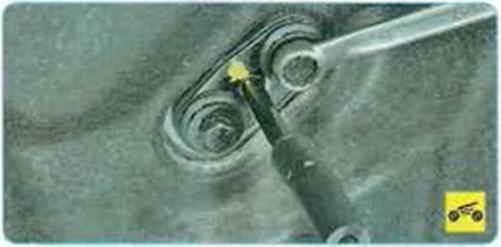

6.          Выверните два болта крепления крон­штейна оболочки троса к панели кузова...

7.          ...и через отверстие в панели кузова из­влеките трос в подкапотное пространство.

8               Установите трос привода дроссельной заслонки и все снятые детали в порядке, об­ратном снятию.

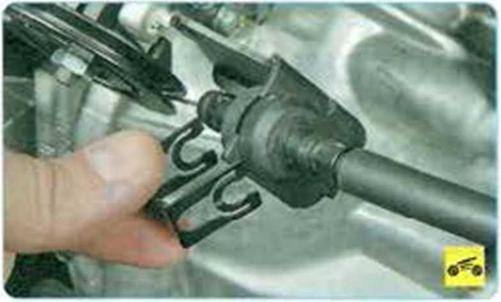

9.          Отрегулируйте привод дроссельной за­слонки. Извлеките из прорезей наконечника оболочки троса пружинную скобу...

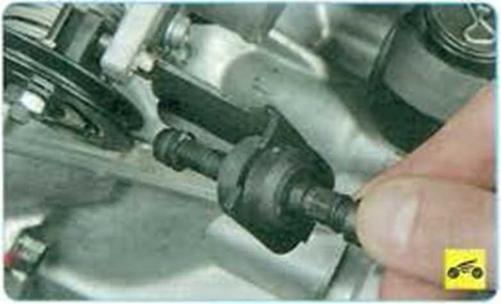

10....и перемещением наконечника оболоч­ки троса относительно отверстия резиновою фиксатора добейтесь, чтобы дроссельная за­слонка полностью закрывалась и открывалась.


Kia Cerato. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ ДВИГАТЕЛЯ G4FC

Вам потребуются: торцовая головка «на 10», удлинитель, вороток.

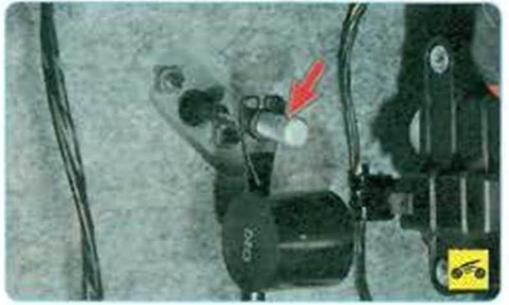

1.          Вытяните наконечник троса привода дроссельной заслонки и выведите втулку наконечника троса из отверстия в педали акселератора.

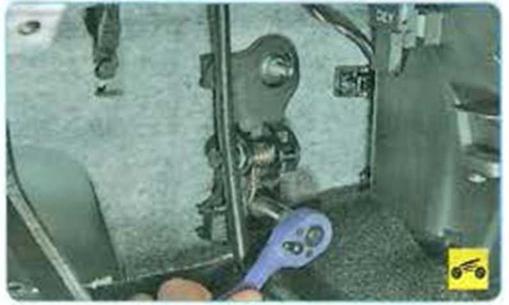

2.          Выверните два болта крепления педали акселератора к панели кузова...

3.          ...и снимите педаль.

4.          Установите педаль акселератора и все снятые детали в порядке, обратном снятию
