Kia Cerato.  ЗАМЕНА ТОПЛИВНОГО БАКА ДВИГАТЕЛЯ G4FC

При обнаружении утечки топлива из бака ре­комендуется заменить бак. так как его пайка требует определенной квалификации исполни­теля и специального оснащения. Помимо это­го необходима тщательная промывка и про­парка бака, иначе возможен взрыв паров топ­лива при пайке. Если сетка топливного насоса часто засоряется. снимите и промойте бак Вам потребуются: ключи «на 8» и «на 14», пассатижи, отвертки с плоским и кресто­образным лезвиями.

1.        Снизьте давление в системе питания

2.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.          Отсоедините колодку проводов и топлив­ную магистраль от топливного модуля

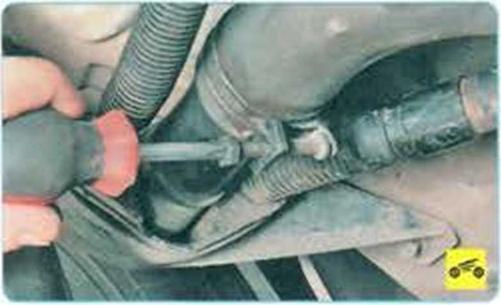

4 Ослабьте хомут крепления шланга топ­ливного бака к патрубку наливной трубы, сдвиньте хомут по шлангу...

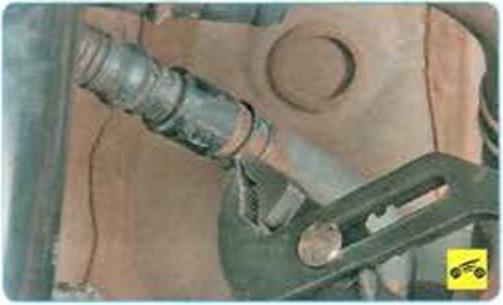

6.          Сожмите пассатижами отогнутые ушки хомута шланга вентиляции топливного бака, сдвиньте хомут по шлангу...

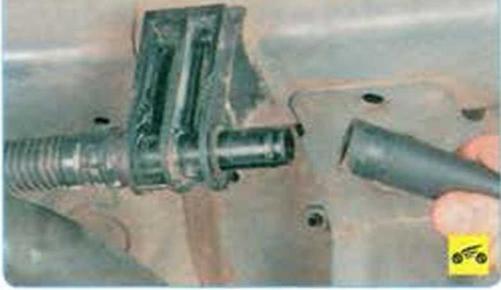

8.                Аналогичным способом отсоедините от патрубков топливного бака шланги системы улавливания паров топлива.

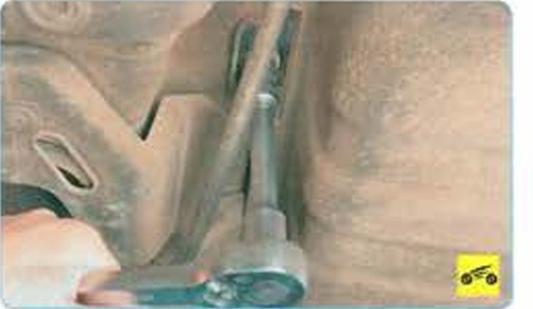

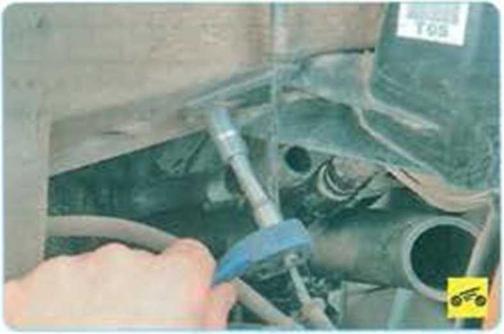

10.    Выверните два болта заднего крепления...

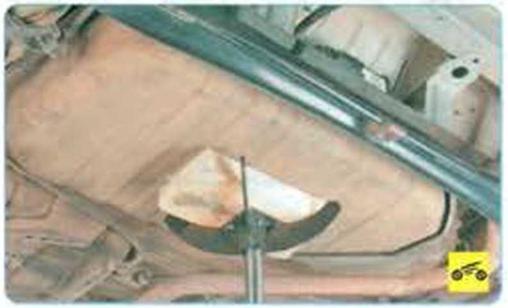

11         ...и отверните две гайки переднего крепления топливного бака.

ПРИМЕЧАНИЕ

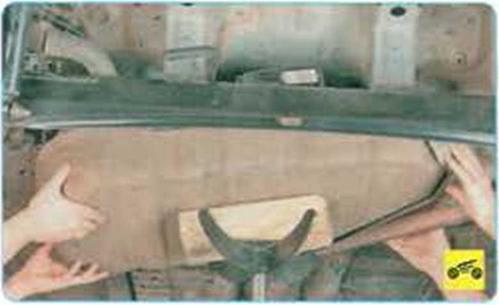

Снимайте топливный бак с помощником, так как он довольно тяжелый и имеет не удобную для удерживания форму.

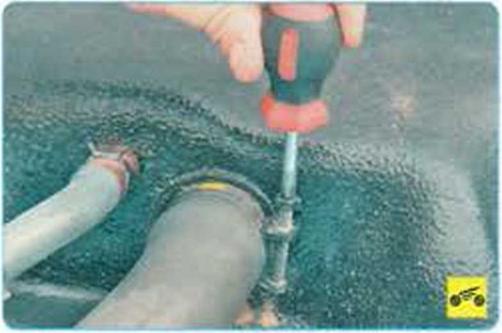

13.         Ослабьте затяжку хомута крепления шланга к топливному баку, сдвиньте хомут по шлангу...

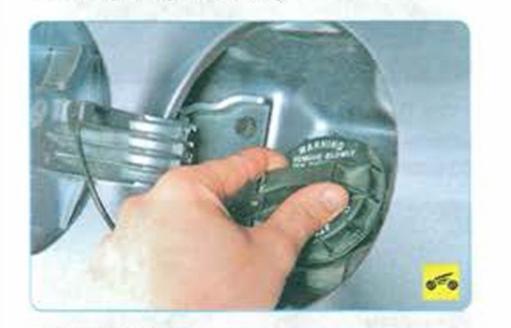

15.         Извлеките из топливного бака клапан. Для снятия наливной трубы топливного бака выполните следующие операции.

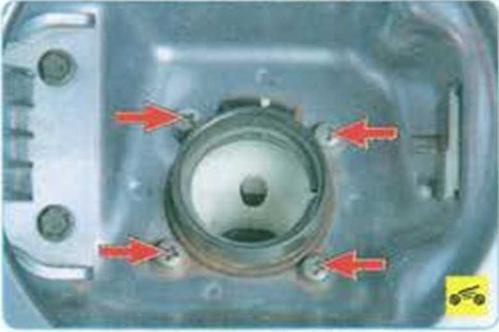

18. Выверните один бол г крепления защит­ного кожуха трубы к кузову

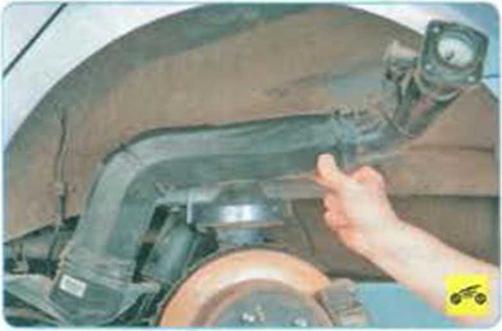

21..                                                   ..и снимите наливную трубу в сборе с вентиляционным шлангом, выведя ее через нишу левого заднего колеса.

22.        Установите топливный бак и наливную трубу в порядке, обратном снятию.

23 Залейте в бак топливо, пустите двига­тель и проверьте герметичность всех соеди­нений топливопроводов.
