Kia Cerato. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ G4FC

Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то. скорее всего, вышел из строя топливный насос.

Предварительно проверьте давление в си­стеме подачи топлива

Если давление в системе меньше 345 кПа (3,45 кгс/см2. то это может быть вы­звано неисправностью электронасоса, регу­лятора давления топлива или засорением фильтрующих элементов.

Вам потребуются: торцовая головка «на 8», пассатижи, отвертка с плоским лезвием, емкость для слива топлива.

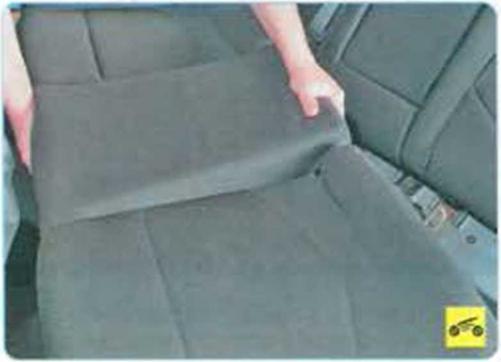

1 Снимите полушку заднего сиденья

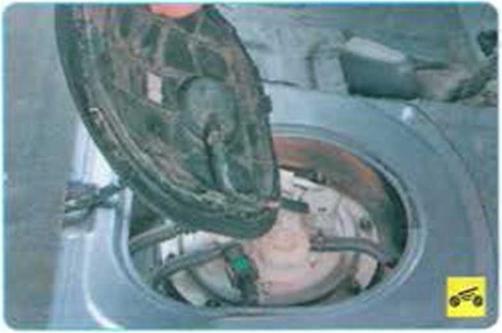

3.        ...и снимите крышку, преодолевая сопро­тивление ее держа гелей. Отведите крышку

б сторону









5.        ...и отсоедините колодку жгута проводов от топливного модуля.

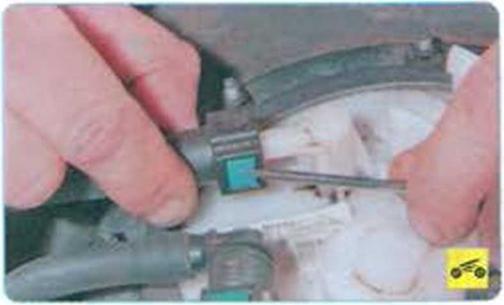

6.        Сожмите пластмассовую защелку фикса­тора наконечника шланга топливопровода высокого давления...

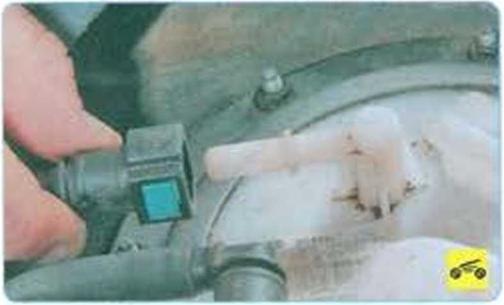

7.        ...и отсоедините наконечник от штуцера топливного модуля.

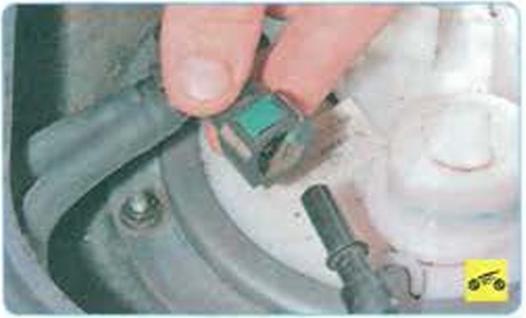

8 Аналогчно отсоедините шланг сливного трубопровода.



9.        Ослабьте хомут крепления шланга под­вода паров топлива к адсорберу сжав пасса­тижами его отогнутые ушки, сдвиньте хомут по шлангу...



10.

...и снимите шланг с патрубка топливно­го модуля.

11 Отверните восемь гаек крепления.



12.        ...и снимите прижимное кольцо топливного модуля.

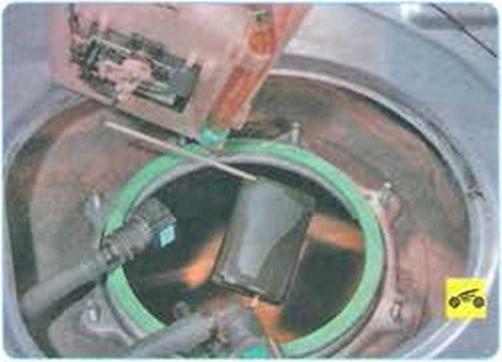

13. Аккуратно извлеките из бака топливный модуль. Слейте из топливного модуля остатки топлива в заранее подготовленную емкость.





При извлечении топливного модуля будьте внимательны: не погните рычаг датчика указателя уровня топлива, иначе показания указателя в комбинации приборов будут неверными.

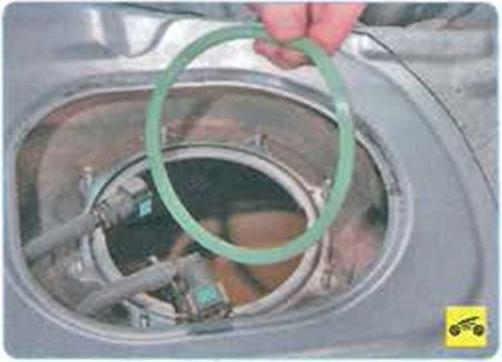

14 Снимите с фланца бака уплотнительное кольцо и осмотрите его. Обязательно заме­ните кольцо, если оно надорвано или сильно обжато.

15. Установите топливный насос и все сня­тые детали в порядке, обратном снятию.
