Газель до 2009 года. Стеклоочиститель и омыватель ветрового стекла

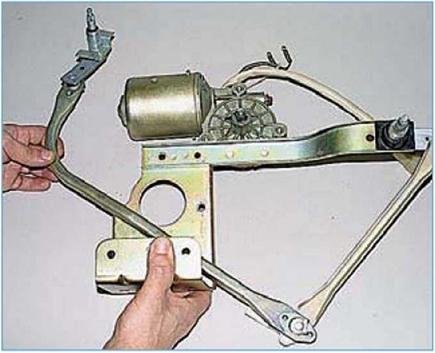

Очиститель ветрового стекла состо­ит из моторедуктора, приводных ры­чагов и щеток. Электродвигатель очистителя - трехщеточный, с воз­буждением от постоянных магнитов, двухскоростной. Для защиты от пе­регрузок в нем установлен термоби­металлический предохранитель, а для снижения радиопомех - конден­саторы и дроссели.

Очиститель имеет три режима рабо­ты, они включаются правым подруле- вым переключателем. Прерывистый режим обеспечивается реле. Ре­ле должно обеспечивать включение электродвигателя с частотой 12±6 ци­клов в минуту при напряжении 12±2 В. При работе очистителя на малой скорости в постоянном режиме на­пряжение питания подводится к диа­метрально противоположным щеткам. При работе очистителя на максималь­ной скорости «+» питания подводится к щетке, расположенной сбоку. Неисправный моторедуктор реко­мендуется заменять новым (возмож­на зачистка контактов концевого выключателя и замена шестерен). Погнутые рычаги выправляем. Омыватель ветрового стекла состоит из полиэтиленового бачка с электри­ческим насосом, форсунок и гибких соединительных шлангов.

Омыватель включается правым под- рулевым переключателем, при этом питание подается на электродвигате­ль насоса омывателя.

При неисправности насоса заменяем его. Засорившиеся форсунки мож­но продуть в обратном направлении сжатым воздухом или прочистить ле­ской.





Газель до 2009 года. Снятие и разборка стеклоочистителя

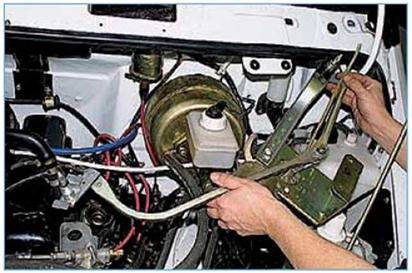

Стеклоочиститель снимаем для за­мены мотор-редуктора и тяг трапе­ции очистителя.

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

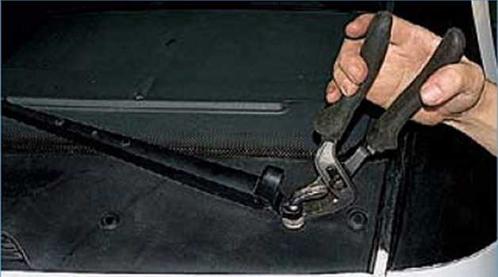

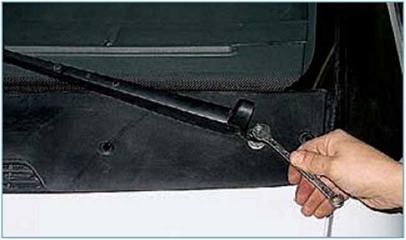

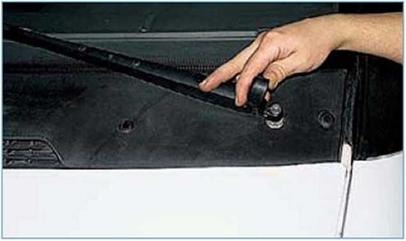

...и раздвижными пассатижами стя­гиваем рычаг со шлицев.

Аналогично снимаем второй рычаг.

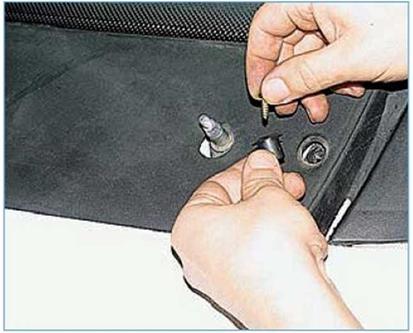

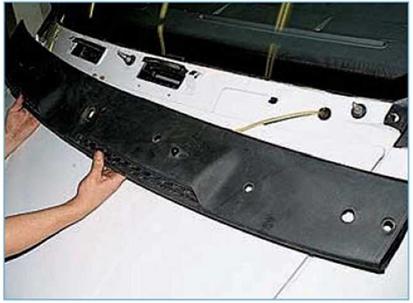

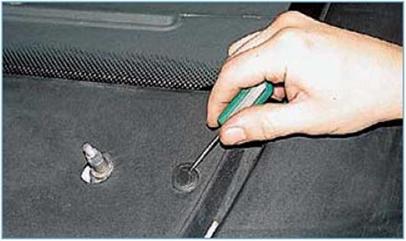

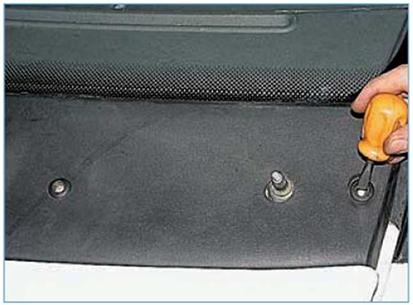

...и вынимаем их вместе с пластмас­совыми втулками.

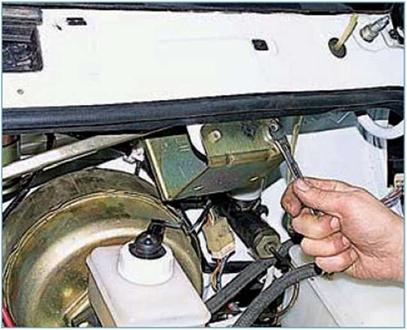

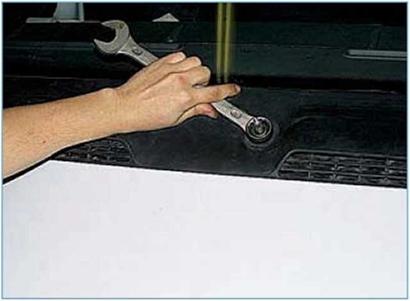

Ключом «на 24» отворачиваем гай­ки крепления двух втулок очистите­ля.



 ...и снимаем уплотнительные про­кладки.

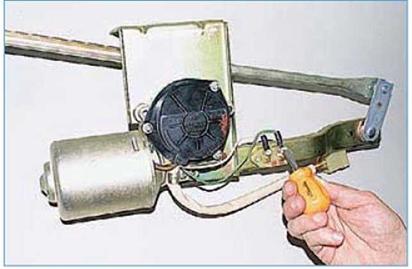

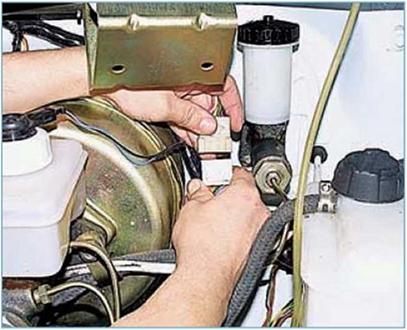

Отверткой отворачиваем два винта и отсоединяем наконечники прово­дов от биметаллического предохра­нителя.

Если щетки при работе стекло­очистителя не заходили за границы ветрового стекла, перед разборкой...

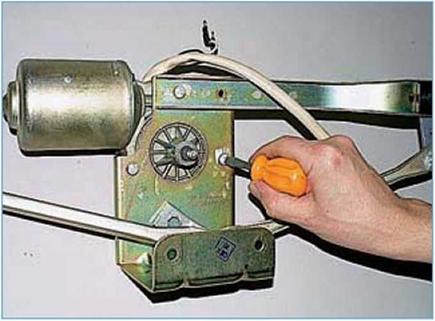

...помечаем взаимное расположе­ние моторедуктора и кривошипа на его валу.

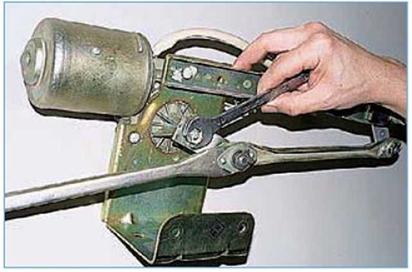

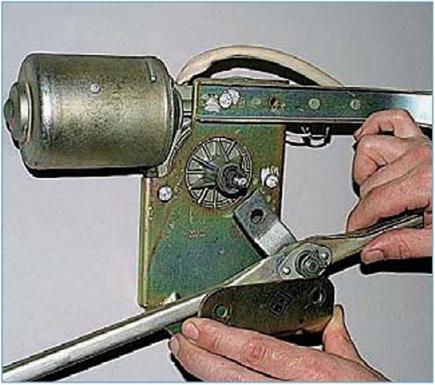

...и снимаем кривошип со шлицев вала.









Собираем и устанавливаем очи­ститель в обратной последователь­ности. При этом, кривошип на вал редуктора ставим согласно метке. После установки нового очистите­ля или замены редуктора возмож­но, что щетки очистителя двигаясь, будут выходить за пределы стек­ла. Перестановкой щеток на шли­цах эту неисправность устранить не удасться. Необходимо, переста­новкой кривошипа на валу редук­тора добиться правильной работы очистителя.
