Газель до 2009 года. Снятие и проверка стартера

Стартер снимаем для ремонта или замены при выходе его из строя. Отсоединяем клемму провода от «минусового» вывода аккумуля­торной батареи.

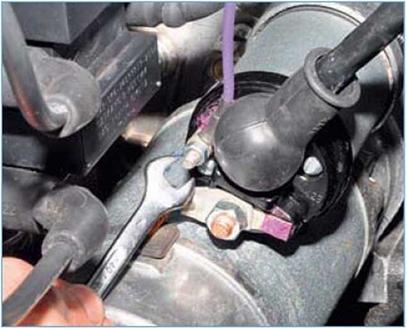

Ключом «на 8» отворачиваем гай­ку...

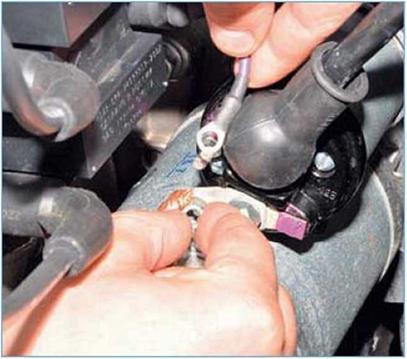

...и снимаем шайбу и наконечник провода управления с вывода тяго­вого реле.

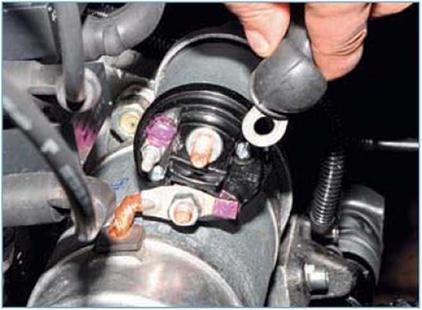

Сдвигаем резиновый защитный колпак с контактного болта тягово­го реле.

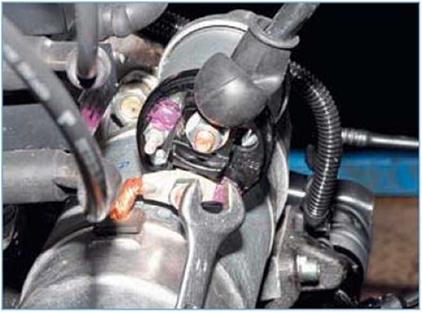

Ключом «на 13» отворачиваем гай­ку...

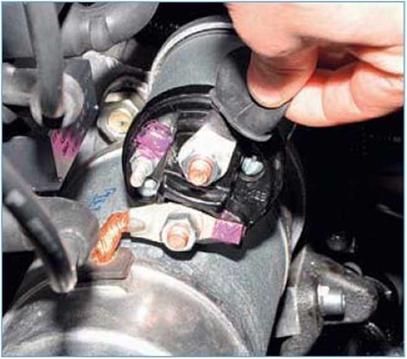

...и снимаем наконечник провода, соединенного с «плюсовым» выво­дом аккумуляторной батареи, с кон­тактного болта тягового реле.

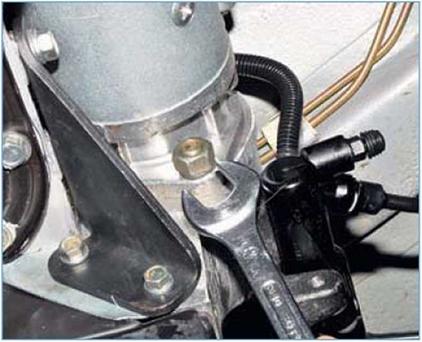

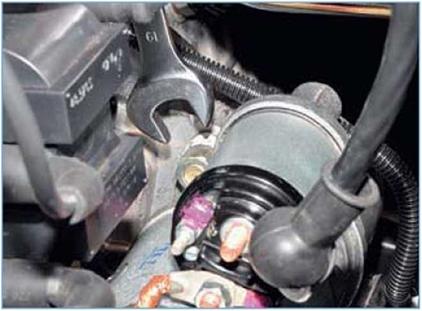

Ключом «на 19» отворачиваем верх­нюю гайку...

...и нижнюю гайку крепления стар­тера.

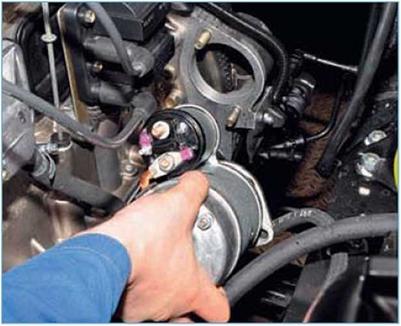

Снимаем стартер. Для оценки исправности привода стартера...

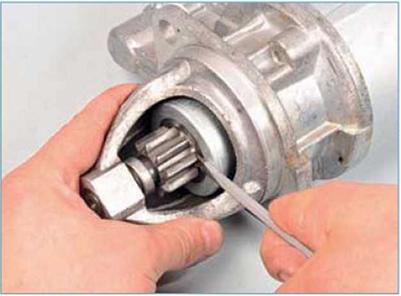

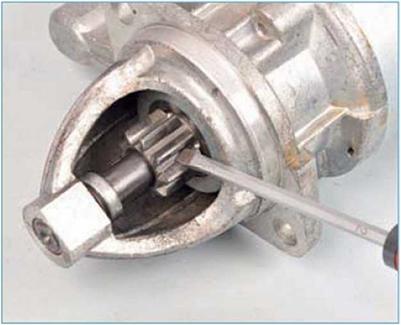

...отверткой проворачиваем шестер­ню привода.

Шестерня должна проворачиваться в одном направлении с валом при­вода, а в другом - на валу привода. В противном случае заменяем при­вод новым.

Отверткой сдвигаем шестерню при­вода по валу.

Шестерня должна легко, без заеда­ний перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

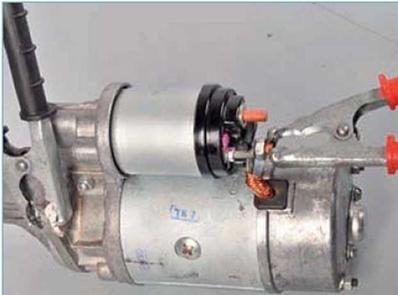

Для проверки стартера соединя­ем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи с верхним контактным бол-
том тягового реле, а «минусовой» - с корпусом стартера.

При проведении этой опера­ции необходимо соблюдать осторожность, т. к. возмож­но искрообразование в зоне замыкания выводов. Не зам­кните отвертку на «массу» в момент замыкания выводов.

При этом должна выдвинуться шес­терня привода и включиться элект­родвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера.

Для проверки электродвигателя...

...соединяем проводами «плюсо­вой» вывод аккумуляторной батареи с нижним контактным болтом тяго­вого реле, а «минусовой» вывод - с корпусом стартера.

При этом вал электродвигателя дол­жен вращаться. В противном случае электродвигатель неисправен.

Для проверки тягового реле соединя­ем проводами...


...«плюсовой» вывод аккумулятор­ной батареи с управляющим выво­дом тягового реле, а «минусовой» вывод - с корпусом стартера.

При этом шестерня привода должна выдвинуться. Если этого не происхо­дит тяговое реле неисправно. Устанавливаем стартер в обратной последовательности.
