Газель до 2009 года. Замена ламп, снятие заднего фонаря

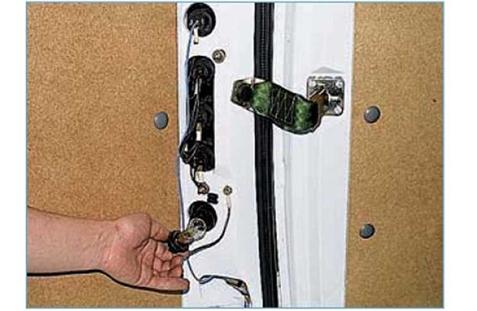

Поворачиваем патрон против часовой стрелки...

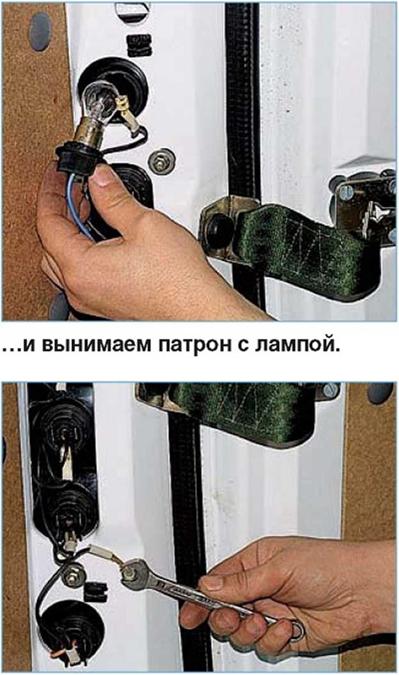

...и вынимаем его. Заменяем неисправную лампу.

Для снятия заднего фонаря отключаем аккумуляторную батарею.

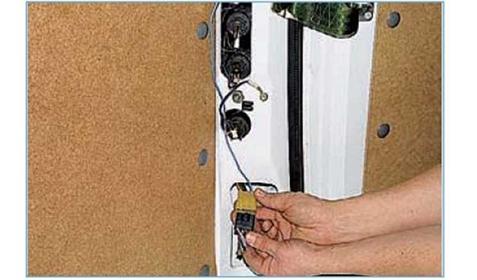

Разъединяем штекерную колодку, которая установлена на проводах, идущих к заднему фонарю.

От верхнего патрона (если его питающий провод проложен сверху короба)...

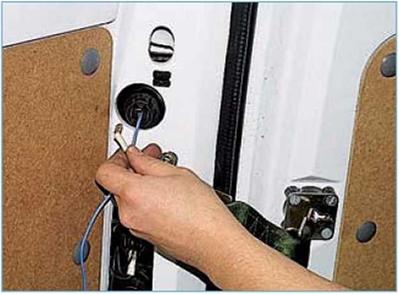

...отсоединяем «массовый» провод...

Ключом «на 10» отворачиваем болт крепления «массового» провода.

Далее желательно, чтобы помощник придерживал фонарь снаружи, либо закрепляем фонарь скотчем.

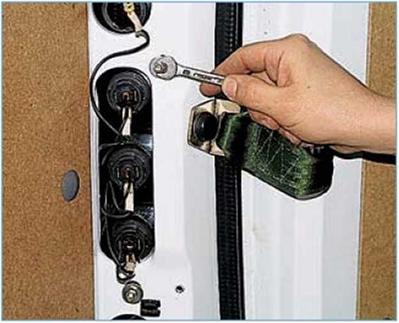

Ключом «на 8» отворачиваем две гайки крепления заднего фонаря.

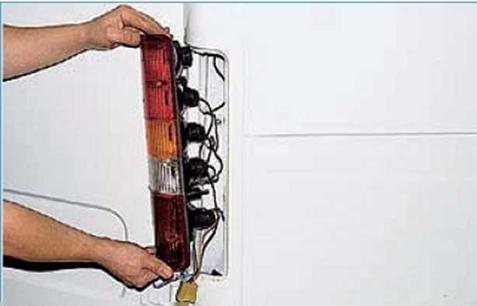

Снимаем фонарь.

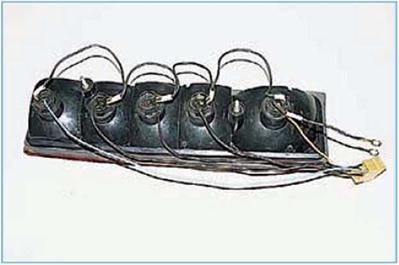

Перед установкой заднего фонаря расправляем провода и, если они перепутаны, заново подсоединяем их к выводам патронов.

Чтобы в процессе эксплуатации провода не перетирались о кромки отверстий, рекомендуем проложить их поверх короба, а не внутри. Для этого помечаем порядок установки патронов в задний фонарь и вынимаем их вместе с лампами.

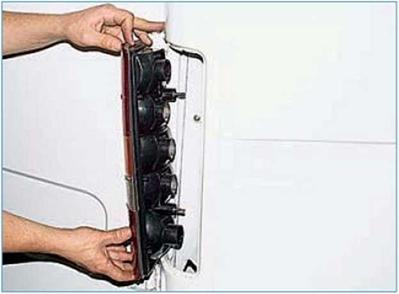

Устанавливаем фонарь на место...

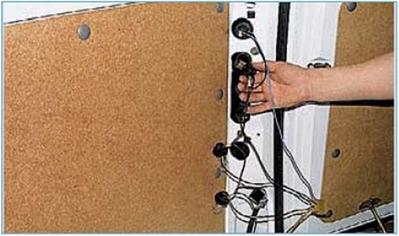

...и только после этого вставляем патроны согласно сделанным меткам.
