Газель до 2009 года. Замена ламп освещения кабины и салона, снятие плафонов
Отключаем аккумуляторную батарею.
Для замены лампы плафона задней части салона,...

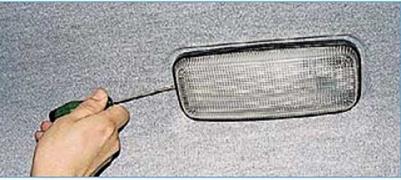

 ...поддев отверткой, снимаем рассеиватель плафона. |

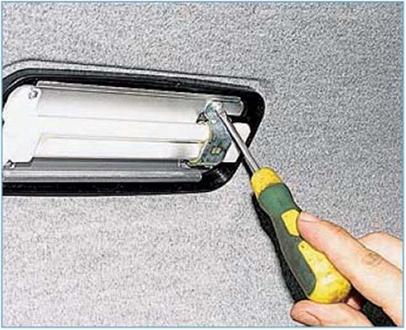

 Тонкой отверткой отворачиваем два самореза крепления лампы. |

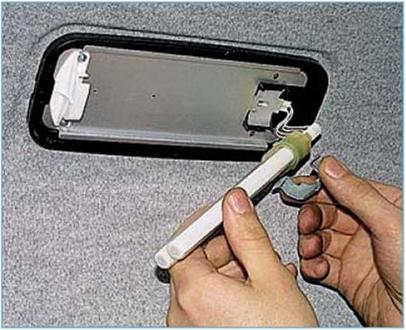

 Снимаем скобу крепления |

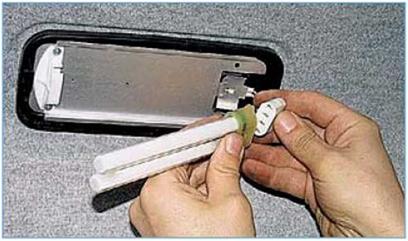

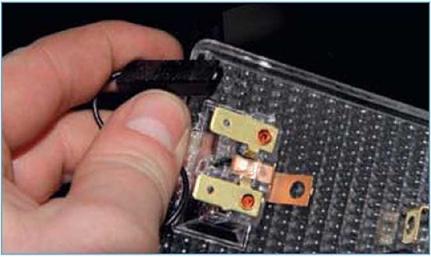

 Снимаем соединительную колодку с выводов лампы. Новую лампу устанавливаем в обратном порядке. Для снятия плафона... |

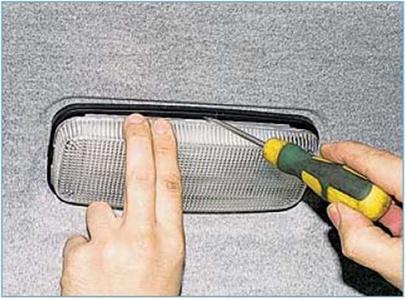

 ...тонкой отверткой нажимаем фиксатор... |

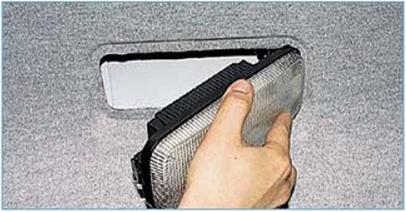

 ...и вынимаем плафон из обивки. |

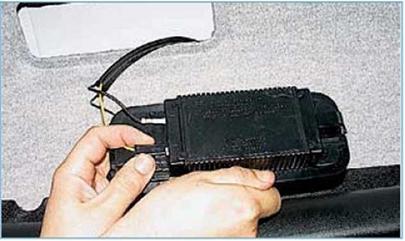

 Снимаем наконечники проводов с выводов плафона. Для замены ламп в плафоне кабины... |

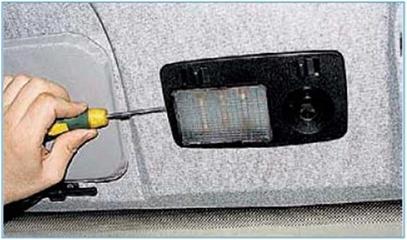

 ...тонкой отверткой поджимаем фиксатор... |

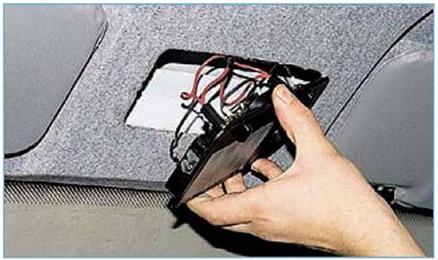

 ...и снимаем плафон. |

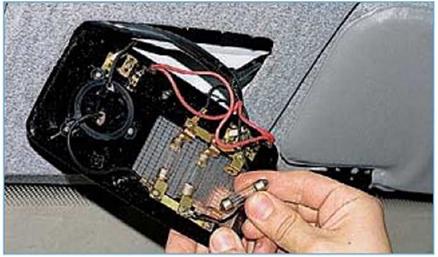

 Вынимаем неисправную лампу. Для замены лампы фонаря направленного света... |
 |

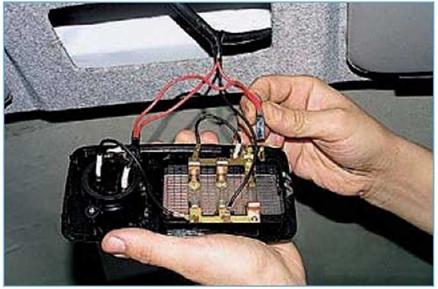

...помечаем порядок подсоединения проводов и снимаем их наконечники с выводов плафона.

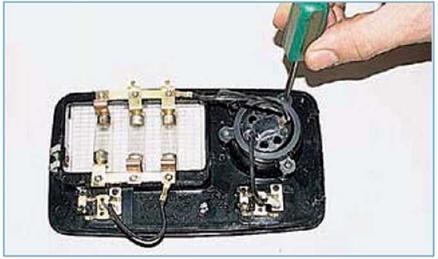

 Тонкой отверткой отворачиваем три самореза и снимаем фонарь... |
и две прокладки

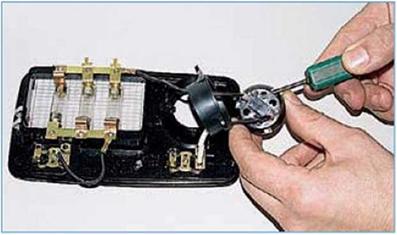

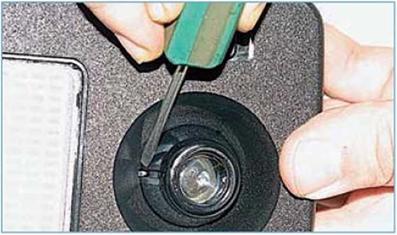

 Поддев шилом... |

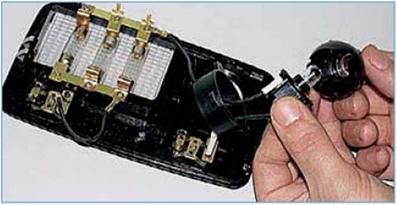

 ...вынимаем патрон... |
 |

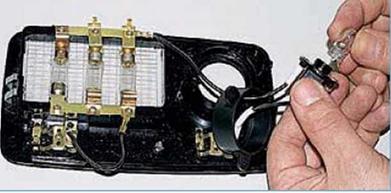

...и меняем неисправную лампу.
Собираем и устанавливаем плафон в обратном порядке. При сборке убедитесь, что...
 ...выступ в отверстии плафона находится в прорези фонаря. Для замены лампы освещения грузового салона... |

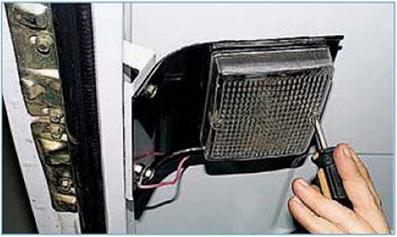

 ...крестообразной отверткой отворачиваем два винта и снимаем рассеиватель. |

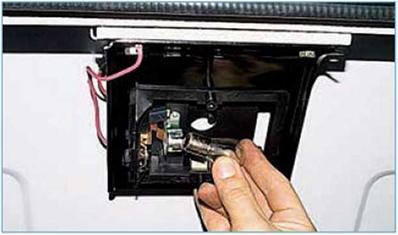

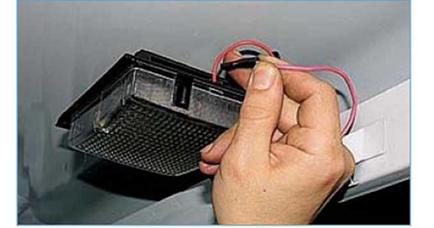

 Вынимаем лампу из патрона. Для снятия плафона помечаем порядок подсоединения проводов... |
 ...и отсоединяем их. |
 Надавив пальцем на фиксатор,... |

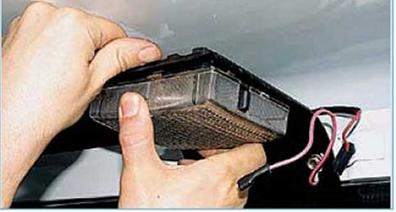

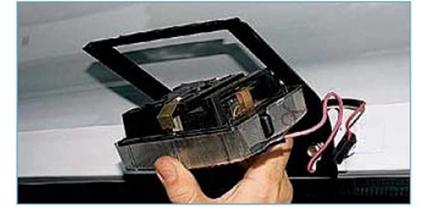

 ...снимаем плафон с кронштейна. Устанавливаем его в обратном порядке. Для замены лампы освещения подножки... |

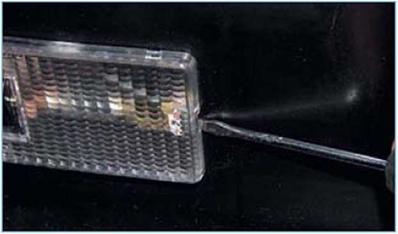

 ...вставив отвертку в углубление плафона, поддеваем плафон... |

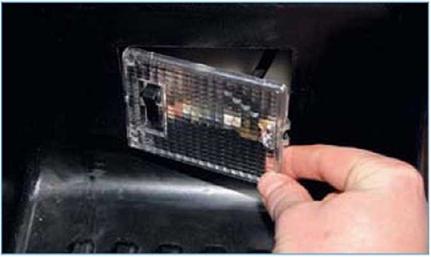

 ...и вынимаем его из облицовки подножки. |
 |

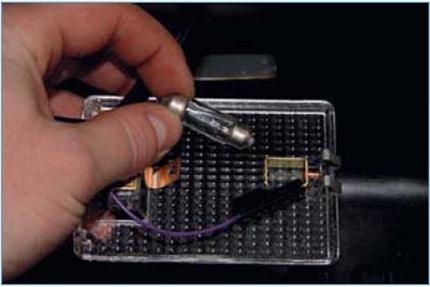

Вынимаем лампу из плафона.
Если нужно снять плафон...
 |
...отсоединяем наконечник провода от вывода выключателя.
|
Отсоединяем наконечник провода от вывода плафона... ...и снимаем плафон
|
Устанавливаем новую лампу освещения подножки C5W и плафон освещения подножки в обратной последовательности.
