Газель до 2009 года. Снятие комбинации приборов, замена ламп

Контрольные приборы

На приборной панели установлена комбинация приборов, которая объединяет в одном корпусе: спидометр (со счетчиками общего и суточного пробега); тахометр; указатели температуры охлаждающей жидкости, уровня топлива (с сигнализатором резерва топлива), давления масла (с сигнализатором аварийного давления); вольтметр; блок сигнализаторов.

Газель до 2009 года. Снятие комбинации приборов, замена ламп

Отключаем аккумуляторную батарею.

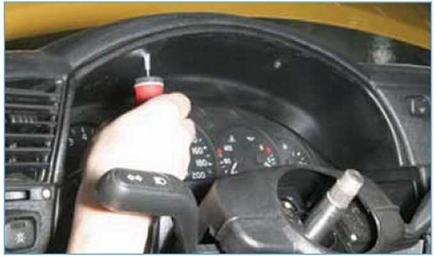

Крестообразной отверткой отворачиваем два самореза верхнего крепления облицовки комбинации приборов (рулевое колесо снято для наглядности).

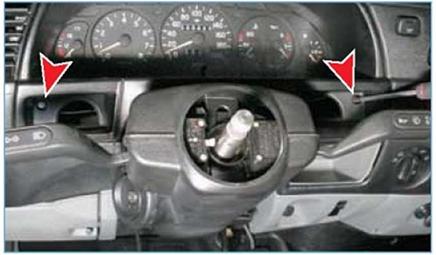

Аккуратно поддев отверткой, снимаем декоративную накладку нижнего правого крепления облицовки. Аналогично снимаем накладку нижнего левого крепления облицовки.

Крестообразной отверткой отворачиваем два самореза нижнего крепления облицовки.

Снимаем облицовку комбинации приборов.

Устанавливаем лампу в обратной последовательности.

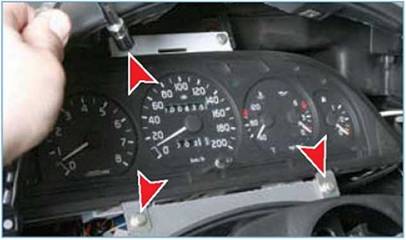

Головкой «на 8» отворачиваем четыре самореза крепления комбинации приборов.

Вынимаем комбинацию приборов из панели...

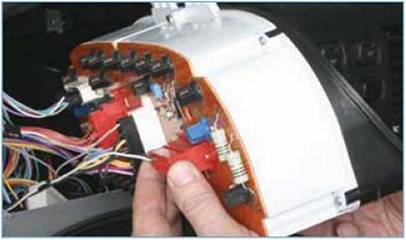

...и отсоединяем четыре колодки жгутов проводов от комбинации

приборов (для удобства последующего подсоединения колодки можно промаркировать).

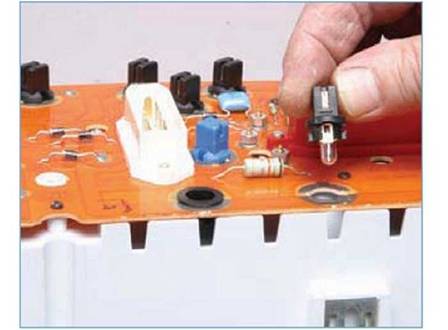

Для замены неисправной лампы поворачиваем ее патрон против часовой стрелки до упора...

...и вынимаем из гнезда.

Лампу заменяем в сборе с патроном.

Устанавливаем комбинацию приборов в обратной последовательности.

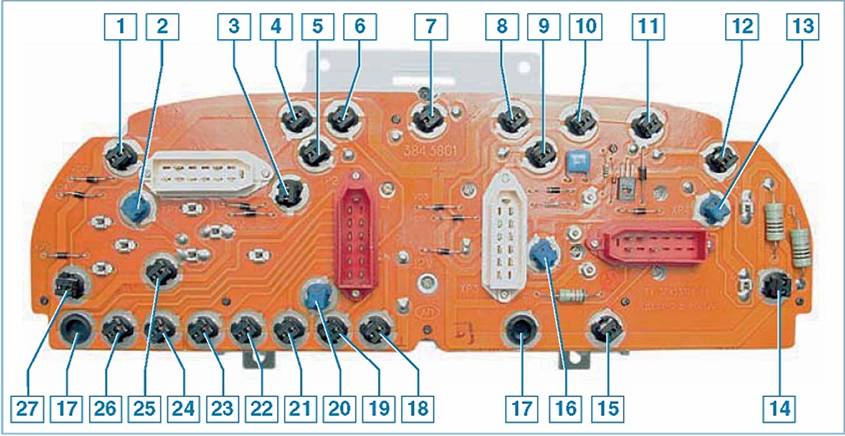

Лампы комбинации приборов: 1, 4, 15 - резервная лампа; 2, 7, 13, 16, 20 -

лампа подсветки приборов; 3 - контрольная лампа перегрева охлаждающей жидкости; 5 - контрольная лампа включения указателя правого поворота; 6 - контрольная лампа включения стояночного тормоза; 8 - контрольная лампа аварийного падения уровня тормозной жидкости в бачке; 9 - контрольная лампа включения указателя левого поворота; 10 - контрольная лампа «STOP»; 11 - контрольная лампа неисправности АБС; 12 - контрольная лампа системы управления двигателем;

14 - контрольная лампа разряда аккумуляторной батареи; 17 - место резервной лампы; 18 - контрольная лампа включения дальнего света фар; 19 - контрольная лампа включения противотуманных фар; 21 - контрольная лампа включения габаритного света; 22 - контрольная лампа включения задних противотуманных фонарей; 23 - контрольная лампа включения подогрева сиденья водителя; 24 - контрольная лампа включения межосевого дифференциала; 25 - контрольная лампа аварийного давления масла в двигателе; 26 - контрольная лампа включения низшей передачи в раздаточной коробке*; 27 - контрольная лампа резерва топлива в баке

* Для автомобилей с колесной формулой 4x4.
