Газель до 2009 года. Снятие верхней панели облицовки радиатора

Снимаем замок капота с верх­ней панели облицовки радиатора (см. «Снятие замка капота и его при­вода») и отводим в сторону, не отсо­единяя от него тягу.

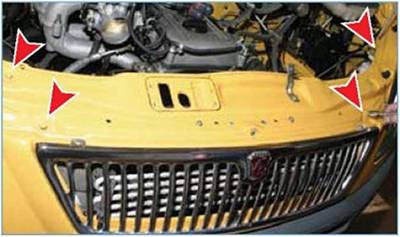

Головкой «на 8» отворачиваем три болта крепления верхней панели об­лицовки радиатора.





Головкой «на 12» отворачиваем два болта левого и два болта правого крепления верхней панели облицов­ки радиатора к кузову.

Переворачиваем верхнюю панель облицовки радиатора...

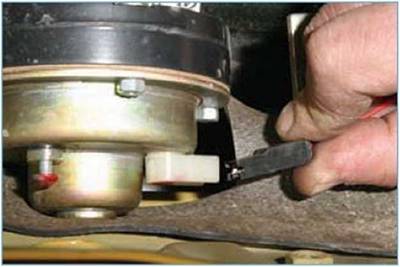

...отсоединяем колодки проводов от двух звуковых сигналов.

Снимаем верхнюю панель облицовки радиатора. Устанавливаем верхнюю панель облицовки в обратной после­довательности.







Газель до 2009 года. Снятие переднего крыла

Отворачиваем гайку крепления бам­пера к крылу (см. «Снятие переднего бампера», с. 287). Снимаем боковой указатель поворота (см. «Снятие бо­кового указателя поворота, замена лампы», с. 278).

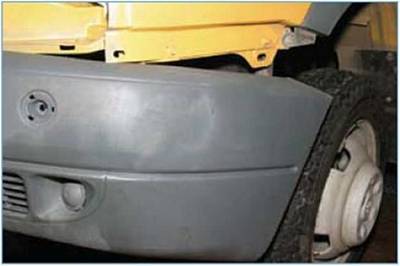

Выводим шпильку кронштейна бам­пера из отверстия в крыле...






Открыв переднюю дверь, головкой «на 8» ослабляем затяжку двух бол­тов крепления крыла к передней стойке.

Снимаем часть уплотнителя капота с фланца передней панели кузова.

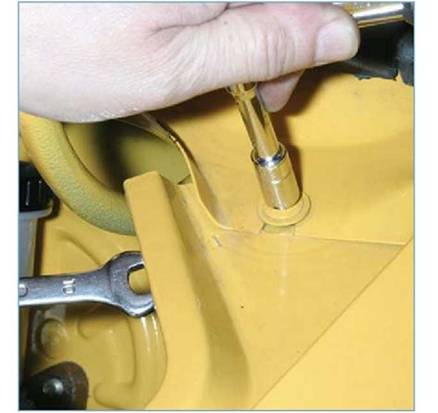

Ключом «на 10» отворачиваем гайку болта крепления крыла к панели ку­зова, удерживая болт от проворачи­вания головкой «на 8».

Чтобы получить доступ к одному из болтов верхнего крепления крыла, отворачиваем стяжной болт хому­та расширительного бачка и отво­дим бачок в сторону, не отсоединяя от него шлангов (см. «Снятие расши­рительного бачка системы охлажде­ния двигателя», с. 176).

Головкой «на 8» отворачиваем два болта верхнего крепления крыла.
