Газель до 2009 года. Снятие решетки облицовки радиатора

Газель до 2009 года. Снятие решетки облицовки радиатора

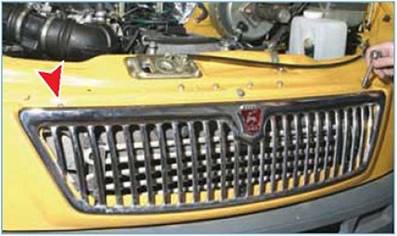

Головкой «на 8» отворачиваем два болта верхнего крепления решетки.

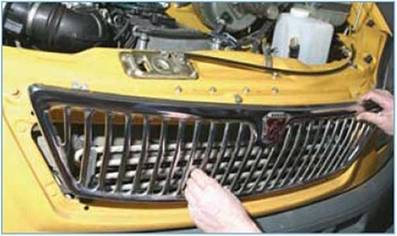

Аккуратно приподнимаем решетку, выводя три пластмассовых фиксатора ее нижнего крепления из зацепления с кузовом, и снимаем решетку с автомобиля.

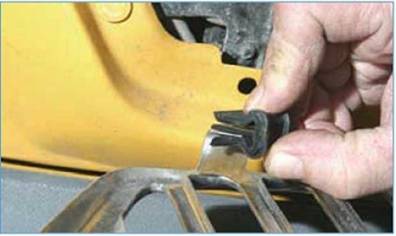

При замене решетки снимаем с нее фиксаторы и переставляем их на новую решетку.

Устанавливаем решетку облицовки радиатора в обратной последовательности.

Газель до 2009 года. Снятие передней панели облицовки радиатора

Снизу автомобиля...

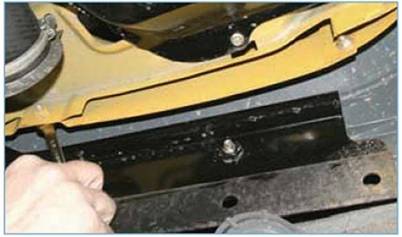

...ключом «на 10» отворачиваем болт нижнего правого крепления панели облицовки к кузову.

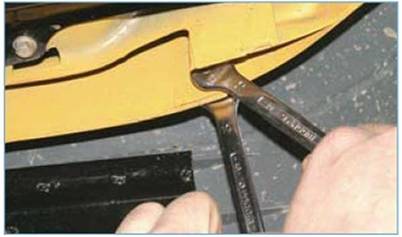

Ключом «на 10» отворачиваем гайку болта нижнего правого крепления панели облицовки к крылу, удерживая болт от проворачивания ключом того же размера.

Аналогично отворачиваем болты нижнего крепления панели облицовки с левой стороны.

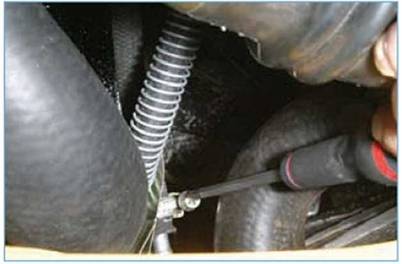

Крестообразной отверткой ослабляем затяжку хомута...

...и снимаем подводящий шланг с трубки масляного радиатора.

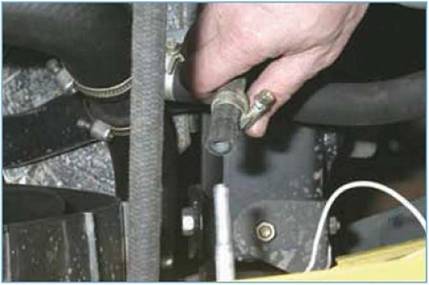

Чтобы не пролилось масло, вставляем в шланг болт М8 и затягиваем хомутом.

Аналогично снимаем отводящий шланг с трубки масляного радиатора, заглушив шланг болтом М8.

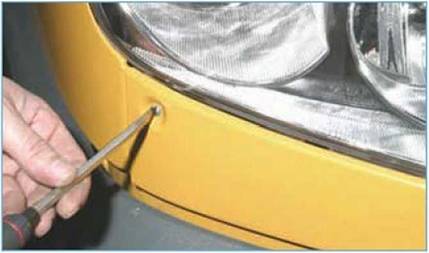

Отворачиваем саморез крепления облицовки с правой стороны.

Аналогично отворачиваем саморез крепления панели облицовки с левой стороны.

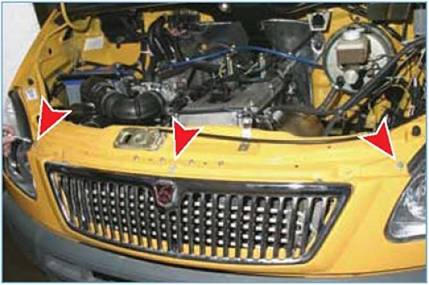

Головкой «на 10» отворачиваем три болта верхнего крепления панели облицовки.

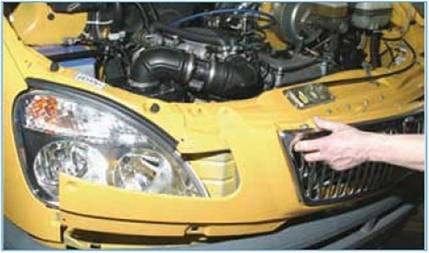

Снимаем переднюю панель облицовки вместе с решеткой и масляным радиатором.

При необходимости снимаем с панели масляный радиатор (см. «Снятие масляного радиатора», с. 140) и решетку облицовки радиатора (см. «Снятие решетки облицовки радиатора», с. 288).

Устанавливаем переднюю панель облицовки радиатора в обратной последовательности.
