Газель до 2009 года. Замена датчиков скорости вращения колес
Датчики снимаем для замены. Работу удобнее выполнять на смотровой канаве или эстакаде. Отключаем аккумуляторную батарею.
Для замены датчика скорости вращения переднего колеса...

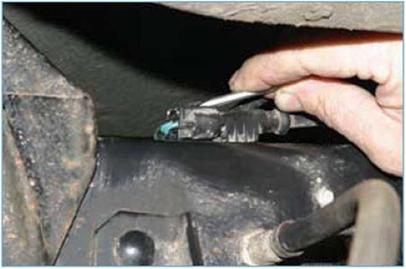

 ...шлицевой отверткой отжимаем фиксатор... |
 |

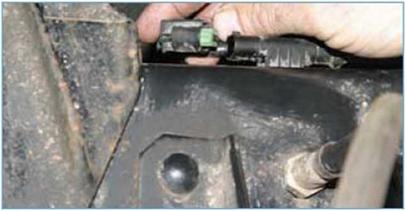

...и отсоединяем колодку жгута проводов от колодки проводов датчика.

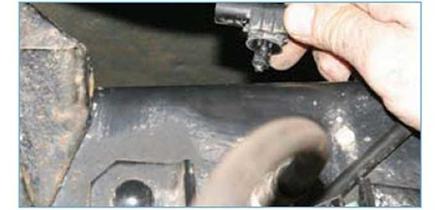

 Вынимаем из отверстия лонжерона рамы пистон крепления колодки датчика. Снимаем с кронштейна рамы... |
 ...верхний... |
 ...и нижний резиновые держатели проводов датчика. |

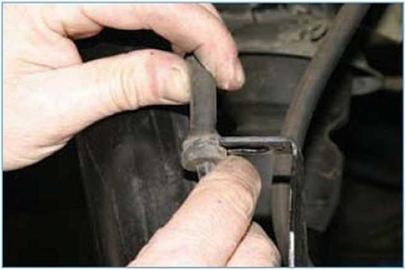

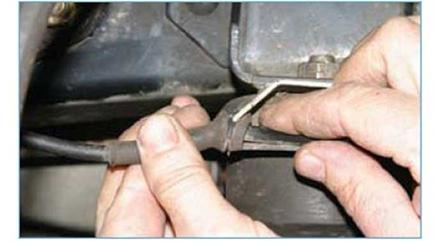

 Снимаем резиновый держатель проводов с кронштейна поворотного кулака. |

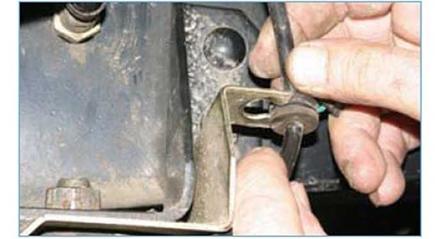

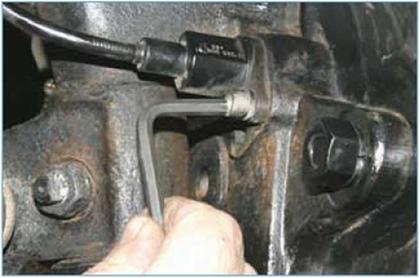

 Шестигранником «на 5» отворачиваем винт крепления датчика... |
 |

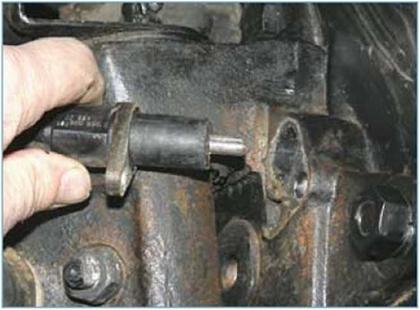

...и вынимаем датчик из отверстия поворотного кулака.
Устанавливаем датчик скорости вращения переднего колеса в обратной последовательности.
Для замены датчика скорости вращения заднего колеса...

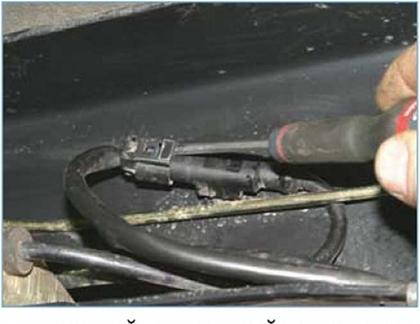

 ...шлицевои отверткой отжимаем фиксатор... |
 |

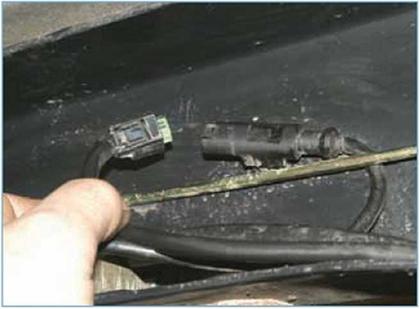

...и отсоединяем колодку жгута проводов от колодки проводов датчика.

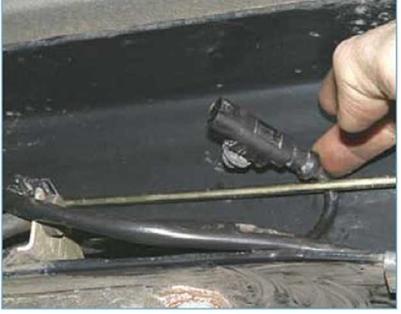

 Вынимаем из отверстия лонжерона рамы пистон крепления колодки датчика. |

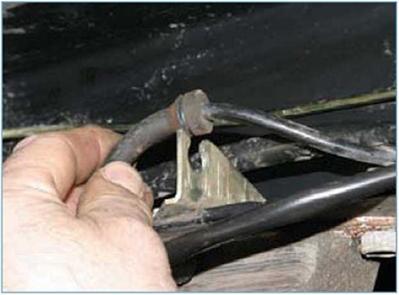

 Снимаем резиновый держатель проводов датчика с кронштейна лонжерона рамы. |

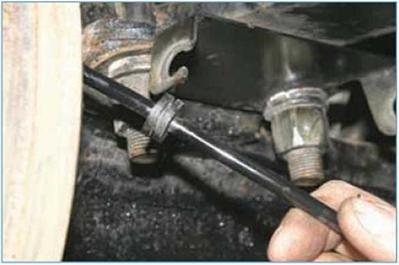

 Снимаем два резиновых держателя проводов с кронштейна, установленного на стремянке рессоры. |

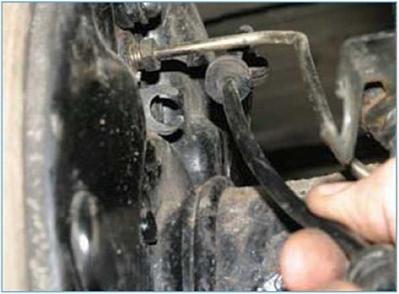

 Снимаем резиновый держатель проводов датчика с кронштейна тормозного щита. |

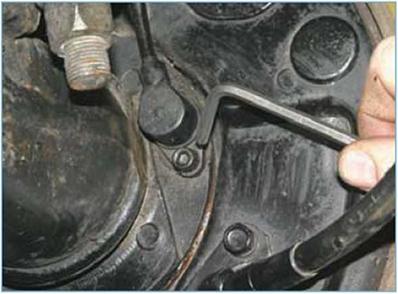

 Шестигранником «на 5» отворачиваем винт крепления датчика... |
 |

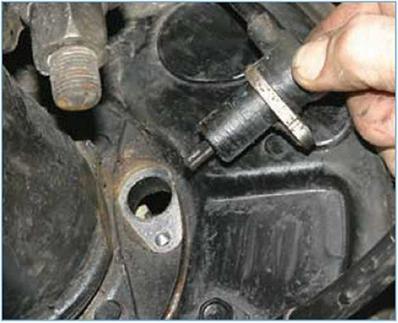

...и вынимаем датчик из отверстия фланца заднего моста.
Устанавливаем датчик скорости вращения заднего колеса в обратной последовательности.
Включаем зажигание, пускаем двигатель, нажимаем несколько раз педаль тормоза. Лампа сигнализатора неисправности АБС должна погаснуть.
Если лампа сигнализатора неисправности АБС не погасла, необходимо проверить тормозную систему на СТО.
