Газель до 2009 года. Разборка механизма стояночного тормоза
Работу проводим на смотровой канаве или эстакаде.
Опускаем до упора рычаг стояночного тормоза.
Расшплинтовываем и вынимаем ось уравнителя (см. «Замена тросов привода стояночного тормоза», с. 256).

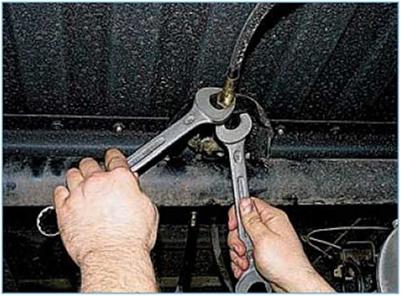

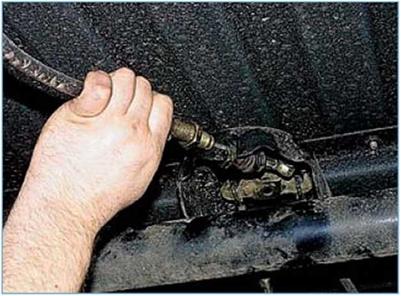

 Двумя ключами «на 24» расконт- риваем гайки заднего крепления оболочки переднего троса и полностью отворачиваем крайнюю гайку. |

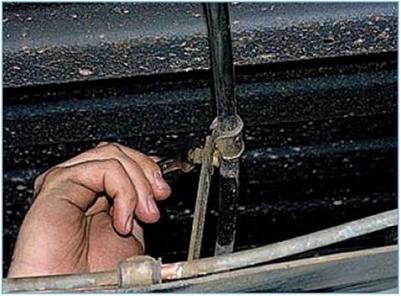

 Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины. |

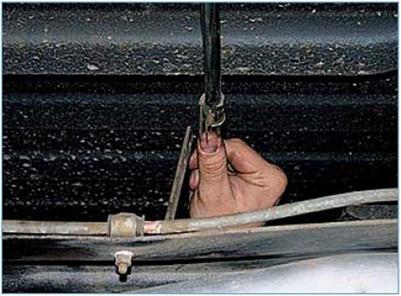

 Отсоединяем трос от основного... |
 ...и дополнительного кронштейнов. Снимаем сиденье водителя (см. «Регулировка и снятие сиденья водителя», с. 293). |
 Ключом «на 24» отворачиваем на 2-3 оборота гайку переднего крепления переднего троса. |

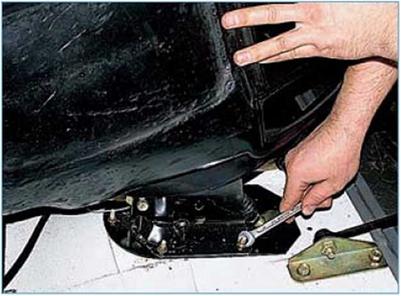

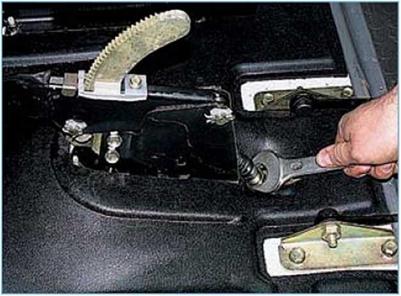

 Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу. |

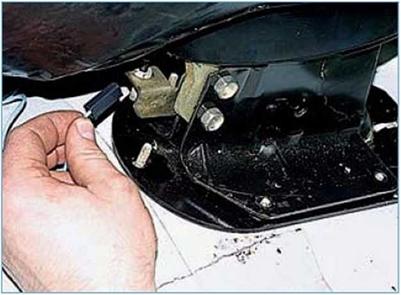

 Снимаем разъем с выключателя сигнализатора стояночного тормоза. |
 Снимаем кронштейн троса. |

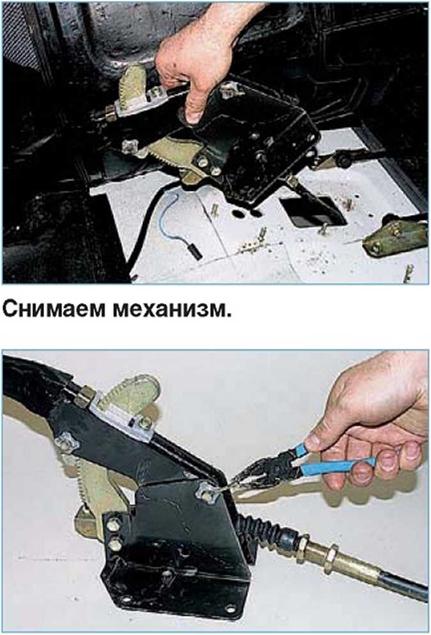

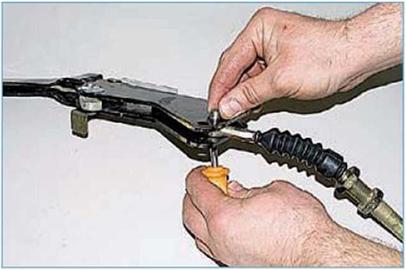

 Расшплинтовываем... |
 |

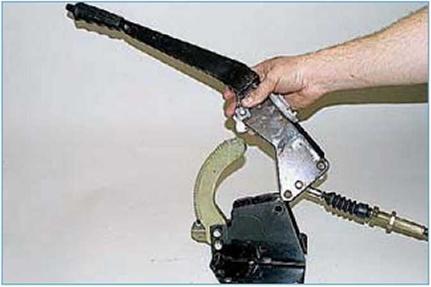

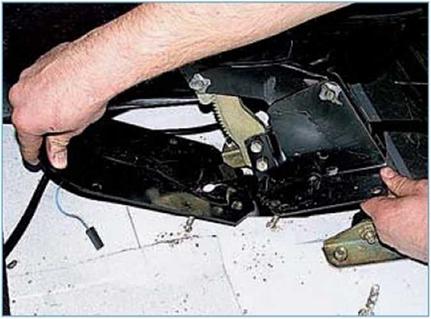

 Отводим рычаг |

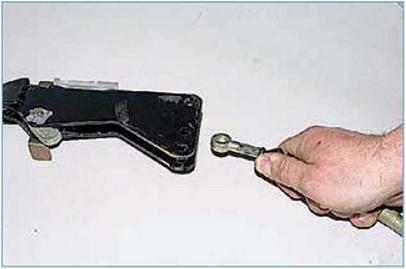

 ...извлекаем из рычага ось троса... |
 |
...и сам трос.
Собираем механизм в обратной последовательности, смазав пластичной смазкой оси рычага и троса.
После установки проводим регулировку привода (см. «Регулировка привода стояночного тормоза», с. 255).
