Газель до 2009 года. Регулировка схождения передних колес

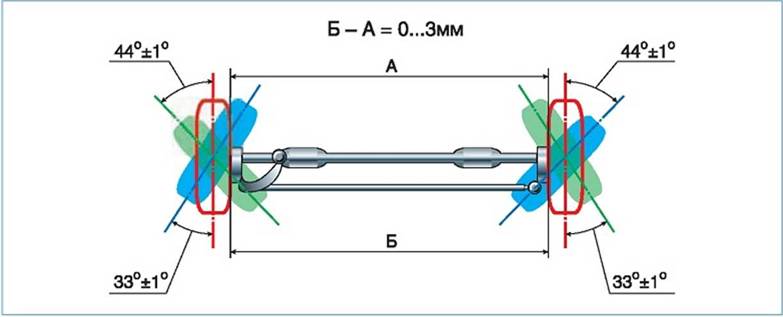

Величина схождения передних ко­лес определяется разностью разме­ров между внутренними боковыми поверхностями шин на уровне оси колес. Эта разность должна быть от 0 до 3 мм (см. рисунок). Колеса при этом должны стоять в направле­нии прямолинейного движения. Перед регулировкой убеждаемся в надежном креплении элементов рулевого управления и отсутствии люфтов в подшипниках ступиц пе­редних колес (см. «Проверка тех­нического состояния рулевого управления», с. 227 и «Регулировка подшипников переднего колеса», с. 217).

Автомобиль устанавливаем на ров­ной горизонтальной площадке.

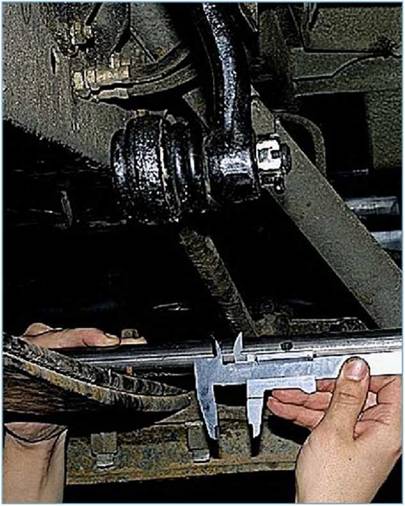

Если нет специальной линейки, из­мерить разность расстояний между колесами можно с помощью рейки длиной 1,5 м и глубиномера штанген­циркуля.













Начинаем измерение с передней стороны от оси колес.

Для большей точности мелом по­мечаем на шинах места, между которыми измеряли расстояние. Прокатываем автомобиль вперед, чтобы колеса провернулись на 180° и повторяем замер между точками, но теперь уже сзади от оси колес. Если величина схождения отлича­ется от нормы, то...

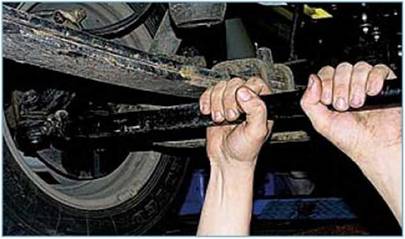

Вращая тягу, устанавливаем величину схождения. Если тяга не поворачива­ется, обрабатываем резьбу наконеч­ников проникающей жидкостью.

Проверяем величину схождения и при необходимости повторяем ре­гулировку.

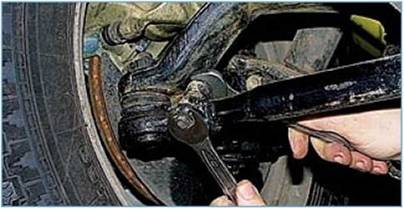

По окончании работы затягиваем болты хомутов.
