Газель до 2009 года. Генератор



Автомобиль с двигателем ЗМЗ- 40522 комплектуется      генерато­

ром 9422.3701 или 3212.3771, а с двигателем УМЗ-4216 генерато­

ром 3282М.3771, 9402.3701-17 или 33.3771010.

Генератор - трехфазная синхрон­ная электрическая машина с элек­тромагнитным                                      возбуждением,

встроенным выпрямительным бло­ком и регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого ва­ла двигателя ЗМЗ-40522 поликлино- вым ремнем, а двигателя УМЗ-4216 - клиновым.

Статор и крышки генератора стяну­ты четырьмя винтами. Вал ротора

вращается в подшипниках, устано­вленных в крышках. Смазка в под­шипники заложена на весь срок их службы. Задний подшипник напрес­сован на вал ротора. Передний под­шипник установлен с внутренней стороны передней крышки. Задняя часть генератора закрыта пластмас­совым кожухом.

В статоре генератора расположе­ны трехфазные обмотки. Концы обмоток присоединены к выво­дам выпрямительного блока. Вы­прямительный блок состоит из шести кремниевых диодов (у ге­нератора 3212.3771 - восьми). Они запрессованы в две подко­вообразные алюминиевые пла- стины-держатели. На одной из пластин также находятся три дополнительных диода, через ко-


торые питается обмотка возбуж­дения генератора после запуска двигателя.

На роторе расположена обмотка возбуждения генератора. Выводы обмотки припаяны к двум медным контактным кольцам на валу ротора. Питание к ним подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулято­ром напряжения.

Регулятор напряжения неразбор­ный, при выходе из строя его заме­няют.

Для защиты электронного обору­дования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех между выводом «+» и «массой» генератора установлен конденса­тор.

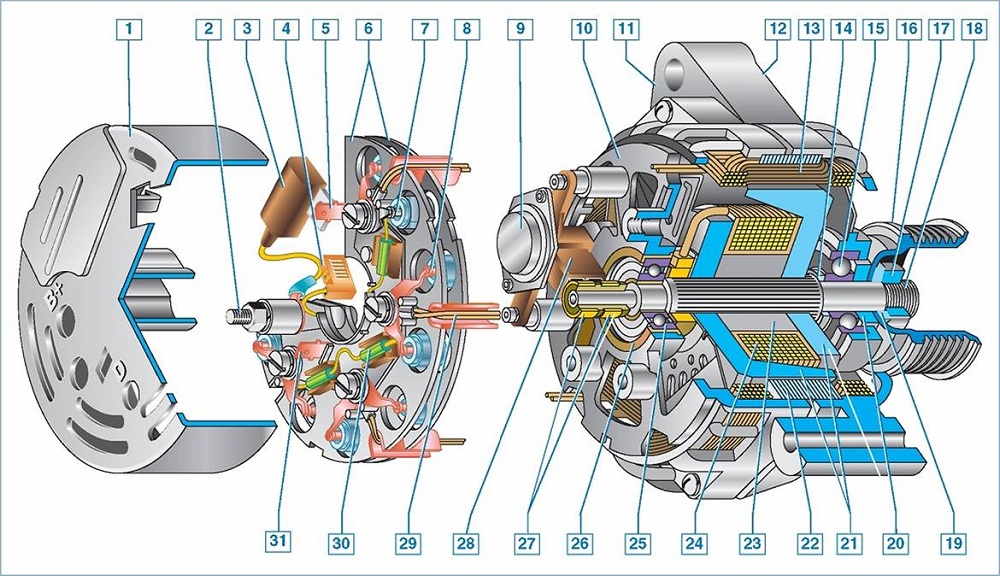

Генератор 3212.3771: 1 - кожух; 2 - вывод «В+» для подключения потребителей; 3 - конденсатор; 5 - вывод «W»; б - пластины выпрямительного блока; 7, 8 - диод (вентиль) выпрямительного блока; 9 - регулятор напряжения; 10 - задняя крышка; 11 - стяжной винт; 12 - передняя крышка; 13 - обмотка статора; 14 - дистанционное кольцо; 15 - передний подшипник вала ротора; 16 - шкив; 17 - гайка; 18 - вал ротора; 19 - пружинная шайба; 20 - упорная втулка[1]; 21 - полюсные наконечники ротора; 22 - сердеч­ник статора; 23 - втулка; 24 - обмотка ротора; 25 - задний подшипник ротора; 26 - втулка подшипника; 27 - контактные кольца; 28 - щеткодержатель; 29 - выводы обмотки статора; 30 - дополнительный диод (вентиль); 31 - вывод «D» (общий вывод дополнительных диодов)



* Упорная втулка может быть выполнена заодно со шкивом.





Обмотки генератора и выпрями­тельный блок охлаждаются крыль­чаткой вентилятора через окна в крышках.
