Газель до 2009 года. Замена гидроблока АБС

Блок АБС снимаем для замены при выходе его из строя.

Снимаем расширительный бачок системы охлаждения двигателя и, не отсоединяя от него шлангов, отводим в сторону (см. «Снятие расширительного бачка системы охлаждения двигателя», с. 176).

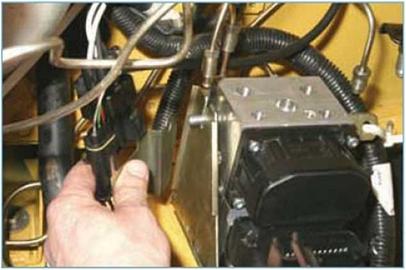

Отсоединяем колодку проводов от датчика аварийного падения уровня тормозной жидкости.

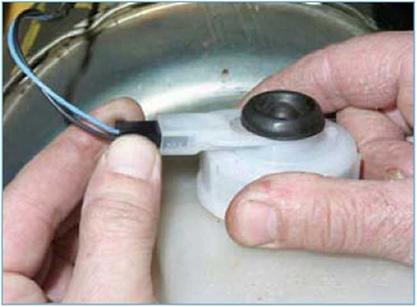

Отворачиваем крышку бачка главного тормозного цилиндра и вынимаем датчик.

Шприцем или резиновой грушей отбираем тормозную жидкость из бачка.

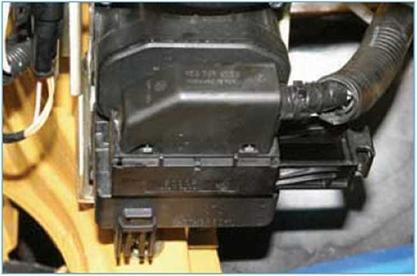

Выдвигаем фиксатор колодки жгута проводов...

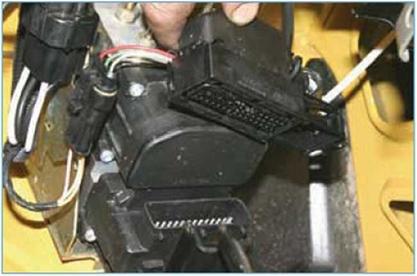

...и отсоединяем колодку от электронного блока управления АБС.

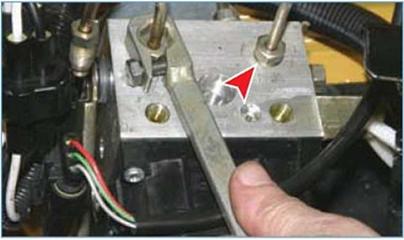

Ключом для тормозных трубок «на 10» отворачиваем штуцеры тормозных трубок переднего левого и задних колес.

Ключом для тормозных трубок «на 12» отворачиваем штуцеры трубок, идущих от главного тормозного цилиндра.

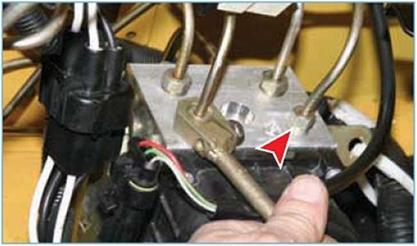

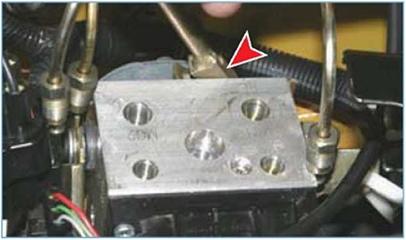

Ключом для тормозных трубок «на 10» отворачиваем штуцер трубки переднего правого колеса.

Гидроблок крепится к кронштейну двумя гайками на шпильках.

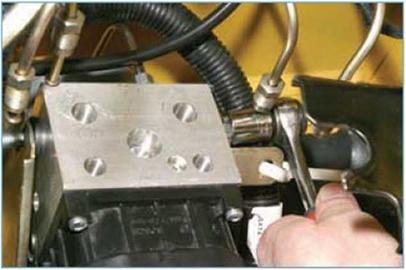

...головкой «на 13» с удлинителем отворачиваем гайку крепления гидроблока АБС.

Под гайкой установлен кронштейн крепления колодок жгутов проводов.

Снимаем со шпильки кронштейн крепления колодок и отводим его в сторону.

Со стороны левого крыла...

...головкой «на 13» ослабляем затяжку второй гайки крепления гидроблока АБС.

Вынимаем гидроблок из кронштейна. При необходимости...

...шпильки крепления можно вынуть из резиновых подушек гидроблока.

На резьбовой части шпилек с двух сторон выполнены лыски.

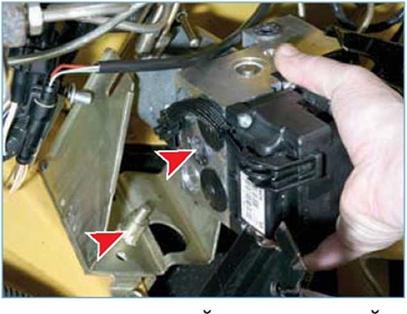

Устанавливаем гидроблок АБС в обратной последовательности. При этом...

...штырь кронштейна должен воити

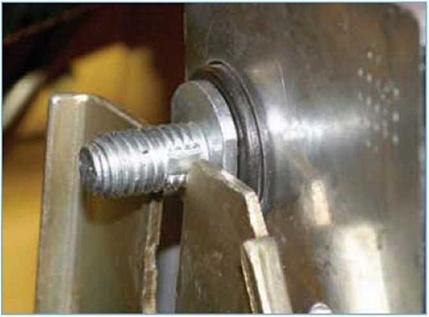

...а лыски шпилек войти в прорези кронштейна.

Подсоединяем колодку проводов к гидроблоку.

Подсоединяем тормозные трубки к гидроблоку согласно схеме.

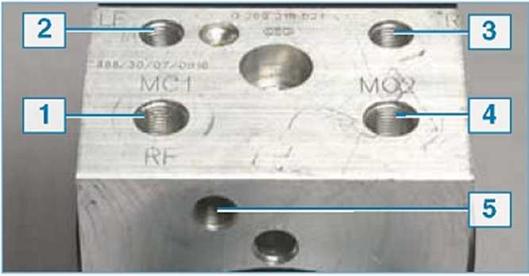

Схема подсоединения тормозных трубок к блоку АБС: 1 - трубка, соединяющая гидроблок АБС с передней камерой главного тормозного цилиндра; 2 - тормозная трубка левого переднего колеса; 3 - тормозная трубка контура задних колес; 4 - трубка, соединяющая гидроблок АБС с задней камерой главного тормозного цилиндра; 5 - тормозная трубка правого переднего колеса

Заполняем тормозную систему жидкостью, удаляем из нее воздух (см. «Прокачка тормозной системы, замена тормозной жидкости», с. 245).
