Газель до 2009 года. Снятие генератора 3282М.3771

Генератор снимаем для ремонта или замены при выходе его из строя. Отсоединяем клемму провода от «минусового» вывода аккумуля­торной батареи.

Снимаем воздухозаборник воздуш­ного фильтра.

Снимаем рукав подвода воздуха к дроссельному узлу.

Снимаем ремень привода генерато­ра и насоса охлаждающей жидкости (см. «Замена ремня привода генера­тора и насоса охлаждающей жидкос­ти», с. 108).

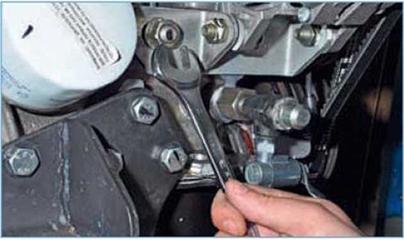

Ключом «на 19» отворачиваем две гайки крепления кронштейна гене­ратора.

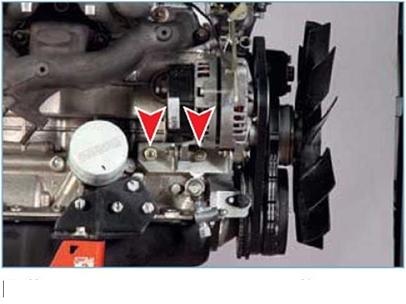

Гайки крепления кронштейна генератора (для наглядности показаны на снятом двигателе)

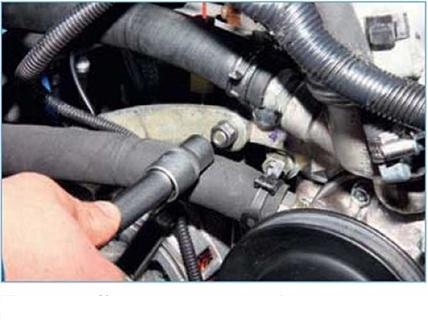

Головкой на 12 ослабляем затяжку гаики крепления регулировочной планки.

Отворачиваем болт крепления ге­нератора к регулировочной планке (см. «Проверка состояния ремня при­вода генератора и насоса охлаждаю­щей жидкости», с. 107)...

...и вынимаем болт с прижимной

скобой.

Снимаем кронштейн с генератором со шпилек и, повернув генератор ко­жухом вверх...

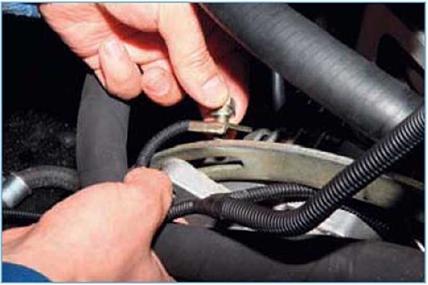

...отсоединяем колодку провода от вывода «D» генератора.

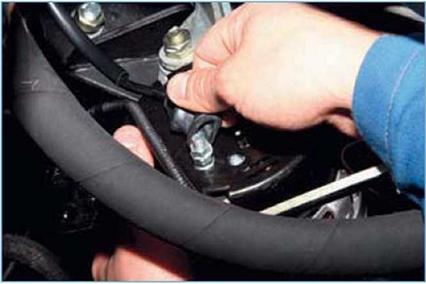

Отводим резиновый защитный кол­пак от вывода «В+» генератора.

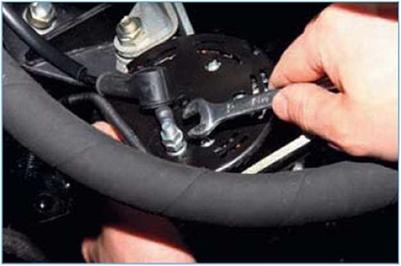

Ключом «на 10» отворачиваем гай­ку...

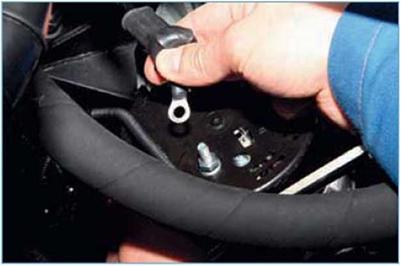

...и отсоединяем наконечник прово­да от вывода «В+» генератора.

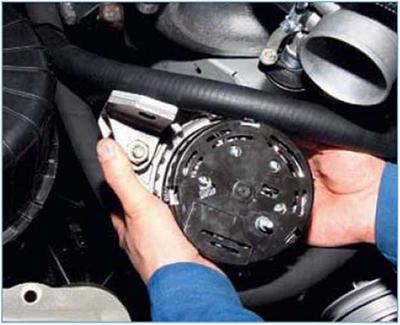

Вынимаем генератор из моторного отсека.

Маркировка генератора.

При необходимости отворачиваем гайки болтов нижнего крепления ге­нератора и снимаем кронштейн с ге­нератора.

Устанавливаем генератор в обрат­ной последовательности.

Регулируем натяжение ремня приво­да генератора и насоса охлаждающей жидкости (см. «Проверка состояния ремня привода генератора и насоса охлаждающей жидкости», с. 107).
