Газель до 2009 года. Снятие катушки зажигания двигателя УМЗ-4216

Катушку зажигания снимаем для за­мены и при ремонте двигателя.

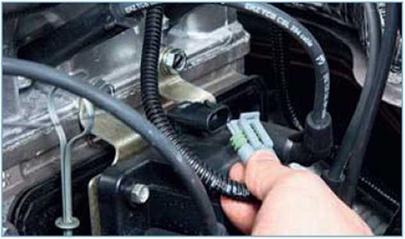

При выключенном зажигании, отжав фиксатор колодки жгута проводов системы управления двигателем...

...отсоединяем колодку от разъема катушки зажигания.

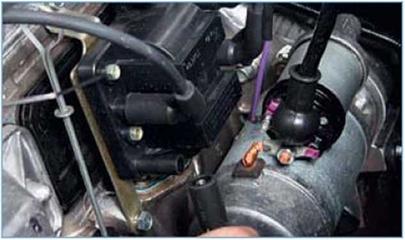

Снимаем наконечник высоковоль­тного провода с вывода катушки за­жигания.

Аналогично снимаем наконечники других высоковольтных проводов с выводов катушки.

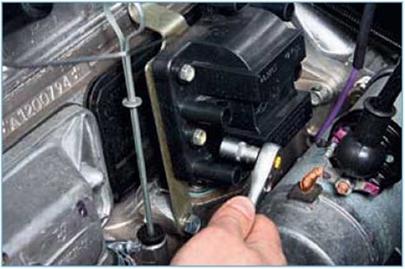

Головкой «на 10» отворачиваем три болта крепления катушки зажига­ния к кронштейну (один болт на фо­то не виден)...

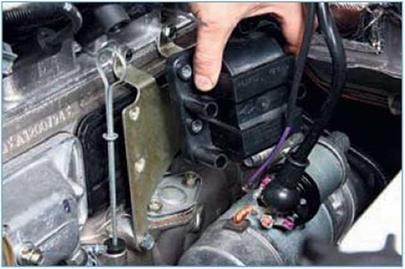

...и снимаем катушку зажигания.

Устанавливаем катушку зажигания в обратной последовательности. Наконечники высоковольтных прово­дов подсоединяем к катушкам в со­ответствии с номерами цилиндров, нанесенными на проводах и корпусе катушки.

Газель до 2009 года. Проверка состояния и замена свечей зажигания двигателя УМЗ-4216

Завод-изготовитель рекомендует применять свечи зажигания LR15YC фирмы BRISK или WR7BC фирмы BOSCH.

Согласно регламенту техническо­го обслуживания замену свечей за­жигания проводим через каждые 1О тыс. км пробега автомобиля. Работу выполняем на холодном дви­гателе.

Продуваем гнездо свечи сжатым воздухом из компрессора или шин­ного насоса, чтобы удалить загряз­нения.

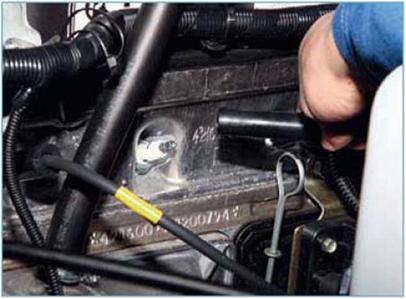

Снимаем со свечи наконечник высо­ковольтного провода.

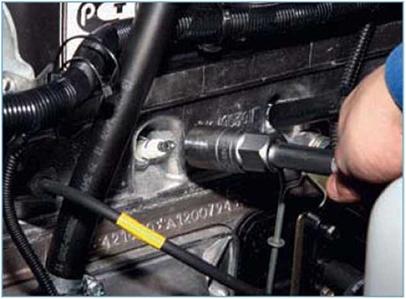

Высокой головкой «на 21» или свеч­ным ключом выворачиваем свечу зажигания.

У исправно работающей свечи цвет юбки изолятора центрального элект­рода должен быть серым или светло- коричневым.

Проверяем круглым щупом зазор между электродами свечи.

Если зазор не соответствует норме (0,7-0,85 мм), аккуратно подгибаем боковой электрод, добиваясь требу­емого зазора.

При вворачивании свечи необходимо вращать удлинитель с головкой или свечной ключ рукой, а не воротком или трещоткой, во избежание пов­реждения резьбы свечного отверс­тия в головке блока цилиндров.

Если свеча пошла не по резьбе, бу­дет ощущаться сильное сопротив­ление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть. Окончательно затягиваем свечу моментом 3,0-3,5 кгс-м.

Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свеч­ных отверстиях головки блока цилиндров.

Аналогично заменяем остальные свечи зажигания.
